L622xQ系列超小型电机驱动器
STMicro在同一芯片上将隔离的DMOS功率晶体管与CMOS和双极电路相结合（L622xQ Family of Extra-Miniaturized Motor Drivers）
发布时间：2018-06-14
意法半导体的L622xQ系列是一款超小型单片电机驱动器，非常适用于步进，直流和无刷直流电机，旨在满足各种应用中的空间，成本和性能要求。
L622xQ系列超小型电机驱动器特性
工作电压：7 V至52 V.
具有低R DS（on）的功率MOS输出级：0.7Ω（L622x，L6230）
高电流能力：2.8 A峰值，1.4 A RMS（L622x，L6230）
非耗散过流保护
本征快速续流二极管
交叉传导保护
热保护
欠压锁定

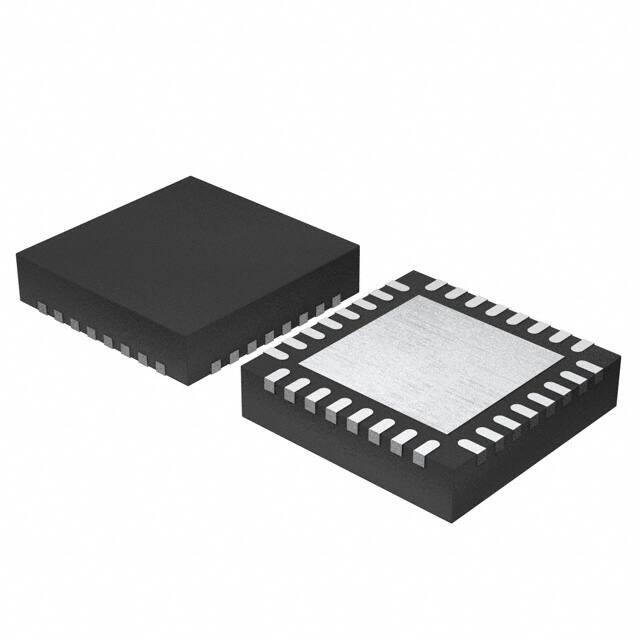

包装：VFQFPN 5 x 5 x 1 32L
L622xQ系列超小型电机驱动器应用
监控摄像头
自动售货机
小型工业泵
机械工具
工厂自动化
打印机和复印机
机器人
POS终端
舞台灯
自动取款机
玩具
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | L6228QTR | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRV BIPOLAR 8-52V 32FPN | ￥39.92800 | 在线订购 |
| | L6230QTR | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 8V-52V 32VFQFPN | ￥23.95680 | 在线订购 |
| | L6229QTR | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 8V-52V 32VFQFPN | ￥27.37326 | 在线订购 |
| | L6226QTR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRVR BIPLR 8-52V 32VFQFPN | ￥23.23080 | 在线订购 |
| | L6227QTR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRVR BIPLR 8-52V 32VFQFPN | ￥22.89861 | 在线订购 |
