RClamp®0554STVS二极管阵列
RClamp0554S是一款低电容,浪涌额定值的TVS二极管阵列(RClamp®0554S TVS Diode Array)
发布时间:2018-06-14
Semtech的 RailClamp ®是低电容TVS阵列设计用于保护高速数据接口。该系列专门用于保护连接到数据和传输线的敏感元件免受静电放电(ESD),电快速瞬变(EFT)和闪电引起的过电压影响。
独特的设计在单个封装中集成了8个浪涌额定值,低电容控制二极管和一个TVS二极管。在瞬态条件下,转向二极管将瞬变引导至电源线的正极或接地。内部TVS二极管可防止电源线上的过压,保护任何下游组件。

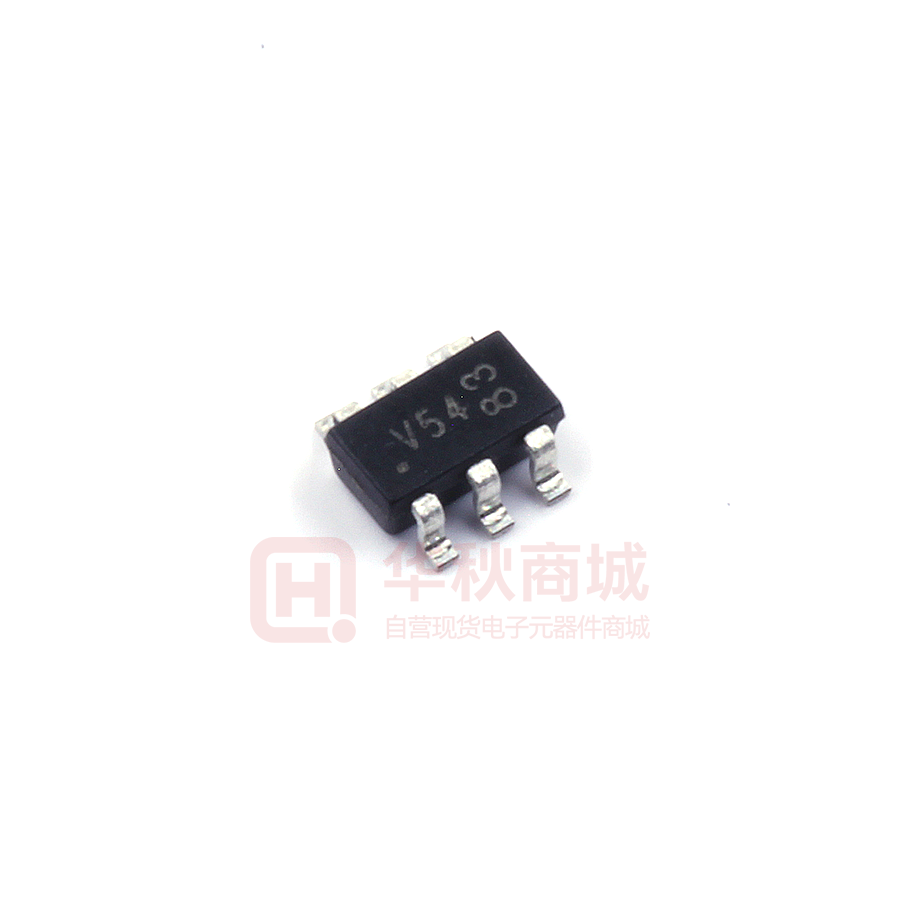

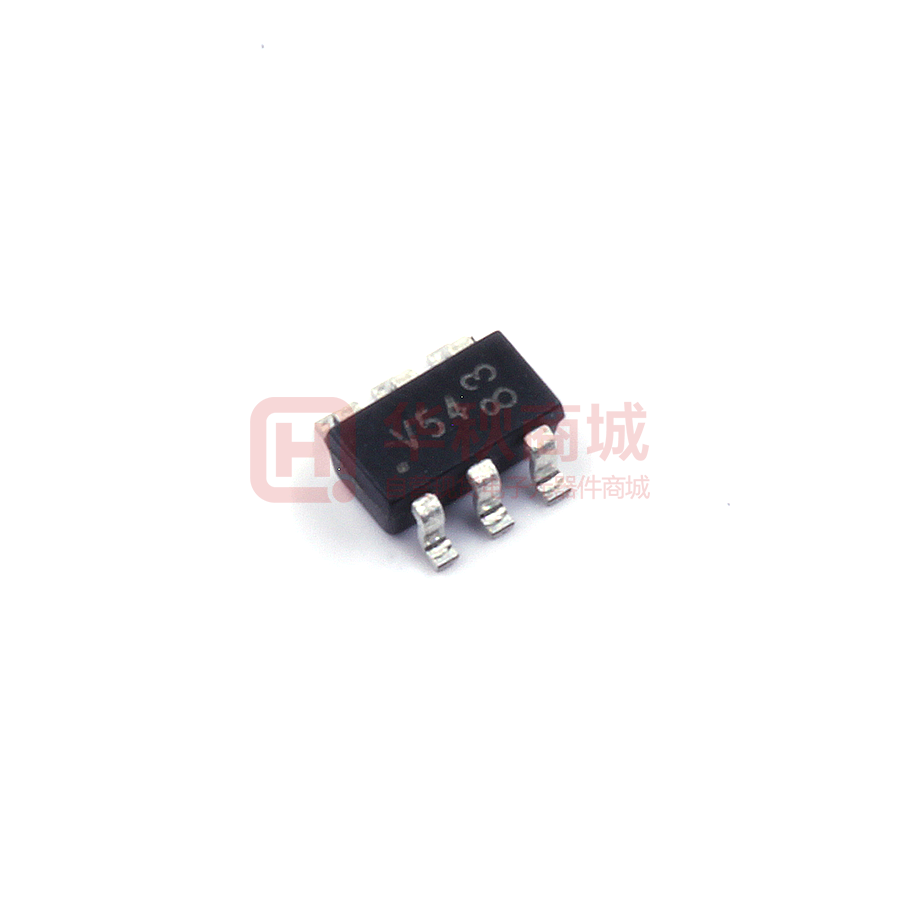

所述RCLAMP ® 0554S处于6引脚SOT-23封装。引线采用无铅亚光锡制成。每个设备最多可保护四条高速线路。它们可用于满足IEC 61000-4-2,Level 4(15 kV空气,8 kV接触放电)的ESD抗扰度要求。小尺寸,低电容和高浪涌能力的结合使其成为以太网,USB 2.0和视频接口等应用的理想选择。
RClamp®0554STVS二极管阵列特性
低5 V工作电压保护
高浪涌抗扰度:25 A(8 /20μs)
保护4条I / O线
低电容(典型值3 pF)
行业标准SOT-23封装
RClamp®0554STVS二极管阵列应用
10/100以太网
数字视频接口
接入设备
VoIP电话
1394个端口
SIM端口
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| RCLAMP0554S.TCT | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VRWM=5V VBR(Min)=6V VC=15V@IPP=25A SOT23-6L | ¥3.41280 | 在线订购 |
