MX150™IP6K7密封连接器系统
Molex的MX150™（MX150™ IP6K7 Sealed Connector System）是一种预装配，完全潜水的高性能连接器系统
发布时间：2018-06-14
Molex的预组装，全潜式MX150是一种高性能连接器系统。这些连接器的封装尺寸更小，非常适用于单排和双排配置的SAE型和ISO型导线，最高可达22.0 A，可支持发动机汽车到越野建筑设备应用的信号和电源应用。
MX150连接器系统基于1.50 mm ISO刀片式端子系统，由哑光密封和电缆密封连接器，插座和端子组成。MX150系统提供锡，金或银触点表面处理，无需购买，处理和压接单个电线密封，从而节省成本。插头和插座中的单个硅胶密封件具有单独的电线开口和密封盖，以保护，牢固地保持并提供应变消除。集成的终端位置保证（TPA）和可选的连接器位置保证（CPA）组件消除了耗时且昂贵的装配操作。其中许多产品采用环密封技术，以满足IP6K7和IP6K9K密封要求。
汽车和商用车辆的制造商不断面临在同一空间内提供更多电子设备的挑战，以适应更快的装配时间以降低生产成本。与传统的USCAR连接器相比，MX150™密封连接器系统的封装尺寸更小，专为简单安全的装配而设计。
MX150™IP6K7密封连接器系统特性
预组装外壳，密封件，TPA组件和磨砂密封连接器作为单个组件装运
符合USCAR20（FCLT）/ USCAR-2 Rev 4 / USCAR-21
高温热塑外壳，可承受3级（-40°C至+ 125°C）的操作环境
减少3.50 mm间距外壳设计
防护磨砂密封盖（标准连接器）
面板安装垫片密封
扭锁锁定设计，具有听觉，触觉和视觉反馈
M3手柄端子可提供ISO线尺寸（0.35mm²和0.50mm²）
MX150™IP6K7密封连接器系统应用
汽车
商务车辆
休闲车
工业车辆和设备
建筑设备
船用设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0343450001 | 胶壳及附件-连接器 | MX150 盲孔塞 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0330122002 | 端子-连接器 | TERM RCPT TIN 18-20AWG SLD | 在线订购 | |

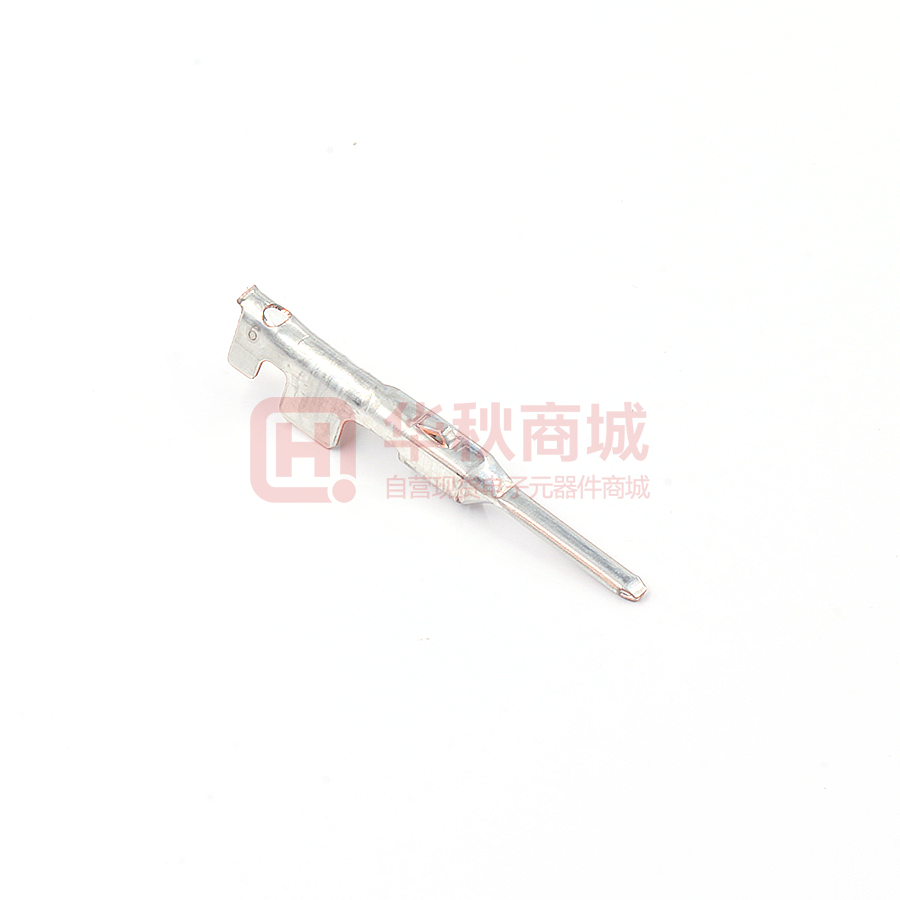

 | | 0330000001 | 端子-连接器 | MX150 公端子，14AWG，镀锡 | ￥0.22950 | 在线订购 |

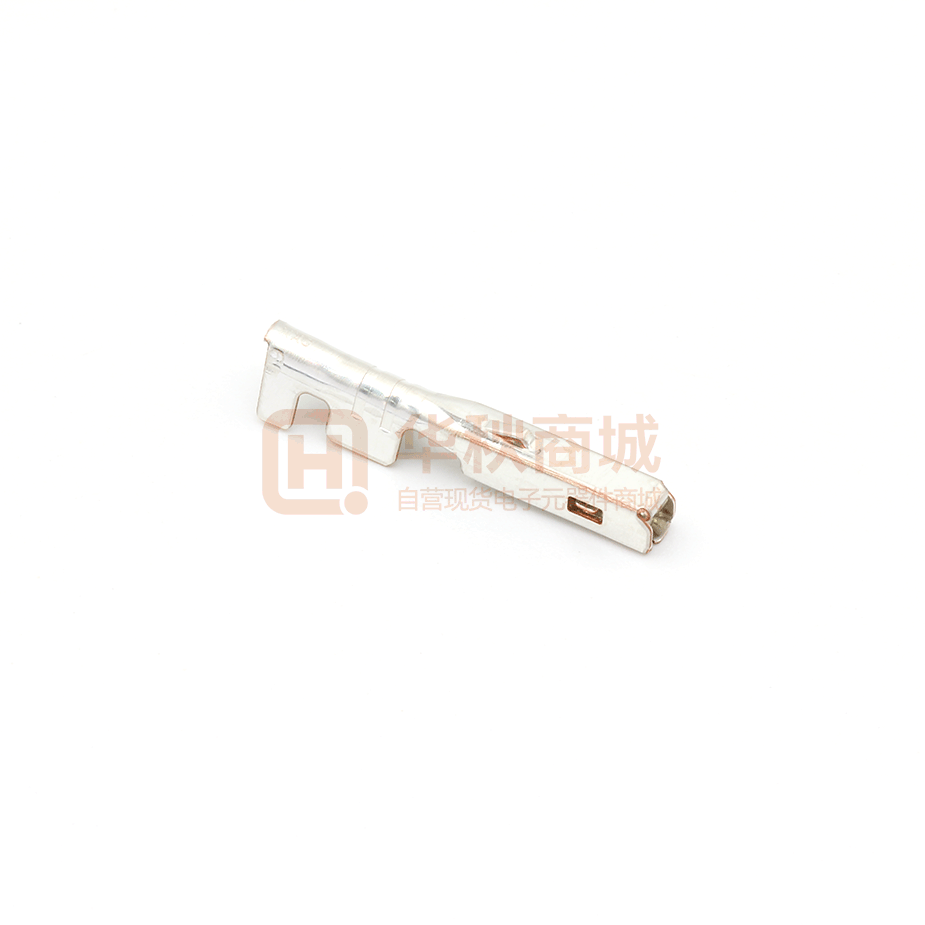

 | | 0330122001 | 端子-连接器 | 插口 触点 锡 14-16 AWG 压接 | ￥0.28502 | 在线订购 |
 | | 0340832002 | 端子-连接器 | TERM RCPT TIN 18-20AWG | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0334810301 | 胶壳及附件-连接器 | 3 Position Rectangular Housing Connector Plug Black 0.138" (3.50mm) | 在线订购 | |
 | | 0334720601 | 胶壳及附件-连接器 | CONN RCPT 6POS DUAL BLACK | 在线订购 | |
 | | 33471-0301 | 胶壳及附件-连接器 | 3 Position Rectangular Housing Connector Receptacle Black 0.138" (3.50mm) | ￥12.42850 | 在线订购 |
 | | 0334820401 | 胶壳及附件-连接器 | CONN PLUG 4POS DUAL BLACK | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 76650-0197 | 连接器套件-套件 | KIT MX150 1X2 CABLE SEAL SAMPLE | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

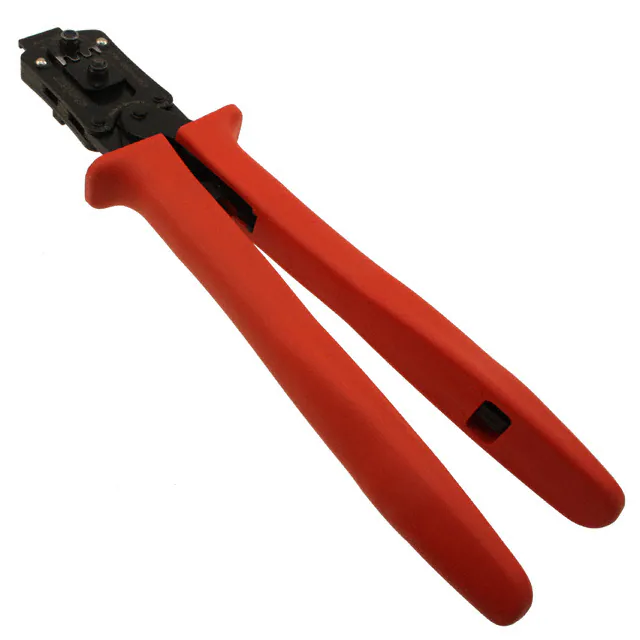

 | | 0638116000 | 压线工具-工具 | TOOL HAND CRIMPER 18-22AWG SIDE | 在线订购 | |
 | | 0638112600 | 压线工具-工具 | Hand Crimper Tool Rectangular Contacts, 18-22 AWG Side Entry, Ratchet | 在线订购 | |
 | | 0638115900 | 压线工具-工具 | TOOL HAND CRIMPER 14-16AWG SIDE | 在线订购 |
