SST12LP17E / 18E射频功率放大器
Microchip基于高可靠性InGaP / GaAs HBT技术的2.4 GHz高效RF功率放大器（SST12LP17E / 18E RF Power Amplifiers）
发布时间：2018-06-14
Microchip的 SST12LP17E是一款2.4 GHz全集成，高效率功率放大器模块，基于高可靠性InGaP / GaAs HBT技术，设计符合IEEE 802.11b / g / n应用。它通常提供29 dB增益，28％的功率附加效率。SST12LP17E具有出色的线性度，同时满足21.5 dBm的802.11g频谱模板。它还具有简单的板级使用，以及通过单个组合参考电压引脚实现的高速上电/掉电控制。
SST12LP18E是一款基于高可靠性InGaP / GaAs HBT技术的通用功率放大器。SST12LP18E是一款2.4 GHz高效功率放大器，符合IEEE 802.11b / g / n应用。它通常提供25 dB增益，32％的功率附加效率。SST12LP18E具有出色的线性度，同时满足21.5 dBm的802.11g频谱模板。SST12LP18E非常适合嵌入式应用，因为即使在低电池电压下也能提供线性功率。SST12LP18E的参考电压低至2.7 V，工作温度范围为-20°C至+ 85°C。
SST12LP17E / 18E射频功率放大器特性
SST12LP17E功能
输入/输出端口内部匹配50Ω，直流去耦
高增益：2.4 GHz至2.5 GHz的增益通常为29 dB
高线性输出功率（3.3 V）
802.11b / g / n应用的高功率附加效率/低工作电流
低关断电流（2μA）
在低至2.7 V偏置电压的低温下提供出色的性能
温度变化有限
温度和负载不敏感的片上功率检测器
SST12LP18E功能
高增益：2.4 GHz至2.5 GHz的增益通常为25 dB
高线性输出功率（3.3 V）
802.11b / g / n应用的高功率附加效率/低工作电流
低关断电流（2μA）
低压工作低至2.7 V偏压
有限的变化超温
温度和负载不敏感的片上功率检测器，动态范围> 15 dB
SST12LP17E / 18E射频功率放大器应用
WLAN（IEEE 802.11b / g / n）
家庭射频
无绳电话
2.4 GHz ISM无线设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

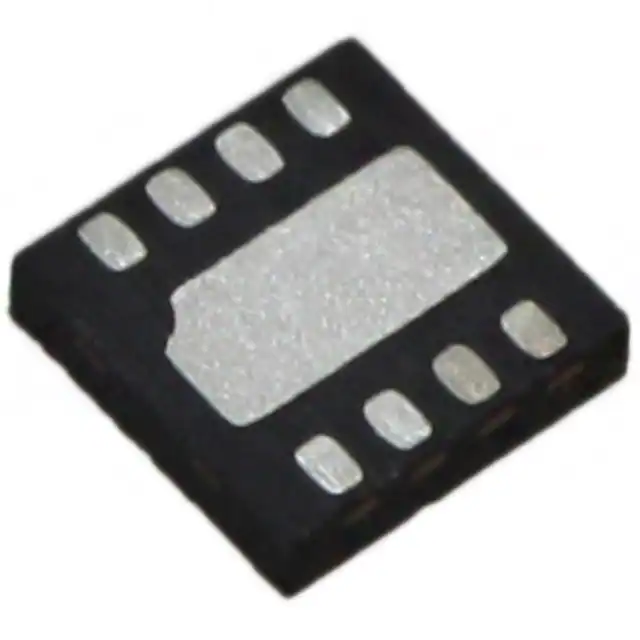

 | | SST12LP17E-QU8E | RF放大器-射频器件 | IC RF PWR AMP 802.11B/G/N 8UDFN | ￥7.41089 | 在线订购 |
 | | SST12LP18E-QX8E | RF放大器-射频器件 | IC RF PWR AMP 2.4GHZ 8XSON | 在线订购 |
