XC6221 LDO稳压器
Torex的高精度，低噪声，高速，低压差CMOS稳压器（XC6221 LDO Voltage Regulators）
发布时间：2018-06-14
Torex Semiconductor Ltd.的 XC6221系列是一款高精度，低噪声，高速，低压差CMOS稳压器，具有高纹波抑制性能。该系列包括参考电压源，误差放大器，限流器和相位补偿电路。
CE功能通过输入低电平信号使整个电路处于待机状态。对于XC6221B / D待机模式，输出电容（C L）的电荷将由内部自动放电开关放电，因此，V OUT引脚快速返回到V SS电平。输出稳定电容（C L）也与低ESR陶瓷电容兼容。
使用工厂设置的激光微调技术，可在0.80 V~4.00 V的范围内以0.05 V的增量选择输出电压。
限流器的折返电路也可作为短路保护和输出引脚上的输出电流限制器。该系列只需25μA的低功耗即可实现快速响应。此外，该系列具有低压差特性，在I OUT = 100 mA和V OUT = 3.0 V时为80 mV 。
通过使用小型USP-4和超小型USPN-4封装，可以设计出小尺寸电路。
XC6221 LDO稳压器特性
输出电压范围0.8 V~4.0 V（增量50 mV）
低ESR电容 - 陶瓷电容兼容

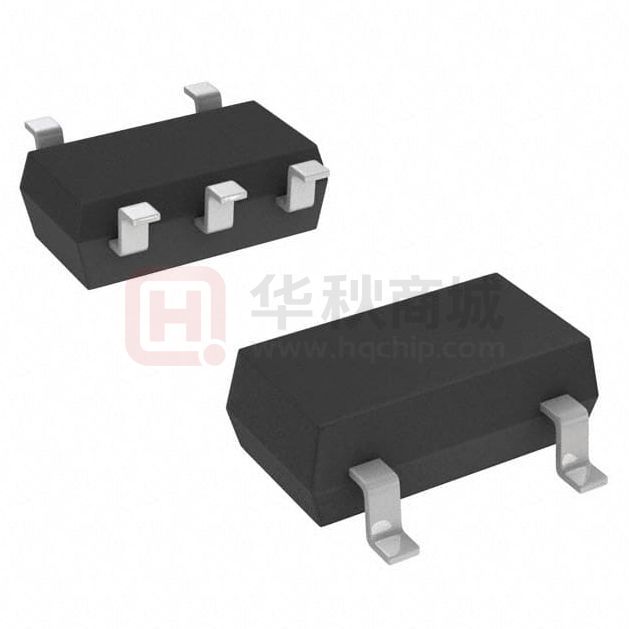

小型封装SOT-25，SSOT-24SC-82，USP-4，USPN-4
最大输出电流：200 mA（典型值250 mA）
工作电压范围：1.6 V~6.0 V.
快速纹波抑制70 dB @ 1 kHz
待机电流小于0.1μA
压差：100 m时为80 mV
低功耗：25μA
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | XC6221A302MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 200MA SOT25 | ￥0.83982 | 在线订购 |
 | | XC6221B182MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 200MA SOT25 | ￥1.66681 | 在线订购 |
 | | XC6221A182MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 200mA SOT25 | ￥3.26480 | 在线订购 |
 | | XC6221A332MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 200mA SOT25 | ￥1.02773 | 在线订购 |
| | XC6221B152MR-G | 线性稳压器/LDO-电源管理 | Linear Voltage Regulator IC Positive Fixed 1 Output 1.5V 200mA SOT-25 | ￥5.63500 | 在线订购 |
| | XC6221A152MR-G | 线性稳压器/LDO-电源管理 | IC REG LDO 1.5V 0.2A SOT25 | 在线订购 | |
 | | XC6221B302MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 200MA SOT25 | ￥1.66681 | 在线订购 |
| | XC6221B282MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.8V 200MA SOT25 | 在线订购 | |
 | | XC6221A252MR-G | 线性稳压器/LDO-电源管理 | 线性稳压器/LDO Vout=2.5V Iout=200mA 正 固定 SOT25-5 | ￥1.66681 | 在线订购 |
 | | XC6221A282MR-G | 线性稳压器/LDO-电源管理 | 输出类型：固定 输出极性：正 最大输入电压：6V 输出电压：2.8V 输出电流：250mA 电源纹波抑制比(PSRR)：70dB@(1kHz) | ￥3.26480 | 在线订购 |
| | XC6221B252MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 200MA SOT25 | 在线订购 |
