KSZ8081 物理层收发器
来自 Microchip 具有 MII 或 RMII 支持的 10Base-T/100BASE-TX 物理层收发器(KSZ8081 Physical-Layer Transceivers)
发布时间:2018-06-14
Microchip 的 KSZ8081 是一款单电源 10Base-T/100BASE-TX 以太网物理层收发器,用于通过标准 CAT-5 非屏蔽双绞线 (UTP) 电缆传输和接收数据。 该器件是一种高度集成的 PHY 解决方案,通过使用片载端接电阻器实现差分对以及通过集成低噪声稳压器向 1.2 V 内核提供电源,从而降低了板成本、简化了板布局,
该器件提供媒体独立接口 (MII),而 KSZ8081RNB 则提供简化型媒体独立接口 (RMII),适用于直接连接符合 MII/RMII 规范的以太网 MAC 处理器和交换机。 25 MHz 晶体用于生成所有所需的时钟,包括用于 KSZ8081RNB 的 50 MHz RMII 基准时钟输出。
KSZ8081 具有诊断功能,方便系统重新启动以及在生产测试和产品部署阶段进行调试。 参数化 NAND 树能够实现在 KSZ8081 I/O 与板之间进行故障检测。 Microchip LinkMD® 基于 TDR 的电缆诊断功能能够识别有故障的铜缆连接。KSZ8081MNX 和 KSZ8081RNB 采用 32 引脚、无引线 QFN 封装。
KSZ8081 物理层收发器特性
单芯片、符合 10Base-T/100Base-TX IEEE 802.3 规范的以太网收发器
MII 接口支持 (KSZ8081MNX)
RMII v1.2 接口支持到 MAC 的 50 MHz 基准时钟输出,并可选择输入 50 MHz 基准时钟 (KSZ8081RNB)
背靠背模式支持 100 Mbps 铜中继器
用于 PHY 寄存器配置的 MDC/MDIO 管理接口
可编程中断输出
用于链路、活动和速度状态指示的 LED 输出
用于差分对的片载端接电阻器
基线漂移纠正
HP 自动 MDI/MDI-X,能可靠地检测和纠正具有停用和使能选择的直通式和交叉式电缆连接
自动协商机制,可自动选择最高链路速度(10/100 Mbps) 和双工(半/全) 模式
掉电和省电模式
LinkMD® 基于 TDR 的电缆诊断功能,能够识别有故障的铜缆连接。
参数化 NAND 树支持在芯片 I/O 与板之间进行故障检测。
用于诊断的环回模式
单 3.3 V 电源供电,具有针对 1.8 V、2.5 V 或 3.3 V 的 VDD I/O 选择
内置 1.2 V 内核稳压器
采用 32 引脚 (5 mm x 5 mm) QFN 封装
KSZ8081 物理层收发器应用
IP 相机
NVR/DVR
OTT
工业
游戏机
IP 电话
IP 机顶盒
IP 电视
MFP
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

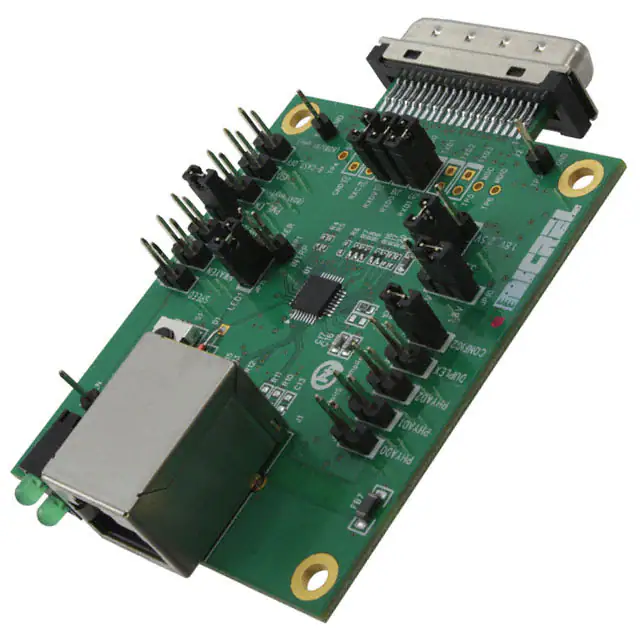

| KSZ8081MNX-EVAL | 开发板/评估板/验证板(废弃) | KSZ8081MNX - Interface, Ethernet PHY Evaluation Board | 在线订购 | ||
| KSZ8081RNB-EVAL | 开发板/评估板/验证板(废弃) | KSZ8081RNB - Interface, Ethernet PHY Evaluation Board | ¥1189.13340 | 在线订购 | |
| KSZ8081RND-EVAL | 开发板/评估板/验证板(废弃) | KSZ8081RND - Interface, Ethernet PHY Evaluation Board | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

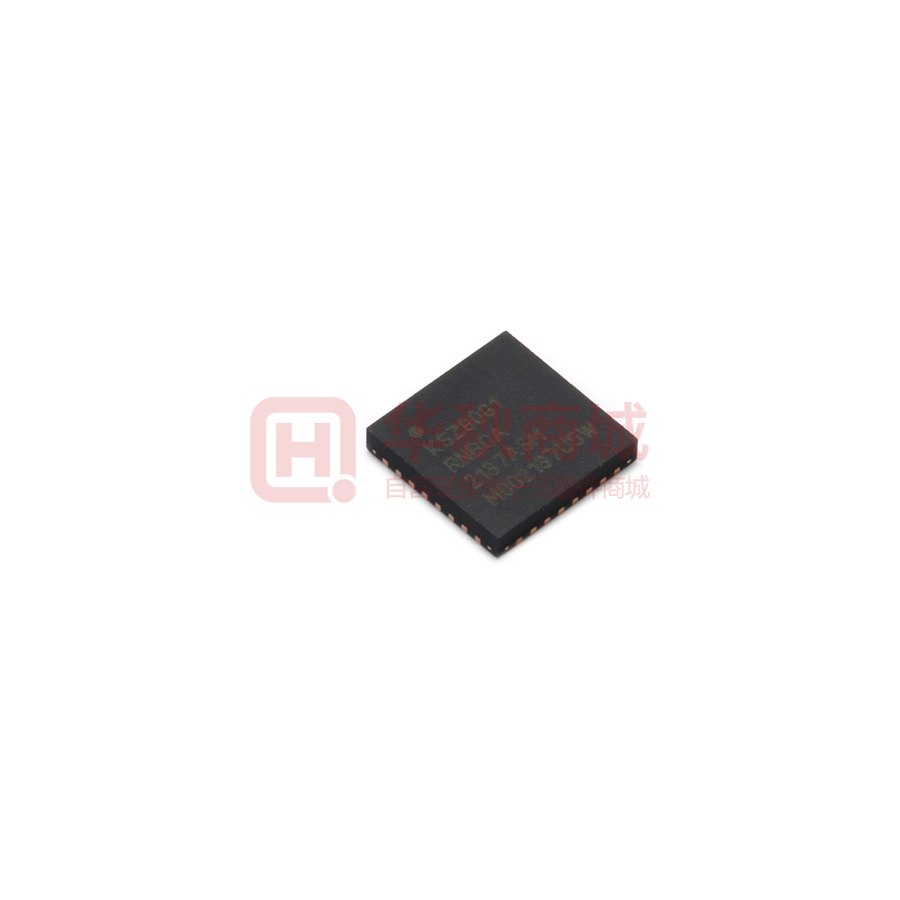

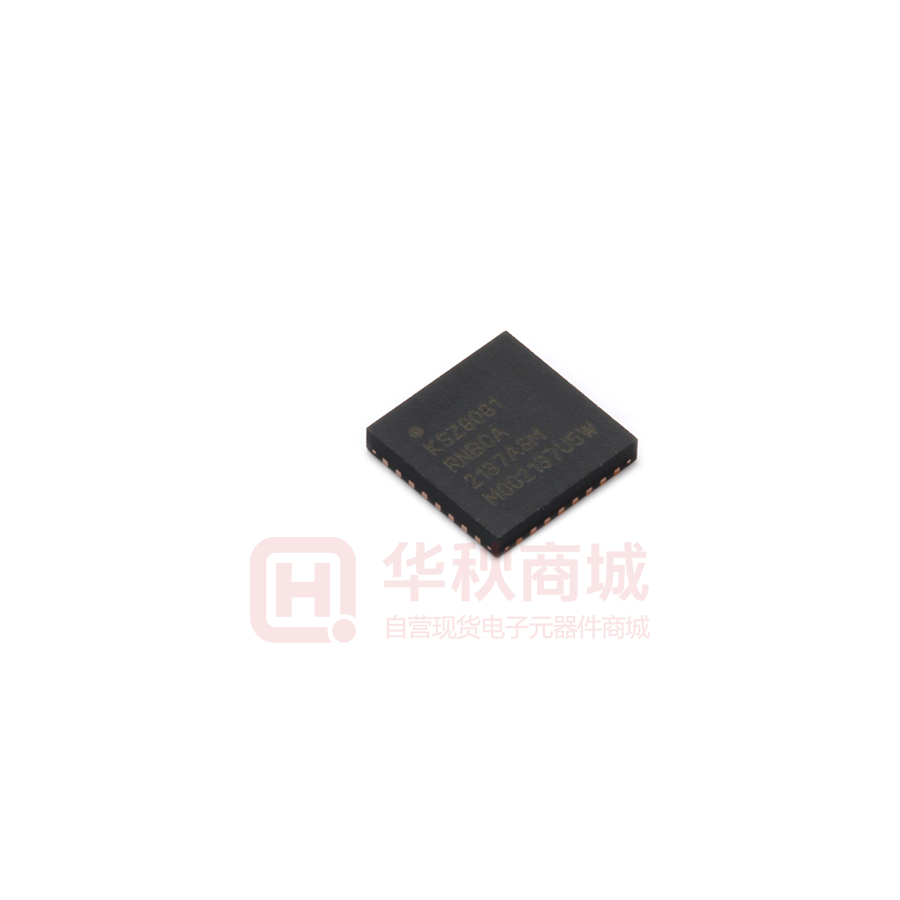

| KSZ8081RNACA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 10BASE-T/100BASE-TX PHY与RMII支持 | ¥6.49080 | 在线订购 | |
| KSZ8081RNDCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 24QFN | ¥13.00320 | 在线订购 | |

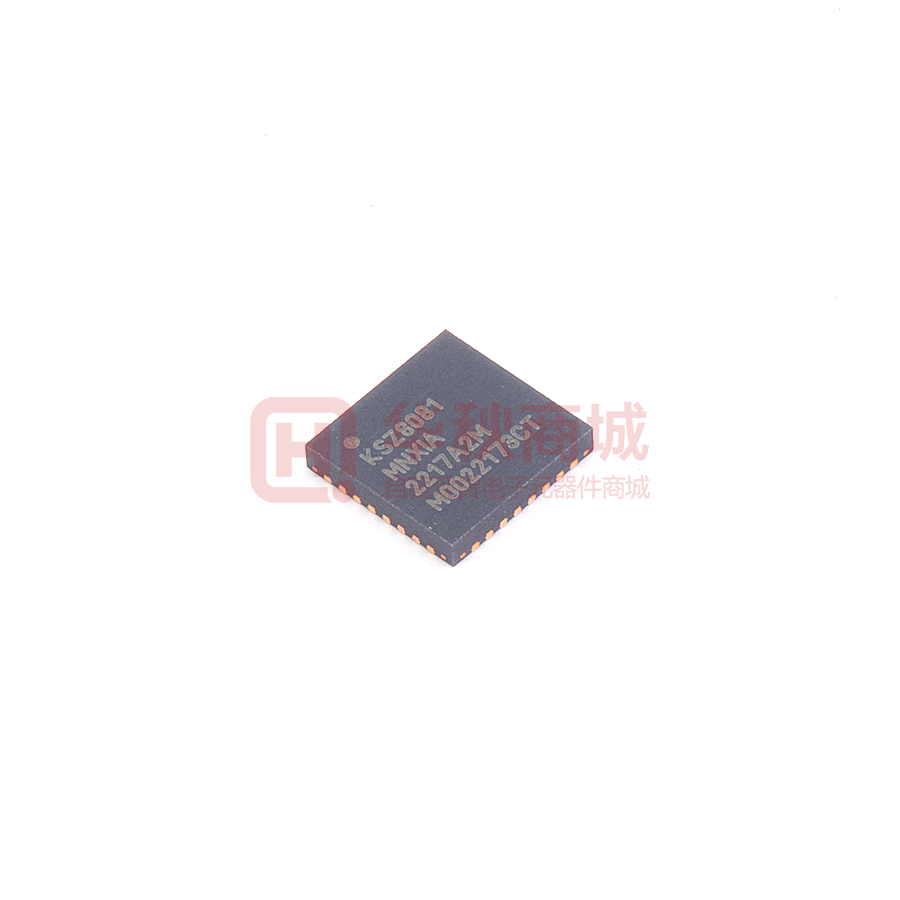

| KSZ8081MNXCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 32QFN | ¥6.98760 | 在线订购 | |
| KSZ8081RNBCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 10BASE-T/100BASE-TX物理层收发器 | ¥6.65280 | 在线订购 | |

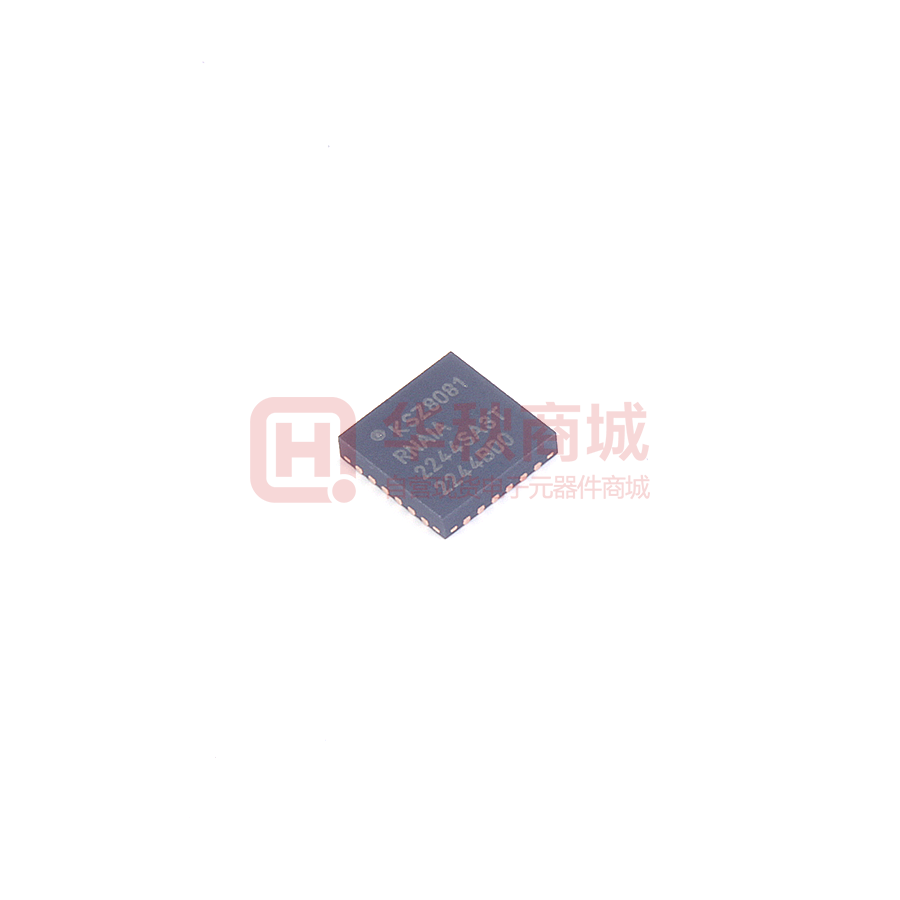

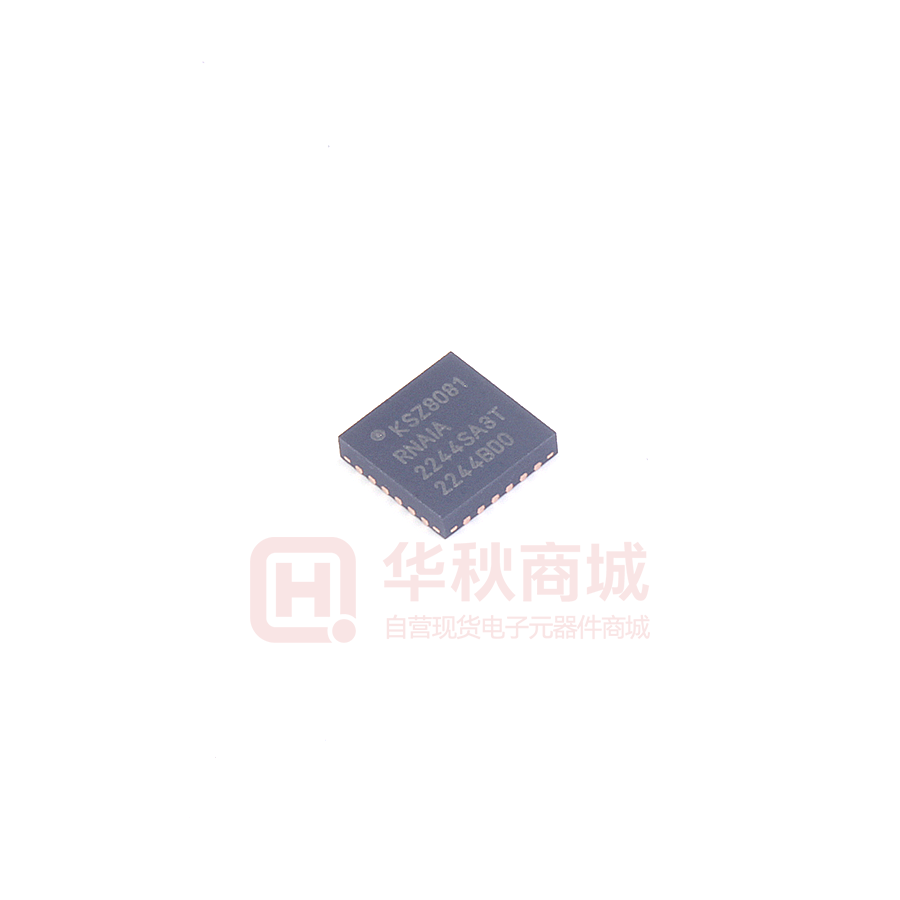

| KSZ8081RNAIA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 接口(驱动器/接收器/收发器) QFN24_4X4MM_EP 1.8V,2.5V,3.3V | ¥9.18000 | 在线订购 | |

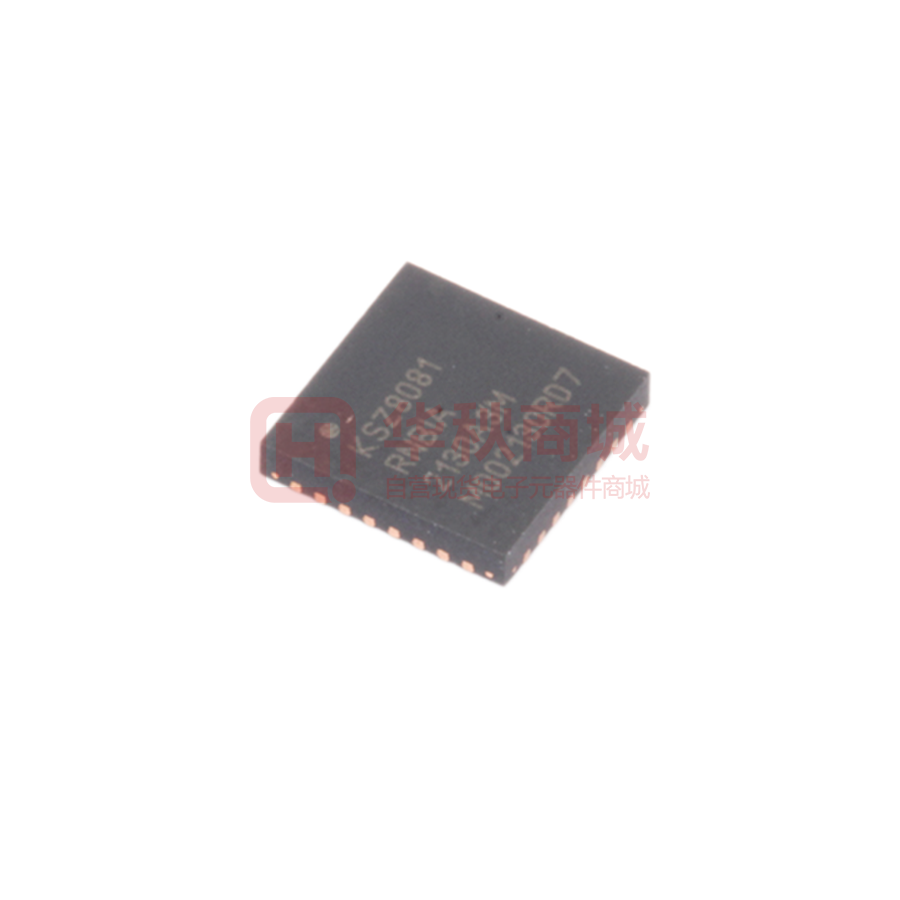

| KSZ8081RNBIA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 10BASE-T/100BASE-TX物理层收发器 QFN32 | ¥6.21000 | 在线订购 | |

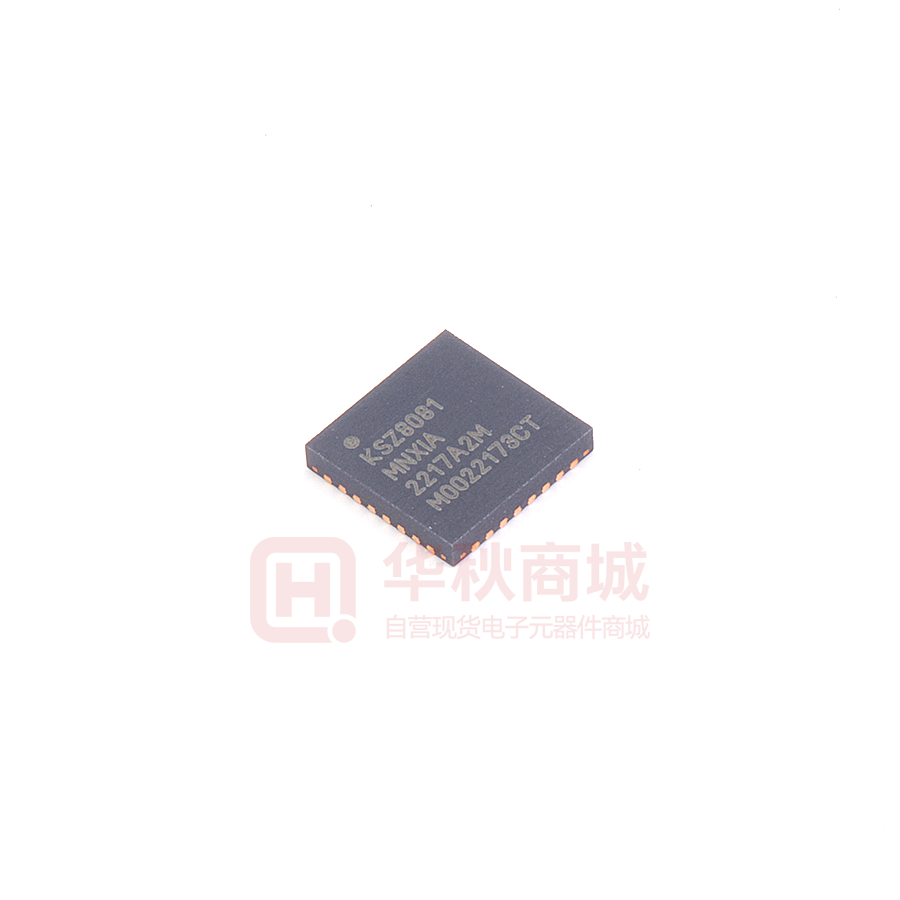

| KSZ8081MNXIA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 完全版 收发器 1/1 MII 32-QFN(5x5) | ¥6.57720 | 在线订购 | |
| KSZ8081MLXCA | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 48LQFP | ¥17.90208 | 在线订购 | |
| KSZ8081MLXCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 48LQFP | ¥9.89723 | 在线订购 |
