外形紧凑的 SP3012 TVS 二极管阵列
Littelfuse SP3012 系列（SP3012 TVS Diode Arrays Compact Form-Factors ）的外形尺寸让电路设计人员拥有更大布局灵活性
发布时间：2018-06-14
P3012 集成了 3、4 或 6 通道超低电容轨至轨二极管和附加齐纳二极管，为可能遇到破坏性静电放电 (ESD) 的电子设备提供保护。 这些坚固耐用的器件能够安全地吸收高于 IEC61000-4-2 国际标准规定的最高重复性静电放电 (ESD) 尖峰（±8 kV 接触放电），而不会削弱性能。 超低负载电容也使其成为保护高速信号线路（如 USB3.0、HDMI、USB2.0 和 eSATA）的理想之选。 SP3012 系列产品获得 AEC-Q101 认证，适用于汽车应用。
外形紧凑的 SP3012 TVS 二极管阵列特性
ESD、IEC61000-4-2、±12 kV 接触放电、±25 kV 气隙放电
EFT、IEC61000-4-4、40 A (tP = 5/50ns)
闪电：IEC61000-4-5、4A (tP=8/20μs)
低电容：每 I/O 0.5 pF（典型值）
低漏泄电流：5 V 时 1.5 μA（最大）
外形紧凑的 SP3012 TVS 二极管阵列应用
LCD/PDP TV
外部存储设备
DVD/蓝光播放机
台式电脑
MP3/PMP
机顶盒
智能手机
超极本/笔记本电脑
数码相机
汽车
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP3012-03UTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5VWM 7VC 6UDFN | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP3012-04UTG | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 | ￥2.80800 | 在线订购 |
 | | SP3012-04HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5VWM 7VC SOT23-6 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

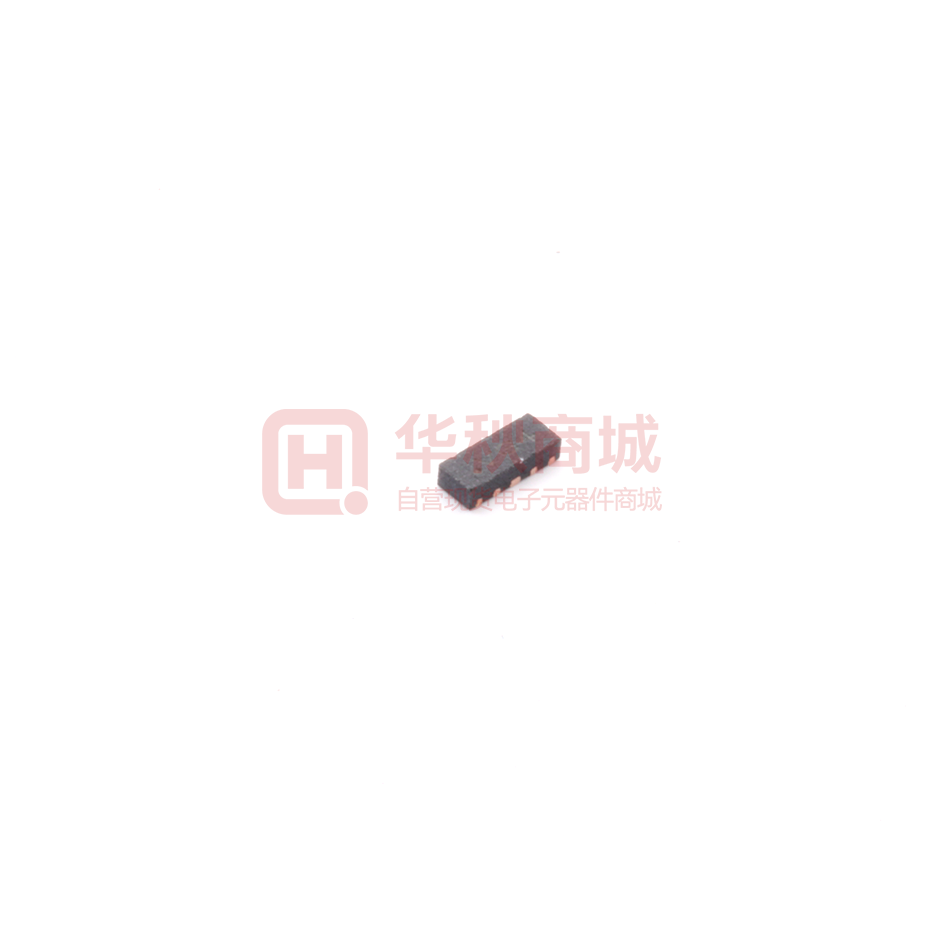

 | | SP3012-06UTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5VWM 7VC 14UDFN | ￥7.23520 | 在线订购 |
