9177 系列
来自 AVX 的 9177 系列（9177 Series ）能让客户利用 IDC 技术将单根电线与单排触头连接
发布时间：2018-06-14
来自 AVX 的 9177 系列能让客户利用 IDC 技术将单根电线与单排触头连接。
该系列提供单触头版或 2 路和 3 路版，能让用户灵活地在 PCB 上进行贴装，以连接单根或多根电线。
9177 系列的应用工具采用扁平岩板 (flat rock plates) 形式，适用于每一种尺寸。 通过应用工具切穿绝缘层并使电线的线芯外露，然后将其插入线槽中，与触头形成一个同质接头。 摸件成型后能将电线绝缘层固定，从而提高了接头强度。 9177 系列采用卷带包装，以方便拾取贴装。 该器件适用的多股绞线规格为 14 - 20 AWG。
9177 系列特性
无需手工焊接
连接器可端对端叠接，以实现更多引脚
可使用多股绞线，且无需准备工作
模塑件内电缆采用一体式固定方法
通过使用 IDC 可提供一种合适的方法，且无需再考虑端接
利用应用工具，可为每一种规格的连接器进行大规模端接
9177 系列应用
可在规定的电线范围内将任何单根电线端接至 PCB
可达 15 Ａ 的高功率端接
高达 650 V 的电压关键区域
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

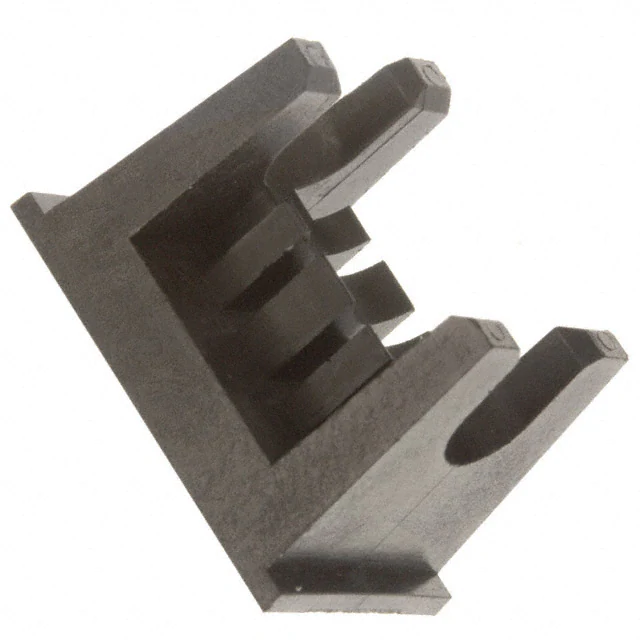

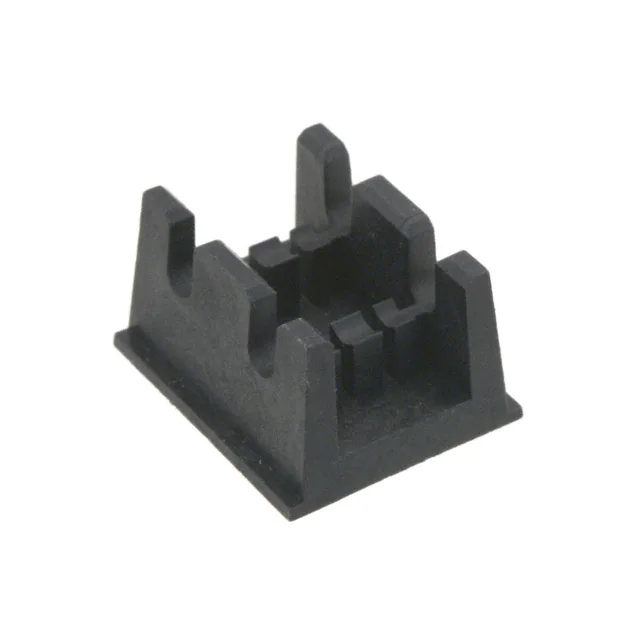

 | | 009177002022006 | 端子-连接器 | CONN SSL IDC CONTACT 2POS 9MM | ￥10.77068 | 在线订购 |
 | | 009177001022006 | 端子-连接器 | CONN SSL IDC CONTACT 1POS SOLDER | ￥9.78833 | 在线订购 |
 | | 009177002001006 | 端子-连接器 | CONN SSL IDC CONTACT 2POS 9MM | ￥10.77068 | 在线订购 |
 | | 009177001012006 | 端子-连接器 | CONN SSL IDC CONTACT 1POS SOLDER | ￥9.78833 | 在线订购 |
 | | 069177701603002 | 配件及其它-工具 | INSERTION TOOL 9177 SERIES 2 POS | 在线订购 | |
 | | 069177701603001 | 配件及其它-工具 | INSERTION TOOL 9177 SERIES 1 POS | 在线订购 | |
 | | 009177002012006 | 端子-连接器 | CONN SSL IDC CONTACT 2POS 9MM | ￥10.77068 | 在线订购 |
 | | 069177701601001 | 配件及其它-工具 | INSERTION TOOL 9177 SERIES 1 POS | 在线订购 | |
 | | 069177701602001 | 配件及其它-工具 | INSERTION TOOL 9177 SERIES 1 POS | 在线订购 | |
 | | 069177701602002 | 配件及其它-工具 | INSERTION TOOL 9177 SERIES 2 POS | 在线订购 |
