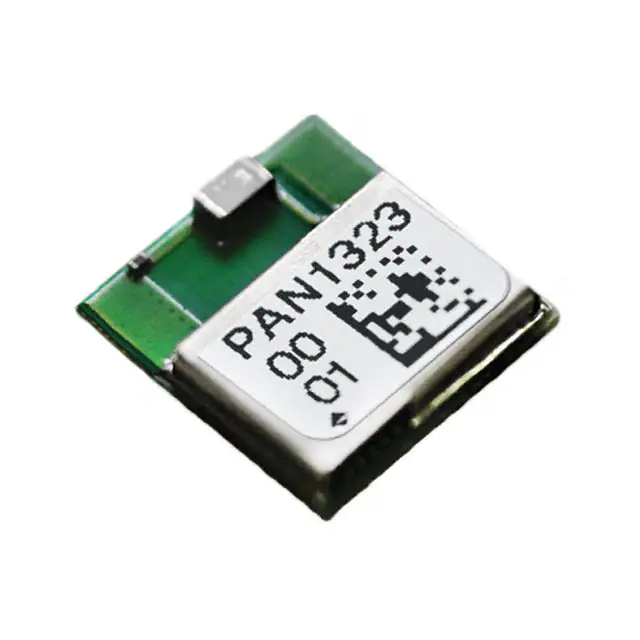

PAN1323系列蓝牙®三模射频模块
适用于三种标准的单个模块：Bluetooth Classic，Bluetooth Low Energy和ANT™（PAN1323 Series Bluetooth® Triple Mode RF Module）
发布时间：2018-06-14
一个高度灵活的RF模块，三种流行标准 - 蓝牙经典，低功耗蓝牙和ANT™。Panasonic的PAN1323系列三模射频模块带有嵌入式天线，可轻松集成蓝牙4.0版和ANT连接。新的和当前的设计受益于从应用开发中消除RF设计和认证障碍。使用这个三模式网关模块可以获得前所未有的访问，该模块可以将1400万个ANT节点连接到超过30亿个蓝牙节点。使用蓝牙EDR管理大数据需求，同时利用非凡的电池寿命。这源于使用蓝牙低功耗和ANT中的超低功耗网络技术来实现小数据负载。
设计人员可以使用Panasonic独特的小尺寸技术来减小应用的尺寸和成本。该系列模块仅85.5 mm 2，可容纳PCB，焊盘间距为1.3 mm，只需两层，便于实施和制造。PAN1323系列模块具有蓝牙子系统，FCC，CE，ETSI和IC认证。
PAN1323系列基于德州仪器（TI）的CC256x集成电路，采用主机控制接口（HCI），是一种经济高效且灵活的蓝牙网络实现方式。HCI通过消除冗余处理能力降低了BOM成本，并使设计人员能够灵活地使用他们选择的控制器。堆栈驻留在应用程序的主处理器上并在其上执行。PAN1323系列与Panasonic的PAN1325A，PAN1326和PAN1327系列兼容。单个PCB布局允许仅使用固件实现的不同协议功能的灵活性。
PAN1323系列蓝牙®三模射频模块特性
经济高效且灵活的HCI接口
超大范围，10分贝的Tx功率
轻松集成到德州仪器（TI）的MSP430和Stellaris ARM7控制器
占地面积小：9毫米x 9.5毫米x 1.8毫米
完全认证的蓝牙v4.0，FCC，CE和IC
完整的开发环境
100％的占地面积与PAN13xx系列兼容
可选工业温度额定值-40ºC至+85ºC
支持所有蓝牙配置文件
与1400万个部署的ANT节点兼容
PAN1323系列蓝牙®三模射频模块应用
健康与保健
运动和健身
家庭自动化
网关
工业传感器
手机配件
灌溉
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ENW-89842A2JF | RF其它IC和模块-射频器件 | RF TXRX MOD BLUETOOTH CHIP ANT | 在线订购 |
