    VJ 系列 COG 电介质

    VJ 系列 COG 电介质

    Vishay 提供用于防止短路或低绝缘电阻的陶瓷片式电容器(VJ Series COG Dielectric)

    发布时间:2018-06-14

    Vishay 的 VJ 系列表面贴装开路模式设计(OMD)MLCC 设计用于防止由于电路板挠性开裂而导致短路或绝缘电阻低,从而减少现场故障风险并降低保修成本。 为了进一步降低风险,这些电容器可提供聚合物端接,这会将电路板弹性增加多至 50%。
    这些新型器件针对包括降压和升压 DC-DC 转换器、用于反激式转换器的电压倍增器和照明镇流器电路在内的应用而优化,适合用于医疗、计算机、电机控制和电信应用的照明系统和电源。 该器件提供 10 pF 至 4700 pF(采用 C0G 电介质)和 100 pF至 1.8μF(采用 X7R 电介质)的宽电容范围,具有出色的可靠性和热冲击性能。
    VJ OMD C0G (NP0) MLCC
    VJ OMD X7R MLCC

    VJ 系列 COG 电介质特性

    VJ OMD C0G (NP0) MLCC

    • 表面可贴装贵金属技术,湿法构建工艺

    • 提供两倍的标准电压击穿值,额定电压为 1000 VDC至1500 VDC

    • OMD-Cap(开放模式设计)减少了由于电路板挠曲开裂引起的短路或低 IR 风险

    • 开关电源高频滤波

    • 无卤素,符合 IEC 61249-2-21 规定

    VJ OMD X7R MLCC

    • 表面可贴装贵金属技术,湿法构建工艺

    • OMD-Cap(开放模式设计)减少了由于电路板挠曲开裂引起的短路或低 IR 风险

    • 高能效低功耗,100 kHz 时纹波电流可达 1.2 Arms

    • 相比标准设计具有高压击穿值

    • 出色的可靠性和热冲击性能

    • 无卤素,符合 IEC 61249-2-21 规定

    VJ 系列 COG 电介质应用

    VJ OMD C0G (NP0) MLCC

    1. 输入或输出滤波电容器

    2. 缓冲电容器降低了 MOSFET 电压尖峰

    3. 照明镇流器

    VJ OMD X7R MLCC

    1. 电源的理想选择

    2. 输入滤波电容器

    C0G NP0 MLCCs
    图片数据手册产品型号产品分类产品描述价格操作

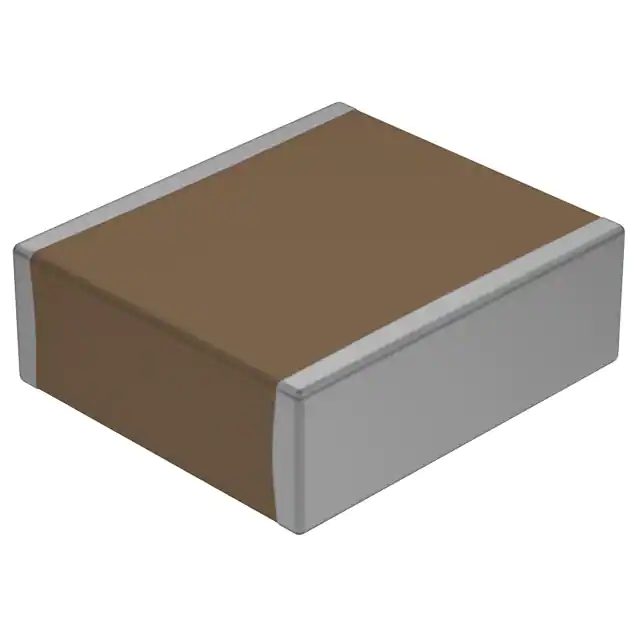

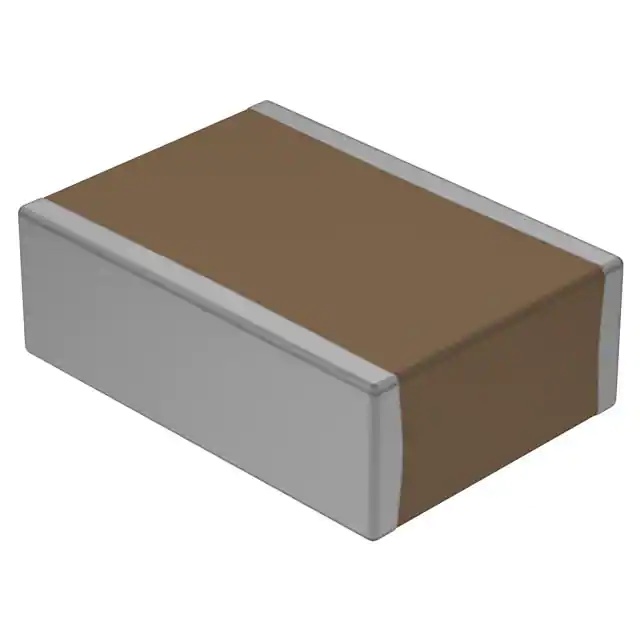

    VJ2220A472KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2220 4.7nF ±10% 500V C0G(NP0)¥30.75410在线订购
    VJ2225A473KBAAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2225 47nF ±10% 50V C0G(NP0)在线订购
    VJ1812A472KBBAT4X贴片电容(MLCC)-电容器4700 pF ±10% 100V 陶瓷电容器 C0G,NP0 1812(4532 公制)在线订购
    VJ1812A102KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1812 1nF ±10% 500V C0G(NP0)¥18.99132在线订购
    VJ1825A103KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1825 10nF ±10% 100V C0G(NP0)¥12.99387在线订购
    VJ2220A222KBAAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2220 2.2nF ±10% 50V C0G(NP0)在线订购
    X7R MLCCs
    图片数据手册产品型号产品分类产品描述价格操作

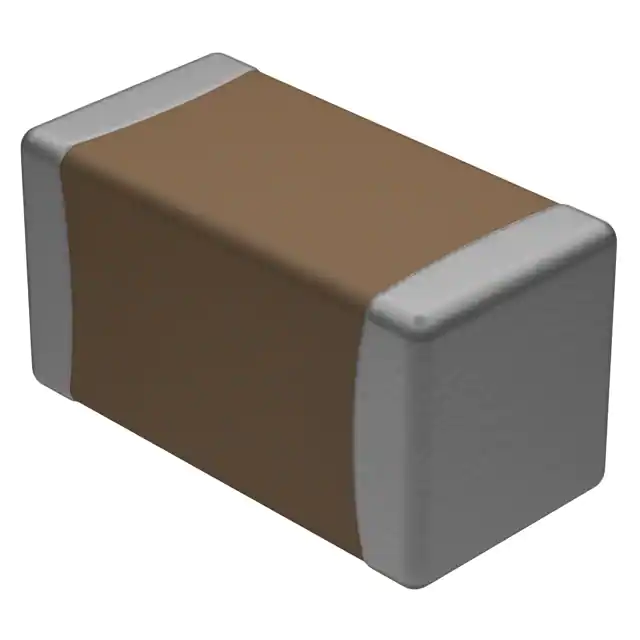

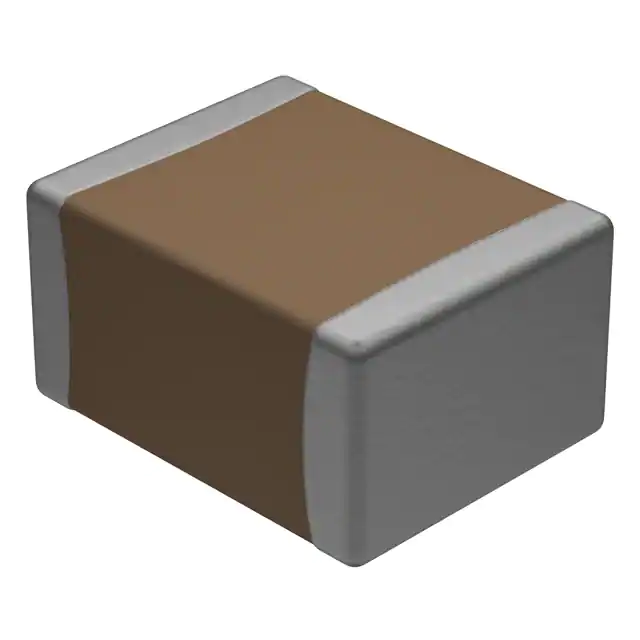

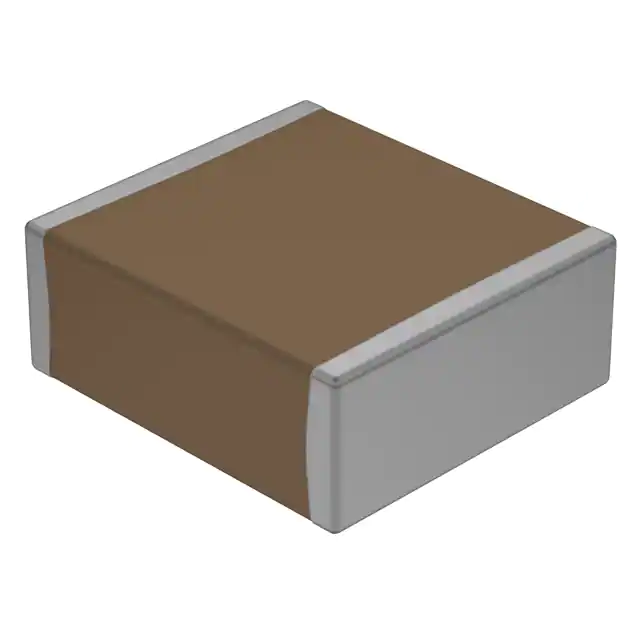

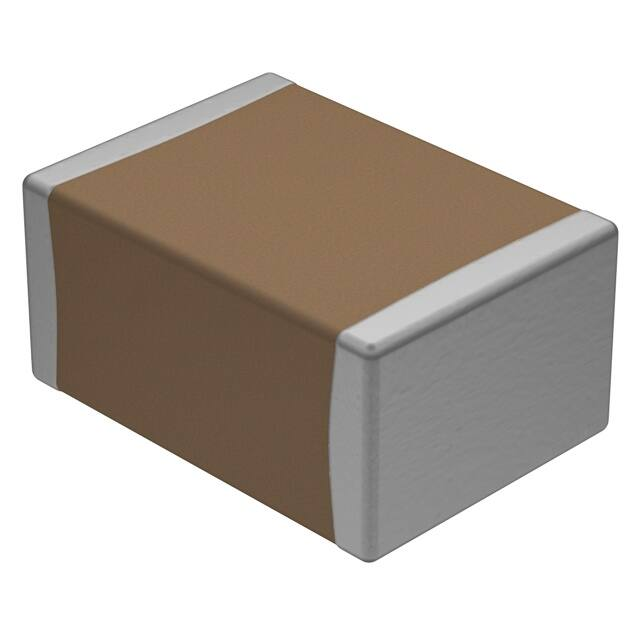

    VJ1825Y105KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1825 1µF ±10% 100V X7R¥19.40953在线订购
    VJ2220Y224KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2220 220nF ±10% 500V X7R¥14.96063在线订购
    VJ1825Y224KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1825 220nF ±10% 500V X7R¥17.69149在线订购
    VJ2225Y105KBCAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2225 1µF ±10% 200V X7R¥25.57646在线订购
    VJ1206Y103KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1206 10nF ±10% 100V X7R¥1.89772在线订购
    VJ1206Y104KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1206 100nF ±10% 100V X7R¥8.78690在线订购
    VJ1210Y224KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1210 220nF ±10% 100V X7R在线订购
    VJ2220Y103KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 2220 10nF ±10% 500V X7R¥11.05871在线订购
    VJ1812Y105KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1812 1µF ±10% 100V X7R¥16.07053在线订购
    VJ1206Y472KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1206 4.7nF ±10% 100V X7R在线订购
    VJ1206Y223KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1206 22nF ±10% 500V X7R在线订购
    VJ1210Y104KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1210 100nF ±10% 100V X7R¥10.81270在线订购
    VJ1812Y104KBBAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1812 100nF ±10% 100V X7R在线订购
    VJ1206Y471KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1206 470pF ±10% 500V X7R¥2.17494在线订购
    VJ1812Y223KBEAT4X贴片电容(MLCC)-电容器贴片电容(MLCC) 1812 22nF ±10% 500V X7R¥5.11217在线订购
