Pico-Lock™ 连接器系统
Pico-Lock 1.50 mm 间距线对板连接器系统(Pico-Lock™ Connector System)
发布时间:2018-06-14
Molex 的 Pico-Lock™ 连接器系统实现了扁平外形、高电流能力和耐久锁定的完美结合,适用于要求节省空间和配接保持力可靠的任何应用。 此外,通过采用 3.0 A 电流、1.50 mm 间距和用以实现超扁平外形的独特侧面自锁式设计,也可使该器件系统满足上述要求。 该器件系统还具有其他稳定耐用的特性,如使配接更加可靠的摩擦锁、配接确认标识,以及能够包裹针座和外壳周围并使 PCB 固定力和机械系统更加可靠的宽焊片。 如此小巧、纤薄的系统通常难让供操作员进行配接。 外壳上的导肋通过沿配接导边提供极化解决了此问题。 该系统采用 6-10 个电路尺寸以及符合 RoHS 和低卤规范的材料。 该器件采用镀金触头,经久耐用,电气性能可靠。
Pico-Lock™ 连接器系统特性
外形超扁平,配接高度仅 2.00 mm
侧面可靠锁定
额定电流高达 3.0 A
宽而坚固的接头钉(焊接片)
极化/配接导边
顶部摩擦锁
节省空间
配接可靠,节省空间
高信号线电流能力
可靠的 PCB 保持以及可靠的机械结构,既能防止误配接,又能导引外壳插入针座
附加配接保持和可视配接保证
Pico-Lock™ 连接器系统应用
汽车 - 信息娱乐系统
商用车 - 信息娱乐
消费电子 - 游戏设备、LCD 电视、LED 电视、笔记本电脑、安防系统、安全与报警、智能电表和平板电脑
数据/通信 - 台式和笔记本电脑
智能手机和移动设备 - 平板电脑
固态照明 - LED 照明
电信 - 无线局域网 (WLAN)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

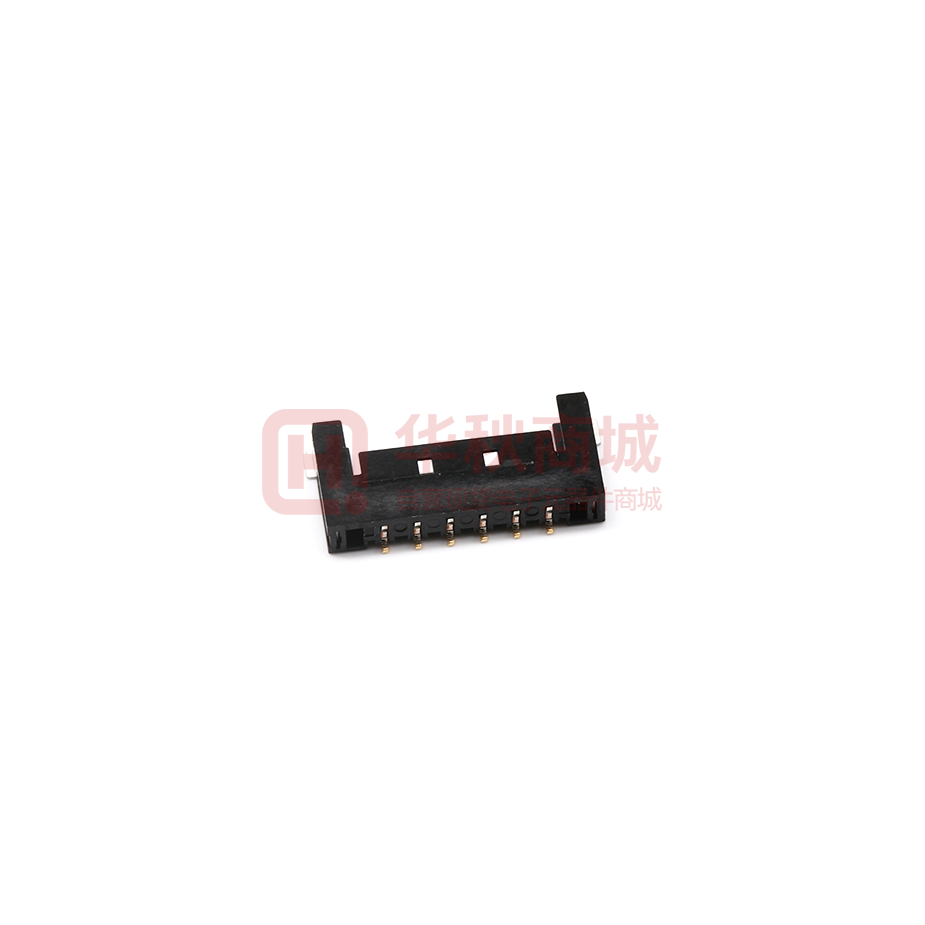

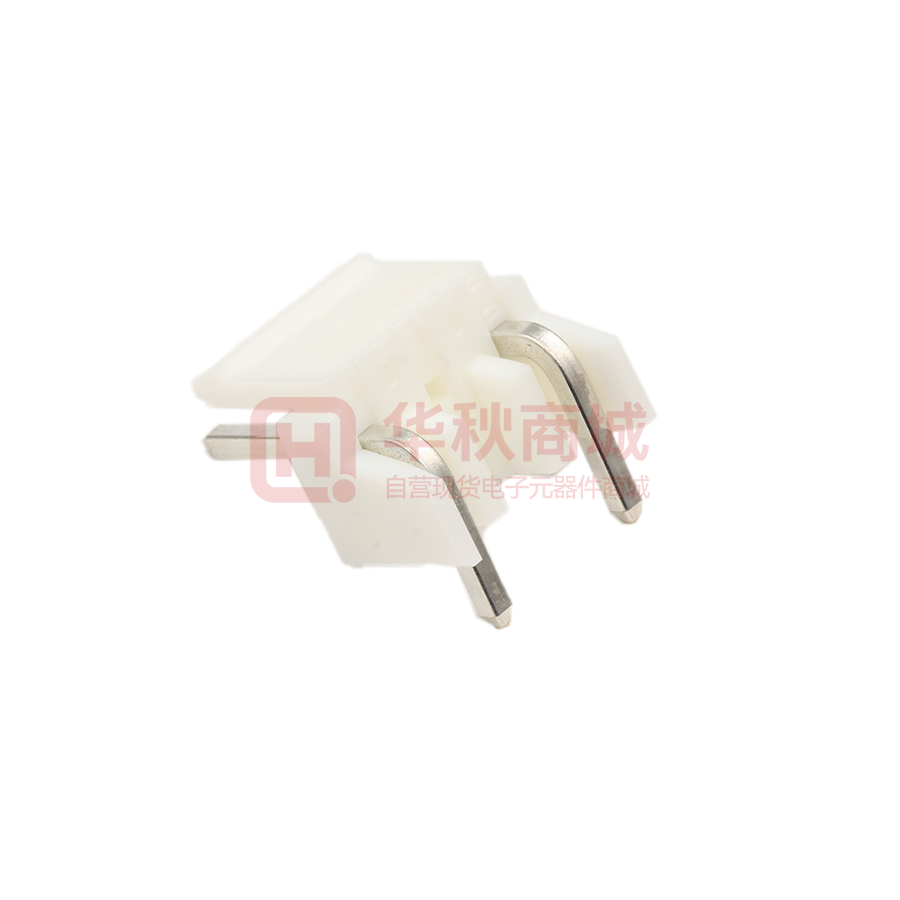

| 5040500491 | 排针-连接器 | CONN WIRE TO BOARD RA 4POS | ¥4.44250 | 在线订购 | |
| 5040500691 | 线对板连接器-连接器 | Pico-Lock 1.5 板端针座,卧贴,6pin,1排,0.1um镀金,黑色,卷装 | ¥11.60465 | 在线订购 | |
| 5040500791 | 线对板连接器-连接器 | 线对板 7Pin 间距1.5mm 1排 卧贴 | 在线订购 | ||
| 5040500891 | 排针-连接器 | 15 WB HEADER ASS'Y EMBTP PKG 8P | ¥2.37300 | 在线订购 | |
| 5040501091 | 排针-连接器 | CONN WIRE TO BOARD RA 10POS | ¥15.05610 | 在线订购 | |
| 5040501291 | 排针-连接器 | 12 位 接头,有罩 连接器 0.059"(1.50mm) 表面贴装,直角 金 | ¥3.29400 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

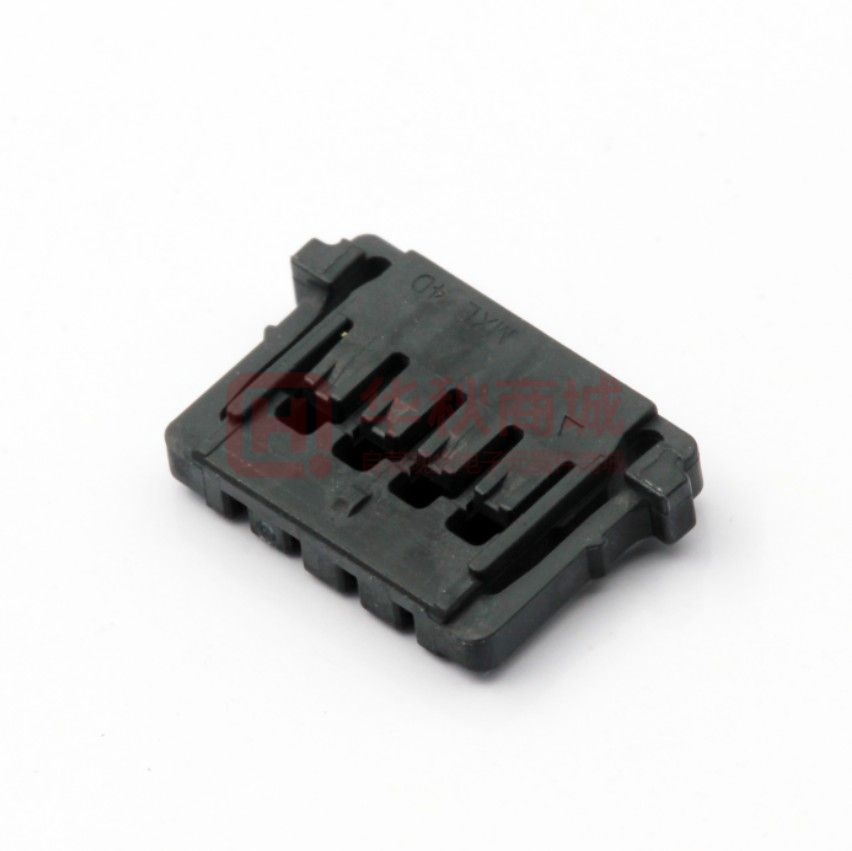

| 5040510401 | 胶壳及附件-连接器 | Pico-Lock 1.5 插头胶壳,4pin,1排,黑色,按压锁扣 | ¥0.68345 | 在线订购 | |
| 5040511001 | 胶壳及附件-连接器 | CONN HOUSING 10POS LK | ¥1.26069 | 在线订购 | |
| 5040510601 | 胶壳及附件-连接器 | Pico-Lock 1.5 插头胶壳,6pin,1排,黑色,按压锁扣 | ¥0.81993 | 在线订购 | |
| 5040510701 | 胶壳及附件-连接器 | 7 Position Rectangular Housing Connector Receptacle Black 0.059" (1.50mm) | ¥0.67641 | 在线订购 | |
| 5040510801 | 胶壳及附件-连接器 | 8 Position Rectangular Housing Connector Receptacle Black 0.059" (1.50mm) | ¥1.09264 | 在线订购 | |
| 5040511201 | 胶壳及附件-连接器 | 15 WB REC HOUSING 12P | ¥0.75316 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

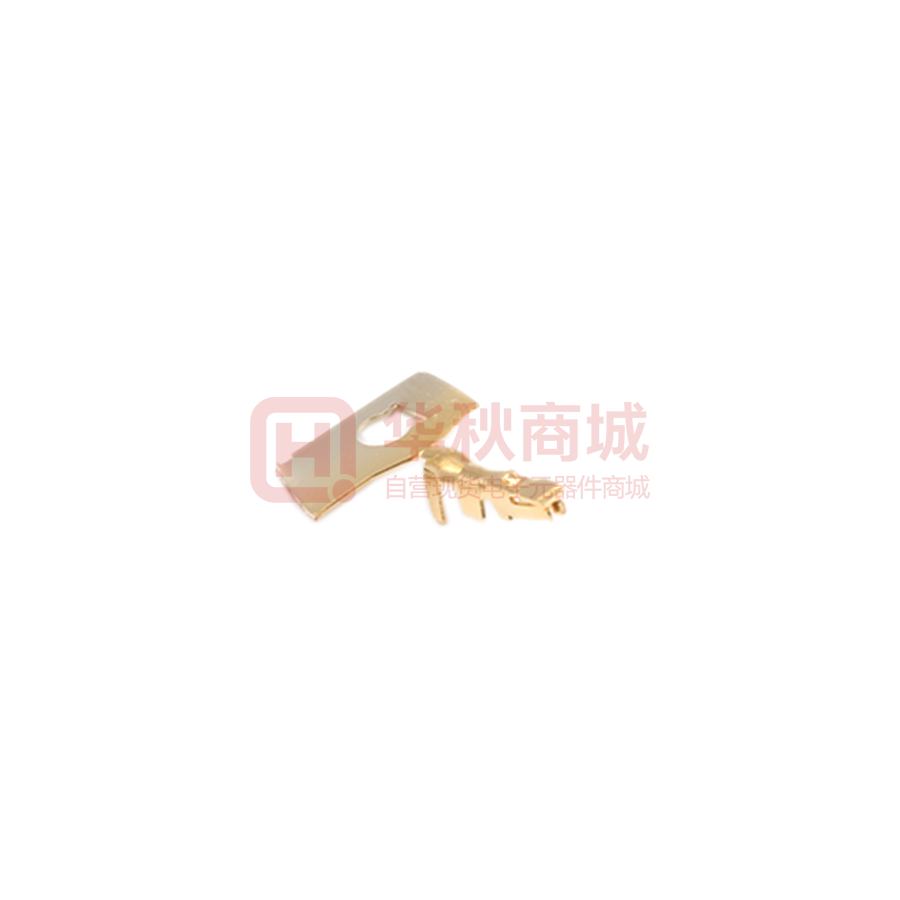

| 5040520098 | 端子-连接器 | Pico-Lock 1.5 压接母端子,24-28AWG,镀金0.1um | ¥0.32765 | 在线订购 | |
| 5040520298 | 端子-连接器 | 15WBRECTERMINALAWG3032 | ¥0.37919 | 在线订购 |
