    Stac64™ 单孔、多孔和混合针座系统

    Stac64™ 单孔、多孔和混合针座系统

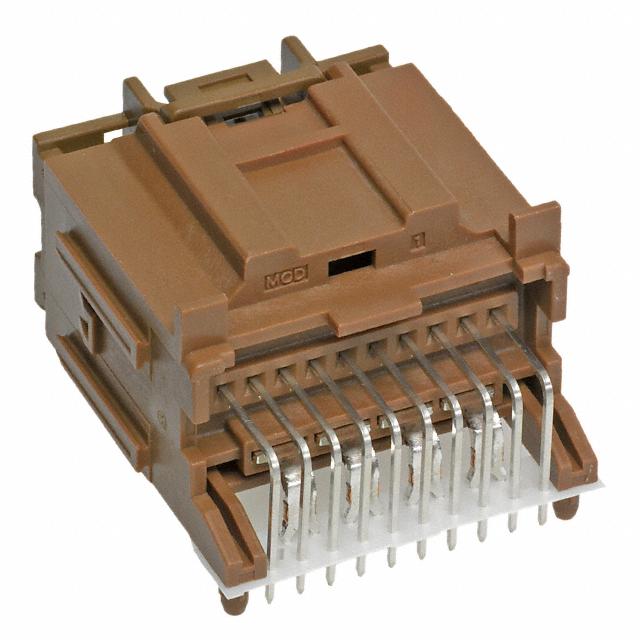

    Molex 推出提供单槽和多槽 PCB 解决方案的可叠接连接系统(Stac64™ Single, Multi-Pocket and Hybrid Header System),具有多种多样的电路尺寸,可大大缩短产品上市时间

    发布时间:2018-06-14

    为满足当今汽车领域中电子器件不断增长的要求,Molex 开发出模块化 0.64、1.50 和 2.80 mm 端子针座系统。Stac64 连接系统为 OEM 和设备制造商提供了更高的设计灵活性,以支持低级信号要求的产品,以及电流高达 30 A 的电源应用。Stac64 系统允许汽车制造商作为独立元件使用针座,也可以将多个针座组合在一起,以支持设备和模块的更大信号范围和电源需要。
    基于 0.64 mm 间距端子的标准产品系列包括 8、12、16 和 20 个电路连接器,采用垂直和直角针座,支持低级信号要求。此外,具有10 和 14 个电路的电源插槽版本支持 1.50 和 2.80 mm 间距端子系统的电源应用,采用垂直和直角配置。这款 Stac64 是基于 USCAR-2 II 类机械和电气性能特征的标准产品系统,适合非密封连接器应用。这些连接器配接针对 USCAR/EWCAP 行业基底面的现有线束连接器。
    Stac64 标准产品系列采用高气穴工艺加工,通过了单插槽级完全验证。这大大缩短上市时间,免除了进一步加工的需要。Stac64-e 是采用生物塑料制造的汽车业首款再生、植物基树脂连接器,用于替代传统基于石油的塑料连接器,同时保持与成熟的 Stac64 连接系统相同的性能和品质特征。生物塑料树脂连接器可满足汽车应用环保偏好型解决方案不断增长的需求。Stac64-e 连接系统获得了 UL 环境 ECV 认证,包含 71% 的生物基有机碳成份。

    Stac64™ 单孔、多孔和混合针座系统特性

    • 稳定可靠的 PCB 针座,可叠接连接系统

    • 大大缩短了工程和验证时间,加快了产品上市速度

    • 针座和插座外壳采用标准 USCAR 颜色方案模制而成,以增加极化性

    • 无需工具即可生产定制型多槽位针座

    • 直角针座预装线性聚酯薄膜 PC 尾部对正条

    • 匹配线束连接器色标方案,以提升装配视觉直观性

    • 模块化外壳设计,外壳中模制成型标准燕尾榫

    • 节省了装配人力和成本

    • PCB 定位柱

    • 允许在大型组件中组合使用针座,从而满足日益增长的端子数量要求

    • PCB 支座模制在外壳中

    • 确保所有端子装配时都正确对齐到 PCB 板的通孔中

    • 在作装配和焊接工艺处理期间保持针座对  PCB 的位置

    • 耐高温的热塑性外壳

    • 能够承受红外(IR)和波峰无铅焊接工艺处理,达到 SMES-152 Molex 规范要求

    • 作为单个组件配送预装的 TPA 至插座外壳

    • 降低了 PCB 封装复杂性,并节省了空间

    Stac64™ 单孔、多孔和混合针座系统应用

    汽车

    1. 门区模块

    2. 车内照明和导航

    3. 导航系统

    4. 电动座椅模块

    5. 无线电/DVD - 娱乐

    商用车辆

    1. 车内电子模块

    Rectangular Connector Headers Male
    图片数据手册产品型号产品分类产品描述价格操作

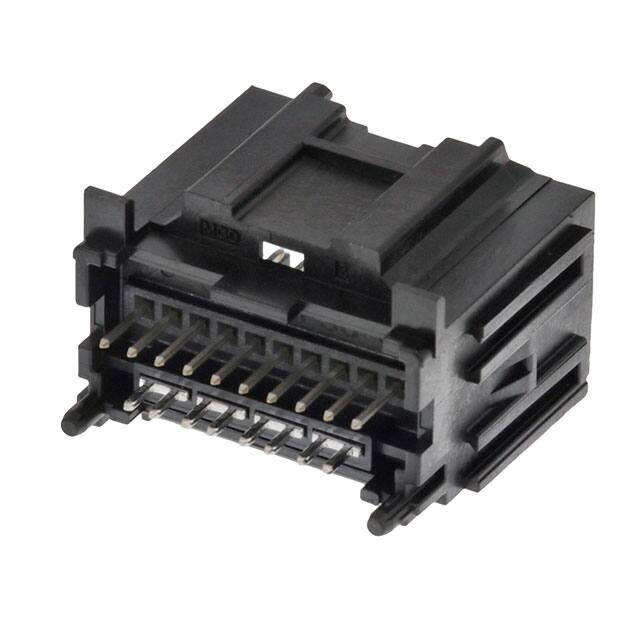

    0346910200排针-连接器2.54MM RA HDR 20POS BLACK在线订购
    0346910080排针-连接器CONN HEADER 8POS .100 R/A BLACK在线订购
    0346960100排针-连接器CONN HEADER 10POS WIRE TO BRD在线订购
    0346910201排针-连接器20 位 接头,有罩 连接器 0.100"(2.54mm) 通孔,直角 锡在线订购
    0346900200排针-连接器STAC64 针座,直插,20pin,黑色在线订购

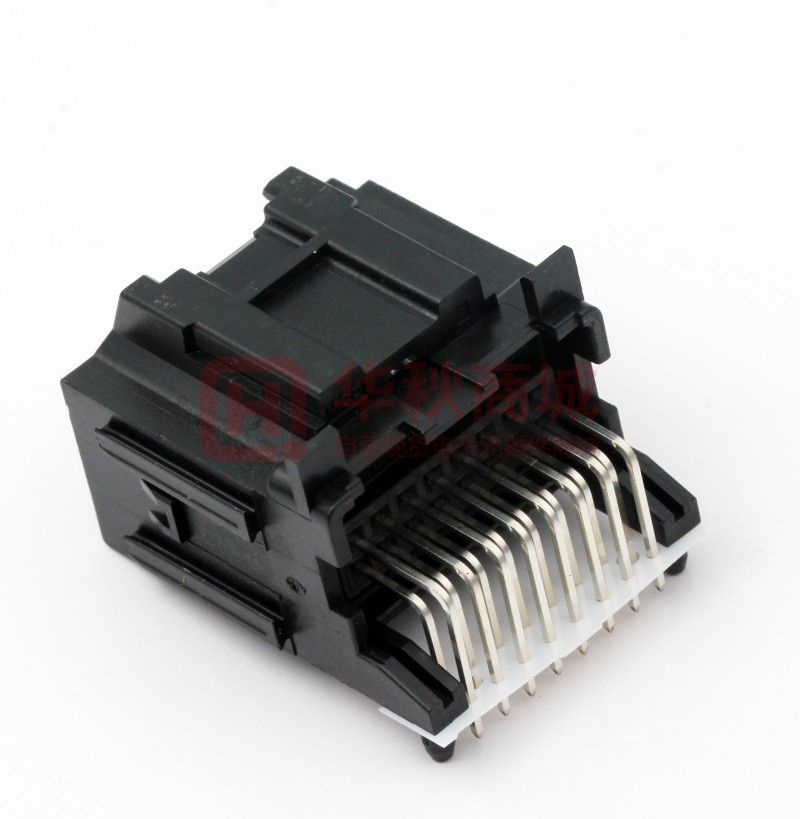

    0346910160汽车连接器-连接器STAC64 针座,弯插,16pin,黑色¥6.90000在线订购
    0347720140IDC连接器-连接器CONN HEADER VERT 14POS在线订购
    0347730140线对板连接器-连接器针座连接器 通孔,直角 14(10 + 4 电源) 位置在线订购
    Rectangular Connector Housings
    图片数据手册产品型号产品分类产品描述价格操作

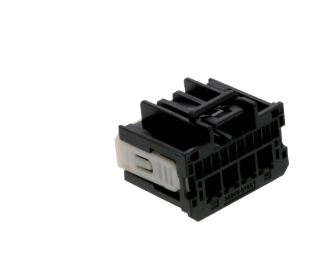

    0347290080胶壳及附件-连接器CONN RCPT 8POS R/A BLACK POL A在线订购
    0347290200胶壳及附件-连接器CONN RCPT 20POS R/A BLACK POL A¥6.65280在线订购
    0314081160胶壳及附件-连接器CONN RCPT 16POS WIRE TO BRD BLK在线订购
    0349690140胶壳及附件-连接器Stac64 混合型插头胶壳,14pin,黑色,键位A¥6.07698在线订购
    0314081080胶壳及附件-连接器8 Position Rectangular Housing Connector Receptacle Black 0.100" (2.54mm)在线订购
