SD-C 系列 450 W TVS 二极管阵列
来自 Littelfuse 的为敏感型电子设备提供 ESD 和浪涌保护的 450 W TVS 二极管阵列（SD and SD-C Series 450 W TVS Diode Array）
发布时间：2018-06-14
Littelfuse 的 450 W SD（单向）和 SD-C（双向）系列通用型 TVS 二极管阵列（SPA® 器件）专用于替代多层变阻器 (MLV)，以保护电子设备免受静电放电 (ESD) 和其它瞬态事件的损坏。与天生存在磨损因数的陶瓷器件不同，这些全新器件采用硅二极管制成，这使他们能够安全吸收重复性的 ESD 尖峰或浪涌，而不会造成性能下降。与竞争技术相比，其低动态电阻可提供高达 50% 的箝位电压降低，并可确保安全消散电路产生的高达 30 A 的浪涌电流。这些器件的典型应用包括收银机终端、测试设备或仪器、医疗设备、台式和笔记本电脑、服务器、计算机外设等市场。
SD-C 系列 450 W TVS 二极管阵列特性
闪电：IEC61000-4-5，30 A (tp = 8/20 μs)
ESD：IEC61000-4-2，±30 kV 接触放电
SD 的低动态电阻仅为 0.5 Ω，SD-C 的为 0.6 Ω
低漏泄电流，最大为 1 µA
无固有磨损因数
SOD-323 封装适合现有 0805 PCB 基底面
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

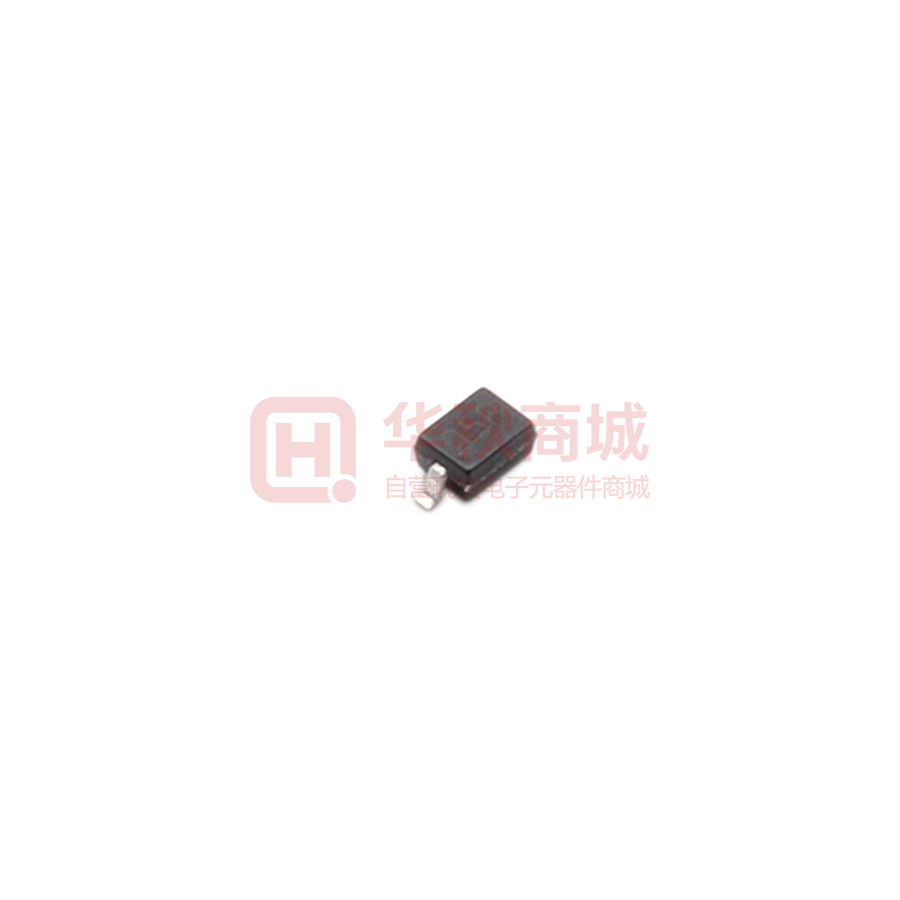

 | | SD05-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5VWM 16.8VC SOD323 | ￥0.71750 | 在线订购 |
 | | SD05C-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VRWM=5V VBR(min)=6V VC=14.5V@IPP=10A SOD323-2 | ￥0.94391 | 在线订购 |
