VSMY2853、VSMB2943 和 VSMB2948 系列红外发射器
Vishay 提供翼式、反向翼式和侧视 SMD 封装的红外发射器(VSMY2853, VSMB2943, and VSMB2948 Series Infrared Emitters)
发布时间:2018-06-14
Vishay 推出采用翼式和反向翼式侧视 SMD 封装的高功率、高速、850 nm 和 940 nm 红外发射器。这些器件拥有半强度宽视角和达到 35 mW/sr 的辐射强度。比透镜式 PLCC2 解决方案节省了空间,采用紧凑的顶视 2.3 mm x 2.3 mm x 2.5 mm 翼式和反向翼式封装,或者 2.3 mm x 2.55 mm x 2.3 mm 侧视封装。不仅开关速度快、正向电压低,还采用了 GaAIAs 表面发射器芯片 (VSMY2853) 和多量子阱 (VSMB2943、VSMB2948) 技术。
VSMY2853、VSMB2943 和 VSMB2948 系列红外发射器特性
可选多种不同的紧凑型封装,实现有效节省空间:
顶视翼式和反翼式封装 2.3 mm x 2.3 mm x 2.5 mm
测试封装 2.3 mm x 2.55 mm x 2.3 mm
半强度 ±25° 和 ± 28° 宽视角
在 100 mA 电流驱动下,典型辐射强度在 20 mW/sr 至 35 mW/sr 之间
最短 10 ns 的快速开关性能
最低 1.35 V 的低正向电压(100 mA 时)
工作温度:-40°C 至 +85°C
VSMB2943 和 VSMF2893 通过 AEC-Q101 标准认证
四周车间寿命
达到 2a 级潮湿敏感分级 (MSL),符合 J-STD-020 标准
符合 RoHS 指令 2011/65/EU
符合 JEDEC JS709A 无卤素标准
符合 Vishay 的"绿色"标准
VSMY2853、VSMB2943 和 VSMB2948 系列红外发射器应用
平板电脑 IR 触摸屏
3D 电视应用中的快门眼镜同步
遥控
光帘
光栅
计量系统
用于接近应用的外部发射源
汽车应用
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| VSMB2943GX01 | 红外发射管-光电器件 | EMITTER IR 940NM 100MA SMD | ¥4.26600 | 在线订购 | |
| VSMY2853G | 红外发射管-光电器件 | EMITTER IR 850NM 100MA SMD | ¥4.84920 | 在线订购 | |

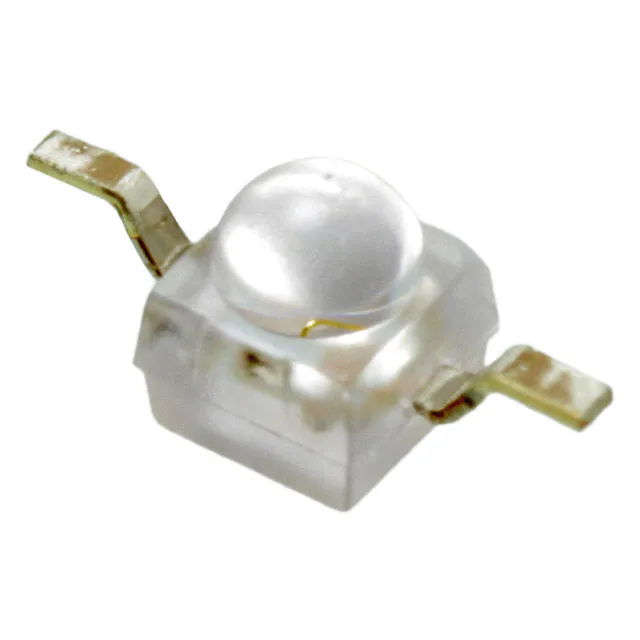

| VSMY2853SL | 红外发射管-光电器件 | Infrared (IR) Emitter 850nm 1.65V 100mA 35mW/sr @ 100mA 56° 2-SMD, Gull Wing | ¥4.69023 | 在线订购 | |

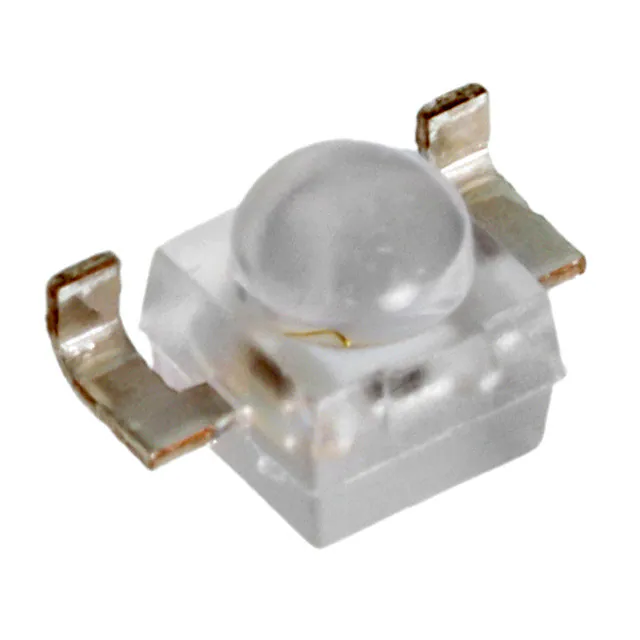

| VSMB2943RGX01 | 红外发射管-光电器件 | Infrared (IR) Emitter 940nm 1.35V 100mA 20mW/sr @ 100mA 50° 2-SMD, Z-Bend | 在线订购 | ||
| VSMB2943SLX01 | 红外发射管-光电器件 | Infrared (IR) Emitter 940nm 1.35V 100mA 20mW/sr @ 100mA 50° 2-SMD, Gull Wing | ¥4.94640 | 在线订购 | |
| VSMY2853RG | 红外发射管-光电器件 | EMITTER IR 850NM 100MA SMD | ¥2.42654 | 在线订购 | |
| VSMB2948SL | 红外发射管-光电器件 | Infrared (IR) Emitter 940nm 1.35V 100mA 20mW/sr @ 100mA 50° 2-SMD, Gull Wing | ¥2.05868 | 在线订购 |
