Picoflex® 连接器
Molex 的 Picoflex 针座和插座（Picoflex® Connectors）采用坚固可靠的空间节省型封装，可提供高功率和信号，适用于各式各样的线对板应用。
发布时间：2018-06-14
Molex 的 Picoflex 电源和信号连接器外形扁平，能在扁平柔性连接器不适用的情况下提供高密度解决方案。 Picoflex 连接器的电路规格为 4 至 26，能够配接全球标准的 1.27 mm 电缆。 经测试，该器件满足汽车、工业和消费电子行业的高震动和高冲击要求，是以下众多应用的理想器件，如太阳能应用、称重系统、汽车信息娱乐系统、计算机外围设备、电信和便携式心脏监测仪。 Picoflex 连接器在垂直配接时的配接高度为 6.40 毫米，比传统的 1.27 毫米连接器系统减少大约 15%。 强大的一体式上外壳具有出色的电缆固定力，是小型电路尺寸应用的理想选择。 这种高可靠性触头的特点为：连接电缆时采用四点接口，在接头和插座之间采用两个接触点。 Picoflex 还为 PCB 以及插孔式连接器和接头之间提供出色的极化。 提供多种电镀选择，包括镀锡、镀金或者金覆钯镍。 提供应用工具。 Molex 已扩大了 Picoflex 系列，其中包括反向基底面 SMT 针座。 提供有锁闩和无锁闩类型，并可选配高温镀层。
Picoflex® 连接器特性
标准通孔、垂直针座适于波峰焊接
垂直、通孔针座采用 IR 兼容型高温尼龙 4/6 制造
标准 90325 系列的纯 SMT 摩擦锁针座版本采用带 SMT 焊尾的高温材料
反向 PCB 基底面 SMT 针座；与 Tyco 的 Micro-MaTch 188275 系列兼容
Picoflex® 连接器应用
替代性能源
汽车
消费
数据/通信
医疗
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

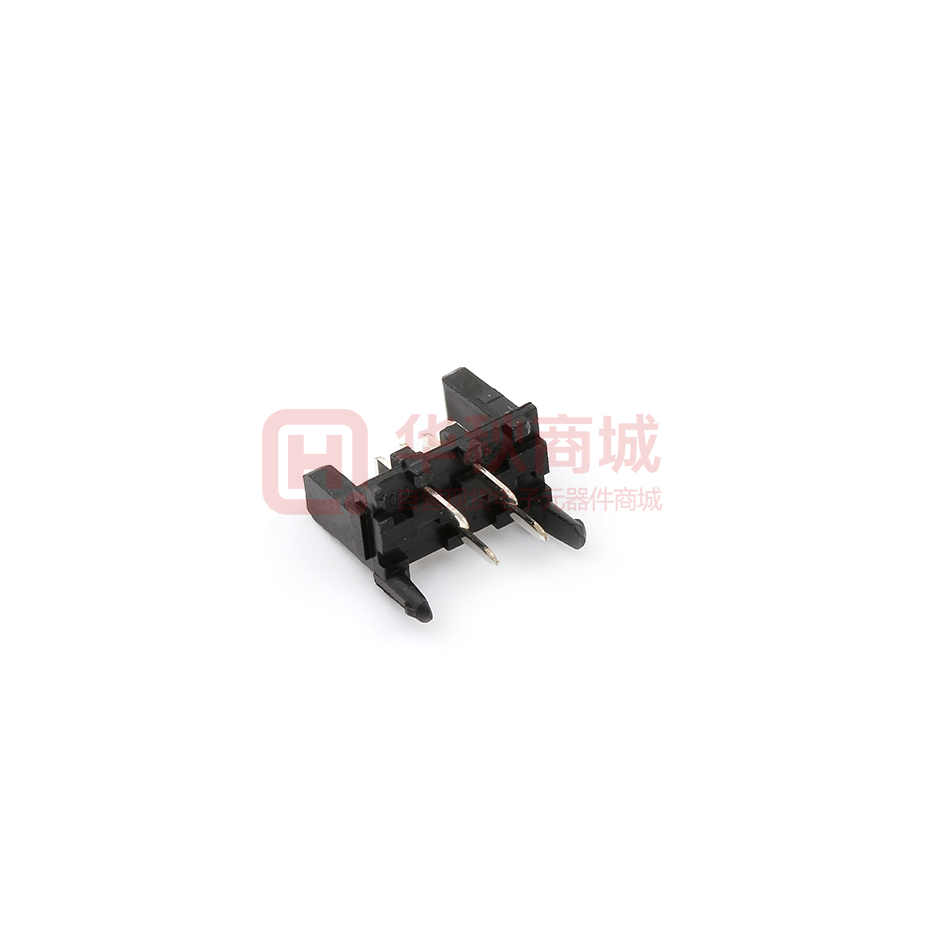

 | | 0903250004 | 线对板连接器-连接器 | 线对板 4Pin 间距1.27mm 1排 直插 | ￥0.77885 | 在线订购 |
 | | 0903250006 | 排针-连接器 | CONN HEADER 6POS 1.27MM TIN | 在线订购 | |
 | | 0903250008 | 排针-连接器 | CONN HEADER 8POS 1.27MM TIN | 在线订购 | |
 | | 0903250024 | 排针-连接器 | 1.27MM PF HDR LOPRO POLZ BLK | 在线订购 | |
 | | 0903253004 | 排针-连接器 | CONN HEADER 4POS 1.27MM GOLD | 在线订购 | |
 | | 0903250014 | 排针-连接器 | CONN HEADER 14POS 1.27MM TIN | 在线订购 | |
 | | 0903253008 | 排针-连接器 | CONN HEADER 8POS 1.27MM GOLD | 在线订购 | |
 | | 0903250016 | 排针-连接器 | CONN HEADER 16POS 1.27MM TIN | 在线订购 | |
 | | 0903253010 | 排针-连接器 | CONN HEADER 10POS 1.27MM GOLD | 在线订购 | |
 | | 0903250026 | 排针-连接器 | CONN HEADER 26POS 1.27MM TIN | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0907790001 | 排针-连接器 | 4 位 接头，无罩 连接器 0.050"（1.27mm） 通孔 锡 | 在线订购 | |
 | | 0907790002 | 排针-连接器 | 1.27MM PF HDR LOPRO HT NAT SN | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0908140812 | 排针-连接器 | CONN HEADER 12POS 1.27MM SMD TIN | 在线订购 | |
 | | 0908140910 | 排针-连接器 | CONN HDR 10POS 1.27MM VERT SMD | 在线订购 | |
 | | 0908140706 | 排针-连接器 | P/FLEX SMT H/R W/O PEGS | ￥7.25173 | 在线订购 |
 | | 0908140916 | 排针-连接器 | CONN HDR 16POS 1.27MM VERT SMD | 在线订购 | |
 | | 0908140808 | 排针-连接器 | CONN HEADER 8POS 1.27MM SMD TIN | 在线订购 | |
| | 0908140806 | 排针-连接器 | CONN HEADER 6POS 1.27MM SMD TIN | 在线订购 | |
 | | 0908140814 | 排针-连接器 | PICOFLEXSMTHEADER | 在线订购 | |
 | | 0908140826 | 排针-连接器 | CONN HEADER 26POS 1.27MM SMD TIN | 在线订购 | |
| | 0908140816 | 排针-连接器 | CONN HEADER 16POS 1.27MM SMD TIN | 在线订购 | |
 | | 0908140820 | 排针-连接器 | CONN HEADER 20POS 1.27MM SMD TIN | 在线订购 |
