QUAD HiFREQ系列
用于RF应用的多层陶瓷电容器（QUAD HiFREQ Series）来自Vishay
发布时间：2018-06-14
Vishay推出了一系列高功率，表面贴装，多层陶瓷芯片电容器（MLCC），外壳尺寸为0505和1111。QUAD HiFREQ系列专为电信，医疗，军事和工业设备和仪器仪表中的高频RF应用而设计，具有超高Q> 2000，低至0.01Ω的超低ESR和1500 V的额定电压。
Vishay Vitramon基于极其稳定的陶瓷电介质并提供高串联谐振频率（SRF）和并联谐振频率（PRF），旨在为关键应用提供可靠的性能，如滤波器和阻抗匹配网络，定时电路，混频器和振荡器。
QUAD HiFREQ系列提供200 V至1500 V的宽工作电压，以及1.0 pF至1000 pF的宽电容范围。这些器件具有±0.1 pF的严格公差，极佳的老化率，每十年0％，工作温度范围为-55°C至+ 125°C。
采用贵金属电极技术（NME）制造，采用湿法制造工艺，电容器不含卤素，符合RoHS标准，符合Vishay“绿色”标准，采用镍阻挡端子制造，带有100％雾锡板，用于回流焊组装（代码“X”）。此外，电容器还提供带铅轴承（最小4％）端接表面（代码“L”）。
QUAD HiFREQ系列特性
超低ESD（150 kHz时为0.01Ω，外壳尺寸为1100 pF）
超高Q（> 2000）
高串联谐振频率（SRF）和并联谐振频率（PRF）
四箱系列0505和1111
高压（0505为250 V，1111为1500 V）
QUAD HiFREQ系列应用
电信
医用器材
军事通讯
仪表
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

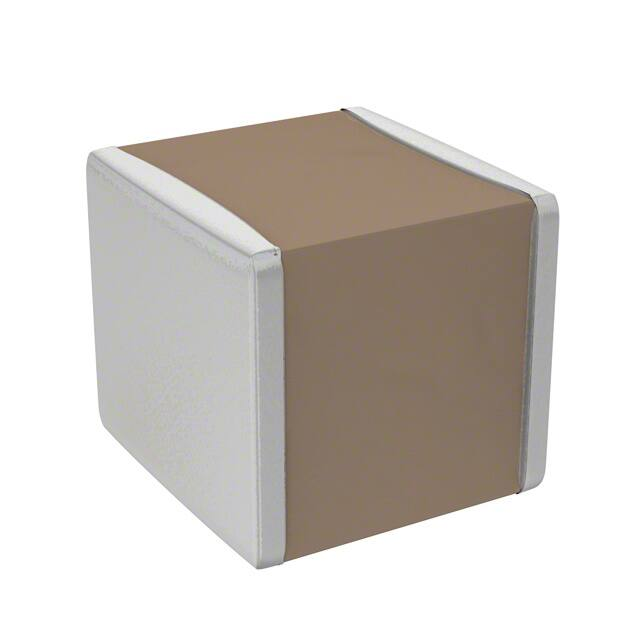

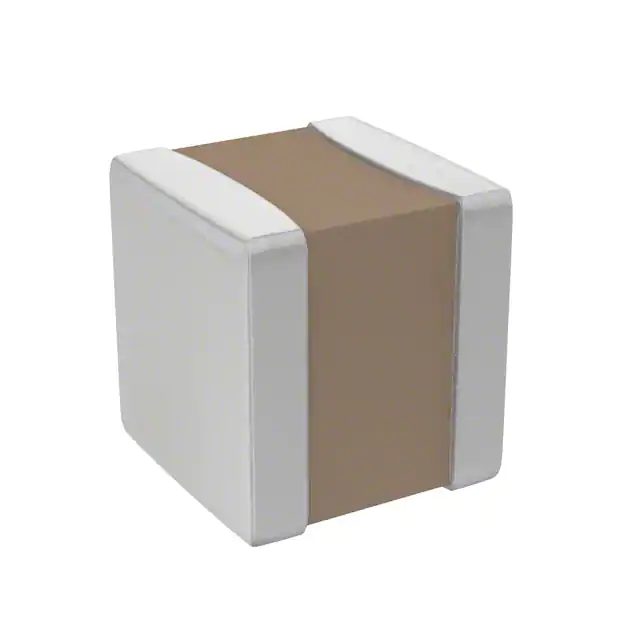

 | | VJ1111D102KXDAT | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 1nF ±10% 300V C0G(NP0) | ￥4.57519 | 在线订购 |
 | | VJ1111D470JXRAJ | 贴片电容（MLCC）-电容器 | 47 pF ±5% 1500V（1.5kV） 陶瓷电容器 C0G，NP0 1111（2828 公制） | ￥12.88451 | 在线订购 |
| | VJ1111D561KXDAT | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 560pF ±10% 300V C0G(NP0) | ￥2.81288 | 在线订购 |
 | | VJ0505D470JXPAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0505 47pF ±5% 250V C0G(NP0) | ￥1.06399 | 在线订购 |
 | | VJ0505D300JXPAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0505 30pF ±5% 250V C0G(NP0) | ￥1.46152 | 在线订购 |
| | VJ1111D180JXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 18pF ±5% 1.5KV C0G(NP0) | ￥5.09877 | 在线订购 |
| | VJ1111D301KXLAT | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 300pF ±10% 630V C0G(NP0) | ￥8.17322 | 在线订购 |
| | VJ1111D100JXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 10pF ±5% 1.5KV C0G(NP0) | ￥5.09877 | 在线订购 |
| | VJ1111D121KXGAT | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 120pF ±10% 1KV C0G(NP0) | ￥4.57519 | 在线订购 |
| | VJ1111D3R9CXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 3.9pF ±0.25pF 1.5KV C0G(NP0) | ￥4.96414 | 在线订购 |
| | VJ1111D2R0BXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 2pF ±0.1pF 1.5KV C0G(NP0) | ￥17.03099 | 在线订购 |
 | | VJ1111D2R2BXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 2.2pF ±0.1pF 1.5KV C0G(NP0) | ￥7.01809 | 在线订购 |
| | VJ1111D1R8BXRAJ | 贴片电容（MLCC）-电容器 | 1.8 pF ±0.1pF 1500V（1.5kV） 陶瓷电容器 C0G，NP0 1111（2828 公制） | ￥6.52761 | 在线订购 |
| | VJ1111D0R5VXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 0.5pF ±0.05pF 1.5KV C0G(NP0) | 在线订购 | |
 | | VJ0505D101JXCAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0505 100pF ±5% 200V C0G(NP0) | ￥1.46152 | 在线订购 |
 | | VJ0505D560JXPAJ | 陶瓷电容/独石电容-电容器 | CAP CER 56PF 250V C0G/NP0 0505 | 在线订购 | |
 | | VJ1111D3R3CXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 3.3pF ±0.25pF 1.5KV C0G(NP0) | ￥4.09090 | 在线订购 |
| | VJ1111D4R7CXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 4.7pF ±0.25pF 1.5KV C0G(NP0) | ￥6.02654 | 在线订购 |
| | VJ1111D5R6CXRAJ | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 1111 5.6pF ±0.25pF 1.5KV C0G(NP0) | ￥9.95722 | 在线订购 |
| | VJ1111D150JXRAJ | 贴片电容（MLCC）-电容器 | 15 pF ±5% 1500V（1.5kV） 陶瓷电容器 C0G，NP0 1111（2828 公制） | ￥12.86141 | 在线订购 |
