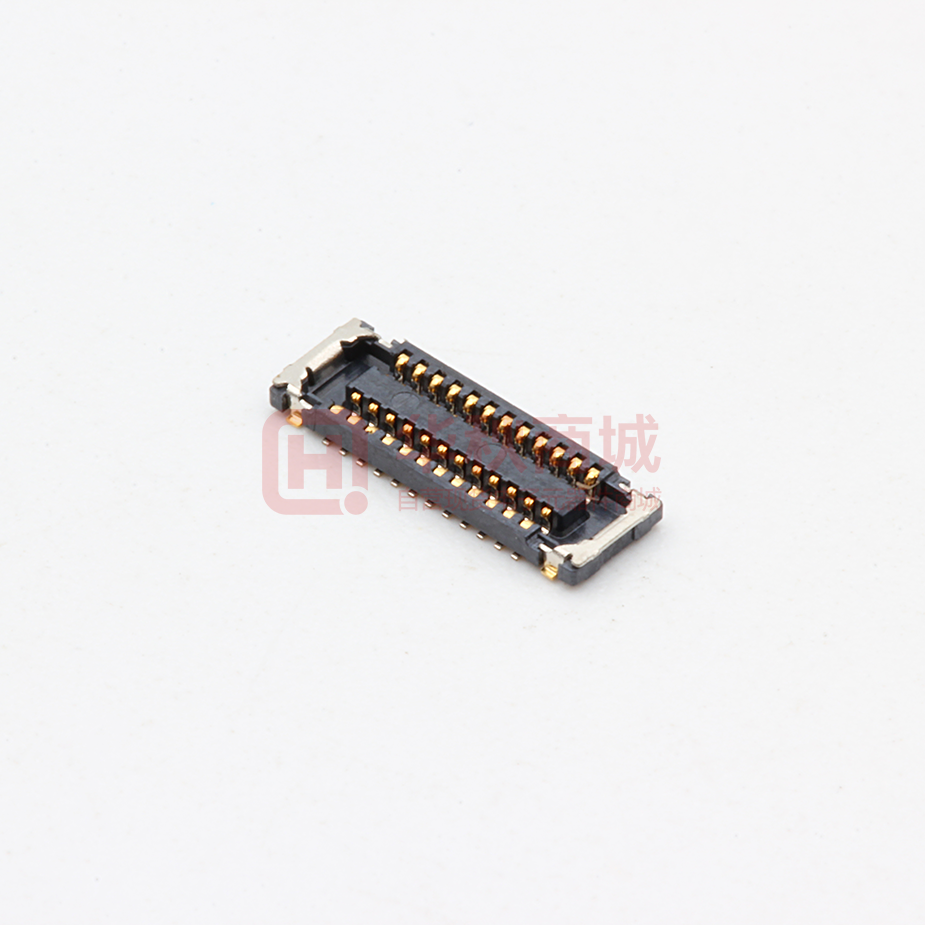

SlimStack™ 0.40mm 间距板对板连接器
外型扁平且超窄的 Molex 连接器(SlimStack™ 0.40 mm Pitch Board-to-Board Connectors)是紧密封装应用的理想选择
发布时间:2018-06-14
Molex 的 SlimStack 0.40 mm 连接器系列的堆叠高度低至 0.70 mm,宽度窄至 2.50mm。 许多 Slimstack 0.40mm 版本均可互换使用且基底面兼容,因此,无需改变 PCB 布局就能实现各种堆叠高度。
Slimstack 0.40 mm 连接器的独有特性包括:防止焊剂侵入的镀镍保护层、确保可靠配接的摩擦锁、一个用于提高接触可靠性的两点接触设计版本,以及用于承受冲击、振动应用的大配接固定力版本。
SlimStack™ 0.40mm 间距板对板连接器特性
CleanPointTM 触头设计,实现了防焊剂可靠性
高配接保持力版本
双点触头设计用于稳定信号
镍栅镀层,可防止焊料侵入
可实现牢固配接的摩擦锁
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 5037761010 | 板对板连接器-连接器 | 板对板 间距0.4mm 10pin H=0.68mm 母座 带定pin | ¥0.34608 | 在线订购 | |
| 5037721010 | 板对板连接器-连接器 | CONN RCPT 10POS 0.4MM SMD GOLD | 在线订购 | ||
| 5037763010 | 板对板连接器-连接器 | CONN PLUG 30CKT DUAL SMD | 在线订购 | ||
| 5037763410 | 板对板连接器-连接器 | CONN PLUG 34CKT DUAL SMD | 在线订购 | ||
| 5037761610 | 板对板连接器-连接器 | CONN PLUG 16CKT DUAL SMD | 在线订购 | ||
| 5037722010 | 板对板连接器-连接器 | CONN RCPT 20POS 0.4MM SMD GOLD | 在线订购 | ||
| 5037722410 | 板对板连接器-连接器 | 板对板 间距0.40mm 24Pin(2x12) 镀金 插座(母) 立贴 | ¥1.57780 | 在线订购 | |
| 5037762010 | 板对板连接器-连接器 | CONN PLUG 20CKT DUAL SMD | ¥2.41877 | 在线订购 | |
| 5037762410 | 板对板连接器-连接器 | CONN PLUG 24CKT DUAL SMD | ¥6.59880 | 在线订购 | |
| 5037723010 | 板对板连接器-连接器 | CONN RCPT 30POS 0.4MM SMD GOLD | ¥6.56640 | 在线订购 | |
| 5037721610 | 板对板连接器-连接器 | CONN RCPT 16POS 0.4MM SMD GOLD | 在线订购 | ||
| 5037723410 | 板对板连接器-连接器 | 34 Position Connector Receptacle, Outer Shroud Contacts Surface Mount Gold | 在线订购 |
