74LVC1G 和 74AUP1G 系列
Diodes Incorporated 的 74LVC1G 和 74AUP1G 系列（74LVC1G and 74AUP1G Families）是采用 DFN0808 封装的单栅极逻辑零件
发布时间：2018-06-14
Diodes Incorporated 推出两个单栅极逻辑器件系列，它们采用了世界上最小封装之一的 DFN0808 封装。 微型 74AUP1G 和 74LVC1G 系列逻辑器件采用 0.8 mm 方形基底面，板外高度为 0.35 mm，大大减少了便携式消费类电子设备的占用空间和重量，例如手机和平板电脑。 DFN0808 封装采用独特的菱形引脚配置，可确保相同的引脚间距 (0.5 mm)，因此不需要专用焊接模具。 Diodes Incorporated 首先推出采用新封装选项的 14 个 74AUP1G 零件和 11 个 74LVC1G 零件。
74LVC1G 产品在 1.6 V 至 5.5 V 宽电源范围内工作，可直接连接 TTL 电平。 74AUP1G 产品在 0.8 V 至 3.6 V 较低电源电压范围内工作，可实现更低的功耗，有助于延长电池使用寿命。 这两个行业标准逻辑产品系列均具有以下功能：NAND、OR、XOR、逆变器（简单、开漏输出和施密特触发器变体）和缓冲器（开漏输出、施密特触发器和三态输出变体）。 NOR、AND（带开漏输出），且 74AUP1G 逻辑器件系列还采用了一个简单的缓冲器。
74LVC1G 和 74AUP1G 系列特性
电源电压范围：0.8 V 至 5.5 V
按照 JESD 22 标准通过了 ESD 保护测试
超过 200 V 的机器模型 (A115)
超过 2000 V 的人体模型 (A114)
超过 1000 V 的充电设备模型 (C101)
闩锁能力超过 100 mA，符合 JESD 78 标准
封装选择范围
完全无铅，完全符合 RoHS 规范
无卤素和无锑的“绿色”环保器件
74LVC1G 和 74AUP1G 系列应用
个人电脑、网络、笔记本电脑、上网本、PDA
平板电脑、电子阅读器
计算机外设、硬盘驱动器、CD/DVD ROM
TV、DVD、DVR、电视机顶盒
手机、个人导航/GPS
MP3 播放器、照相机、视频记录设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 74AUP1G02FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 1CH 2-INP DFN1010-6 | 在线订购 | |
 | | 74AUP1G07FW4-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V 6DFN | 在线订购 | |
| | 74AUP1G06FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC INVERT OD 1CH 1-INP DFN1010-6 | ￥0.50462 | 在线订购 |
| | 74AUP1G00FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 1CH 2-INP DFN1010-6 | ￥0.54692 | 在线订购 |
| | 74AUP1G08FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE AND 1CH 2-INP DFN1010-6 | ￥0.60163 | 在线订购 |
| | 74AUP1G14FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC INVERTER 1CH 1-INP DFN1010-6 | ￥0.50025 | 在线订购 |
| | 74AUP1G126FW4-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V 6DFN | ￥0.50462 | 在线订购 |
| | 74AUP1G125FW4-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V 6DFN | ￥1.57252 | 在线订购 |
| | 74AUP1G04FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC INVERTER 1CH 1-INP DFN1010-6 | ￥0.39331 | 在线订购 |
| | 74AUP1G09FW4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE AND 1CH 2-INP 6-X2DFN | ￥3.86640 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

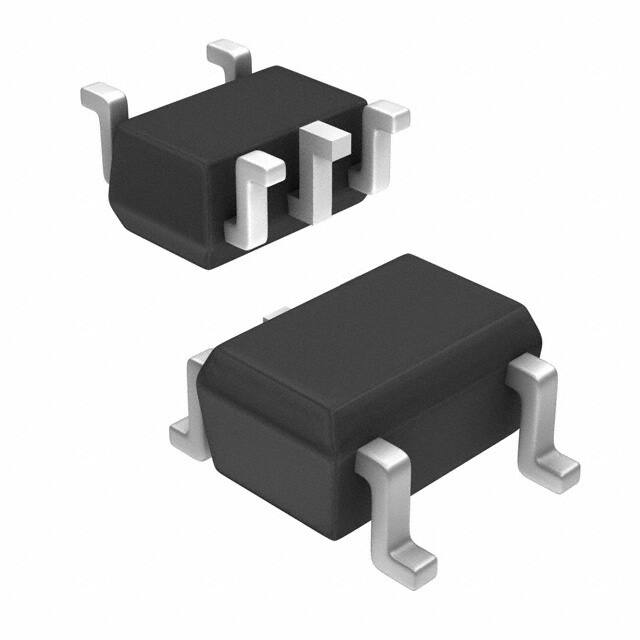

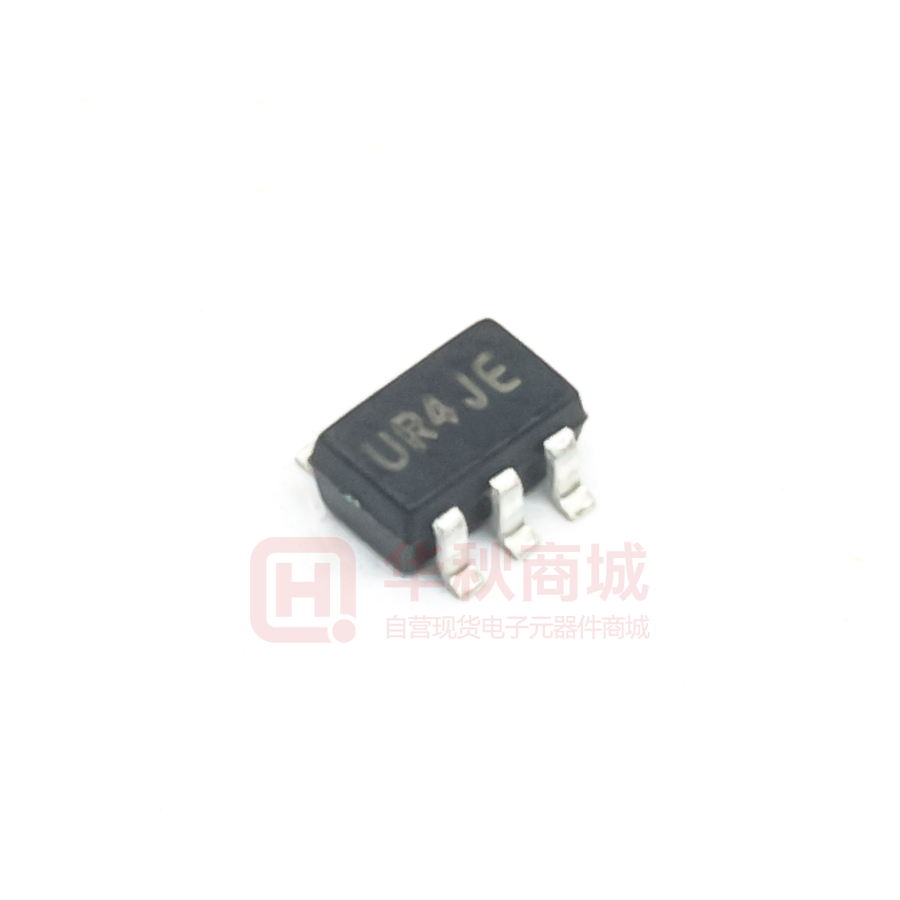

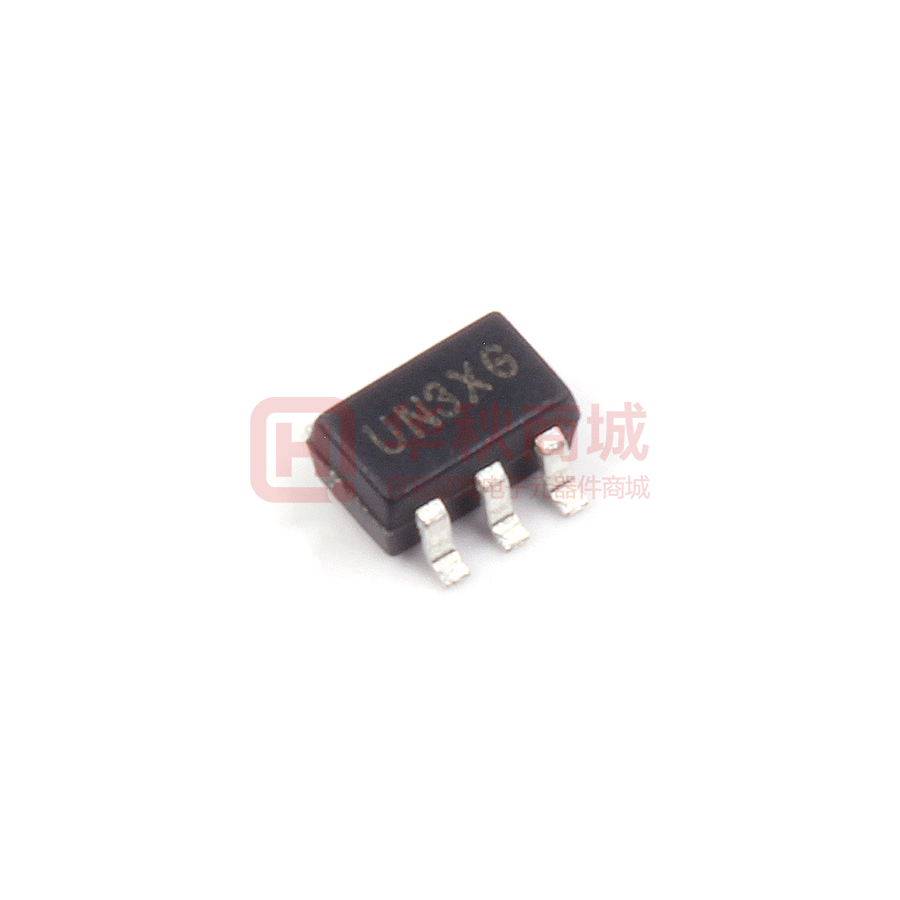

 | | 74LVC1G17SE-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUF NON-INVERT 5.5V SOT353 | ￥0.34709 | 在线订购 |
 | | 74LVC1G14SE-7 | 通用逻辑门芯片-逻辑及时序器件 | IC INVERT SCHMITT 1CH 1IN SOT353 | ￥0.39315 | 在线订购 |
| | 74LVC1G125SE-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUF NON-INVERT 5.5V SOT353 | ￥0.33305 | 在线订购 |
 | | 74LVC1G04SE-7 | 通用逻辑门芯片-逻辑及时序器件 | 单逆变器 SOT353 1.65~5.5V | ￥0.31523 | 在线订购 |
 | | 74LVC1G32W5-7 | 电压电平转换器-逻辑及时序器件 | IC GATE OR 1CH 2-INP SOT25 | ￥0.59671 | 在线订购 |
 | | 74LVC1G14W5-7 | 电压电平转换器-逻辑及时序器件 | 单施密特触发器反相器 SOT25-5 1.65~5.5V | ￥0.41927 | 在线订购 |

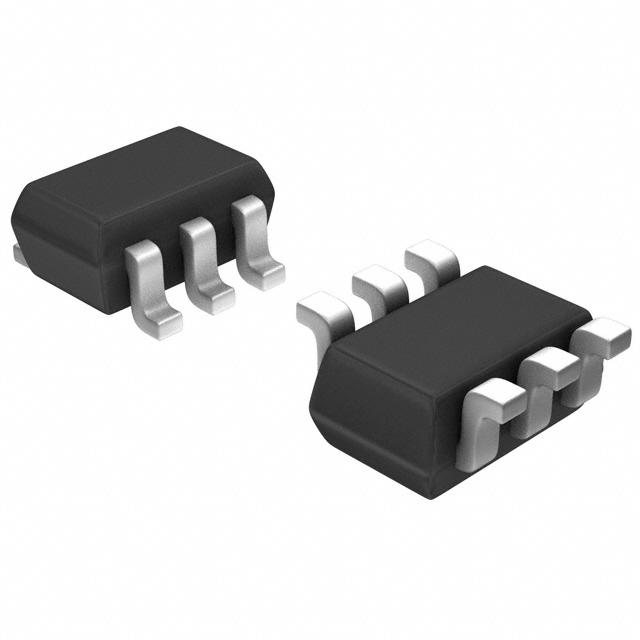

 | | 74LVC1G58DW-7 | 通用逻辑门芯片-逻辑及时序器件 | Configurable Multiple Function Configurable 1 Circuit 3 Input SOT-363 | ￥1.46880 | 在线订购 |
 | | 74LVC1G11DW-7 | 电压电平转换器-逻辑及时序器件 | IC GATE AND 1CH 3-INP SOT363 | ￥0.55036 | 在线订购 |
 | | 74LVC1G11W6-7 | 电压电平转换器-逻辑及时序器件 | IC GATE AND 1CH 3-INP SOT26 | ￥0.55192 | 在线订购 |
| | 74LVC1G07SE-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUF NON-INVERT 5.5V SOT353 | ￥0.42898 | 在线订购 |
