    30 V PowerPAIR® 3 x 3 MOSFET

    30 V PowerPAIR® 3 x 3 MOSFET

    Vishay 的 PowerPAIR® 3 x 3 MOSFET (30 V PowerPAIR® 3 x 3 MOSFET)提高了功率密度,同时运行温度低了 30%

    发布时间:2018-06-14

    Vishay Siliconix 宣布推出全新的 30 V、非对称、双通道 TrenchFET 功率 MOSFET,该器件采用 PowerPAIR® 3 mm × 3 mm 封装和第四代 TrenchFET 技术。 相比采用这种封装尺寸的前一代器件,Vishay Siliconix SiZ340DT 的导通电阻降低了 57%,功率密度提升了 25%,且能效提升了 5%。该器件通过在紧凑的封装中纳入一个高和低压侧 MOSFET,从而帮助高能效同步降压转换器降低了功耗、节省了空间并简化了设计。 SiZ340DT 的第四代 TrenchFET 技术采用先进的高密度设计,减少了导通电阻并优化了栅极电荷。 SiZ340DT 显著降低了功耗,能效比竞争产品更高,尤其是在 10 A 和更高输出电流情况下。 有了这种更高的能效,SiZ340DT 可以以相同的输出负载,实现比前一代器件低 30% 的运行温度,或提供更高的功率密度。 对于具有 10 A 至 15 A 输出电流和低于 2 V 输出电压的典型 DC/DC 拓扑结构来说,这款紧凑型 3 mm × 3 mm 的 SiZ340DT 相比使用分立器件的解决方案(例如用于高压侧的 PowerPAK® 1212-8 MOSFET 和用于低压侧的 PowerPAK SO-8)来说,其潜在 PCB 空间节省多达 77%。 该器件降低了切换损耗,并允许使用超过 450 kHz 的更高开关频率,因此可通过使用更小的电感器和电容器来缩小 PCB 尺寸。

    30 V PowerPAIR® 3 x 3 MOSFET特性

    • 高和低压侧 MOSFET 同时集成在一个紧凑的 PowerPAIR 3 mm X 3 mm 封装中

    • 通过使用分立式解决方案节省了空间、降低了元件数并简化了设计

    • TrenchFET 第四低技术使得低压侧 MOSFET 在 10 V 时的导通电阻降至 5.1 mΩ,高压侧在 10 V 时降至 9.5 mΩ。

    • 在前一代基础上提高了效率和输出能力

    • 低导通电阻乘以栅极电荷 FOM 减少了传导和开关损耗,提高了效率

    • 实现更低的工作温度或更高的功率密度

    • 实现 > 450 kHz 的高开关频率下的高效率

    • 允许使用更小的电感器和电容器,从而减少了 PCB 尺寸

    • 经过 100% Rg 和 UIS 测试

    • 无卤素,符合 JEDEC JS709A 规定

    • 符合 RoHS 指令 2011/65/EU

    30 V PowerPAIR® 3 x 3 MOSFET应用

    1. “云计算”基础架构、服务器、电信设备和各种客户端电子设备和移动计算中的同步降压设计。

    2. DC/DC 块,包括服务器、计算机、笔记本电脑、图形卡、游戏机、存储阵列、电信设备、DC/DC 模块和 POL 中的系统辅助电源轨

    3. 可为 FPGA 供电的 DC/DC 转换电路

    30 V PowerPAIR® 3 x 3 MOSFET
    图片数据手册产品型号产品分类产品描述价格操作

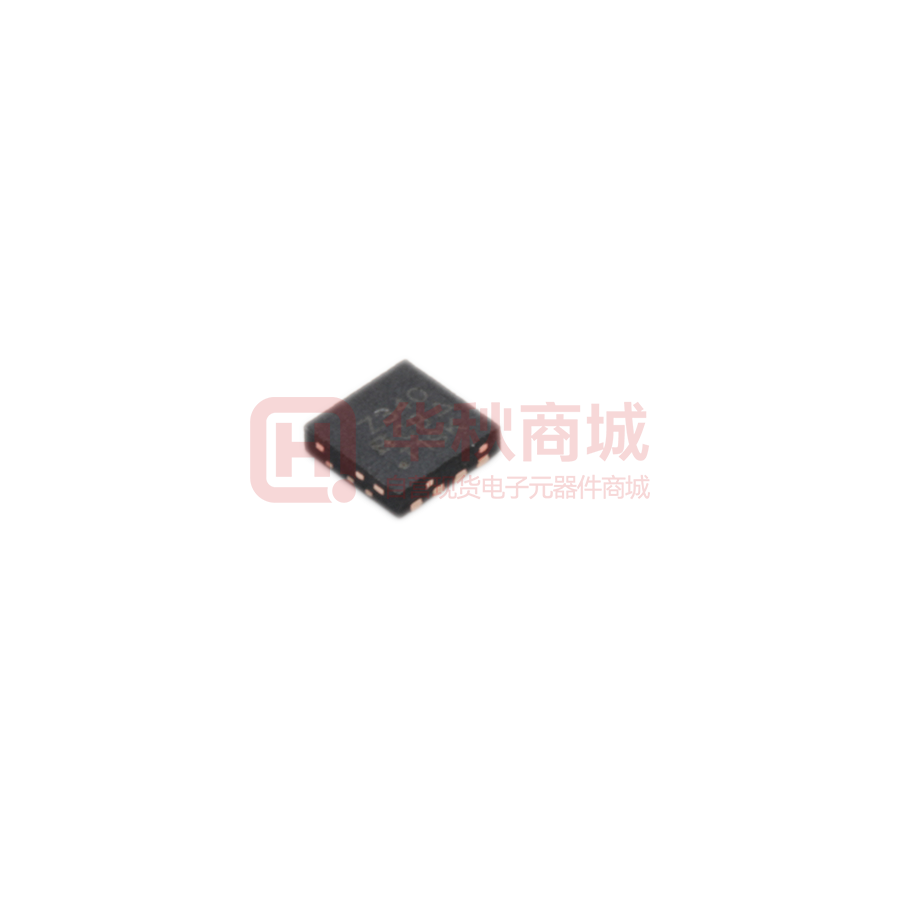

    SIZ340DT-T1-GE3MOSFETs-晶体管MOSFET - 阵列 2 个 N 通道(半桥) 30V 30A,40A 16.7W,31W 表面贴装型 8-Power33(3x3)¥4.28760在线订购
