LTF-D 系列汽车级扁平功率电感器
TDK 的 LTF-D 系列(LTF-D Series Automotive Low-Profile Power Inductor)是针对通用汽车应用的汽车级扁平功率电感器
发布时间：2018-06-14
TDK 的 LTF-D 系列功率电感器是磁屏蔽绕线式电感器，体积小巧，外形扁平，适用于汽车应用中的通用电源电路，其工作温度为 -40°C 至 +150°C。 该系列符合 AEC-Q200 标准。
LTF-D 系列汽车级扁平功率电感器特性
最大高度为 2.0 mm 和 2.2 mm、基底面为 3 mm x 3 mm、4 mm x 4 mm 和 5 mm x 5 mm 的扁平产品系列
高额定 DC 电流
磁屏蔽绕线结构
出色的 DC 偏置特性
LTF-D 系列汽车级扁平功率电感器应用
标准汽车应用
车载信息娱乐系统
汽车配件
其它汽车系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

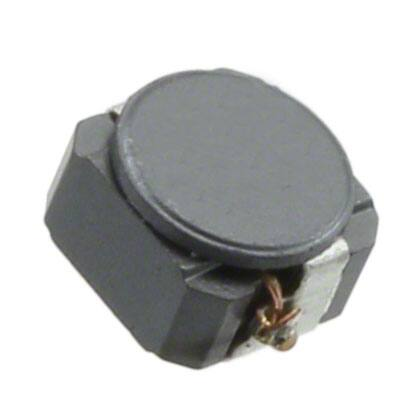

 | | LTF3020T-1R2N-D | 固定电感器-电感器 | 1.2 µH 屏蔽 鼓芯，绕线式 电感器 1.91 A 53 毫欧最大 非标准 | ￥4.25067 | 在线订购 |
| | LTF3020T-4R7N-D | 固定电感器-电感器 | LTF3020T-4R7N-D | ￥5.31360 | 在线订购 |
 | | LTF3020T-2R7N-D | 固定电感器-电感器 | 2.7 µH 屏蔽 鼓芯，绕线式 电感器 1.49 A 87 毫欧最大 非标准 | ￥5.42896 | 在线订购 |
 | | LTF3020T-150M-D | 固定电感器-电感器 | 固定电感器 Nonstandard 15µH ±20% 680mA 380mΩ | ￥11.39125 | 在线订购 |
| | LTF3020T-1R8N-D | 固定电感器-电感器 | 固定电感器 Nonstandard 1.8µH ±30% 1.78A 60mΩ | ￥5.42896 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

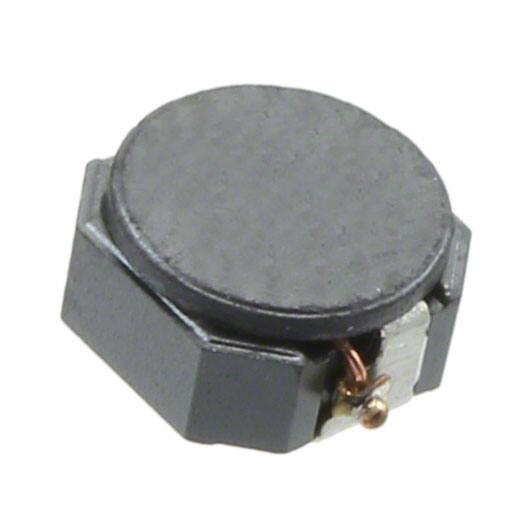

 | | LTF4022T-100M-D | 固定电感器-电感器 | 固定电感器 SMD-2 10µH ±20% 1.2A 190mΩ | 在线订购 | |
 | | LTF4022T-1R2N-D | 固定电感器-电感器 | 1.2 µH 屏蔽 鼓芯，绕线式 电感器 3.3 A 28 毫欧最大 2-SMD | ￥6.69872 | 在线订购 |
| | LTF4022T-3R3N-D | 固定电感器-电感器 | 固定电感器 SMD-2 3.3µH ±30% 2.1A 64mΩ | ￥6.69872 | 在线订购 |
| | LTF4022T-470M-D | 固定电感器-电感器 | 47 µH 屏蔽 鼓芯，绕线式 电感器 590 mA 760 毫欧最大 2-SMD | ￥6.69319 | 在线订购 |
| | LTF4022T-6R8N-D | 固定电感器-电感器 | 6.8 µH 屏蔽 鼓芯，绕线式 电感器 1.5 A 140 毫欧最大 2-SMD | ￥6.69872 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTF5022T-4R7N2R0-LC | 固定电感器-电感器 | 固定电感器 IND_5.2X5MM_SM 4.7µH ±30% 2A 5.20 x 5.00mm 2.20mm 73mΩ - - | ￥1.38620 | 在线订购 |
| | LTF5022T-2R2N3R2-LC | 固定电感器-电感器 | 固定电感器 IND_5.2X5MM_SM 2.2µH ±30% 3.2A 5.20 x 5.00mm 2.20mm 36mΩ - - | ￥1.67260 | 在线订购 |
| | LTF5022T-100M1R4-LC | 固定电感器-电感器 | 固定电感器 IND_5.2X5MM_SM 10µH ±20% 1.4A 5.20 x 5.00mm 2.20mm 140mΩ - | 在线订购 | |
| | LTF5022T-220MR98-LC | 固定电感器-电感器 | 固定电感器 IND_5.2X5MM_SM 22µH ±20% 900mA 5.20 x 5.00mm 2.20mm 280mΩ - | 在线订购 | |
 | | LTF5022T-1R2N3R4-D | 固定电感器-电感器 | 1.2 µH 屏蔽 鼓芯，绕线式 电感器 3.4 A 31 毫欧最大 非标准 | ￥7.00510 | 在线订购 |
