MLP 系列多层铁氧体功率电感器
TDK 的 MLP 系列(MLP Series Multilayer Ferrite Power Inductor)是适用于 DC-DC 转换的多层铁氧体功率电感器
发布时间:2018-06-14
TDK 的 MLP 系列电感器是采用铁氧体磁芯,专为电源电路而设计的多层电感器。 由于使用低损耗磁性材料,因此可实现用于电源电路的低损耗电感器。 MLP 系列功率电感器具有各种产品特性(随外壳尺寸变化而变化)。 'H' 型产品具有低 DC 电阻,特别适合重载能率重要的场合。 'V' 型产品具有良好的直流叠加类型特性,特别适合轻载能效重要的场合。 'S' 型产品是标准产品类型,包括一个宽电感值。
MLP 系列多层铁氧体功率电感器特性
低损耗磁性材料
小体积、扁平设计
磁屏蔽
各种尺寸
MLP 系列多层铁氧体功率电感器应用
智能电话
平板电脑
数码相机
数码摄像机
HDD
电源模块
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| MLP-POWER-KIT | 电感器套件-套件 | 固定 工具箱 125 件(25 个值 - 每个值 5 件) 表面贴装型 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

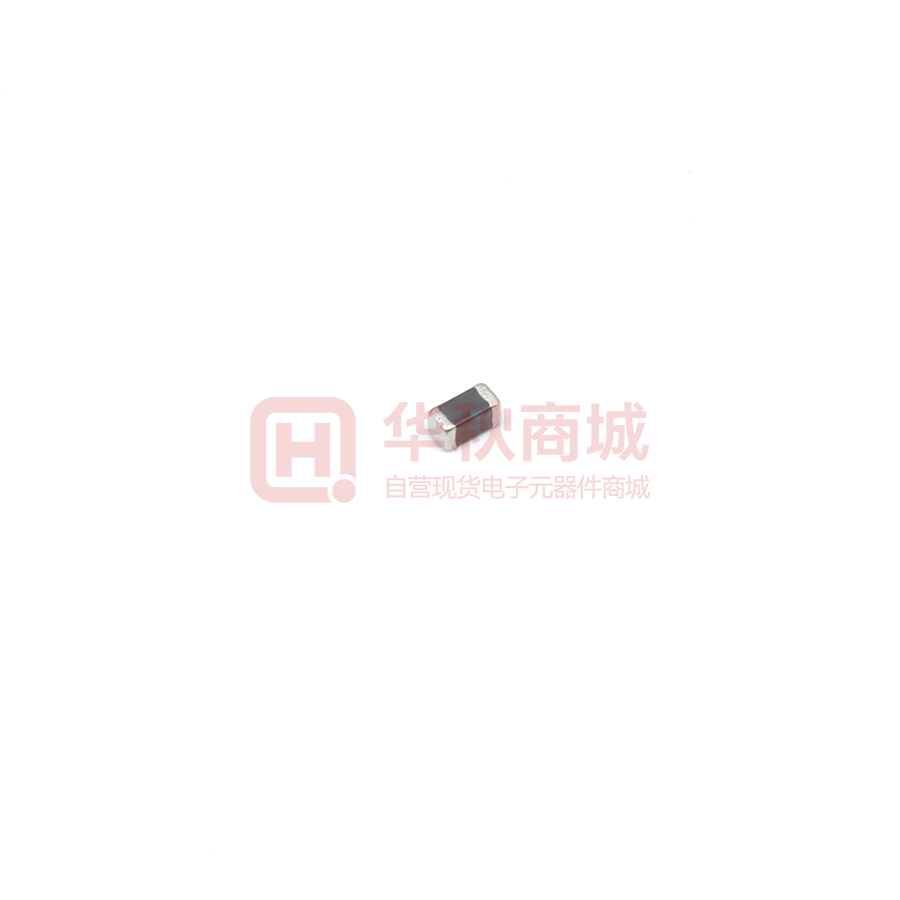

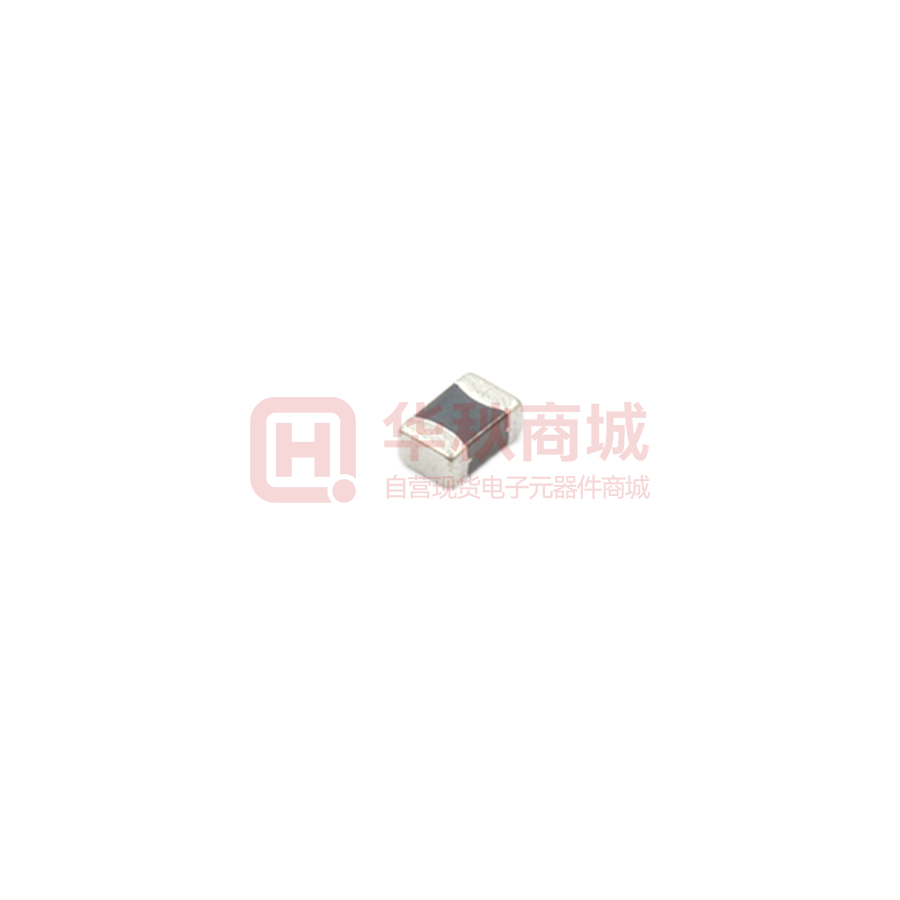

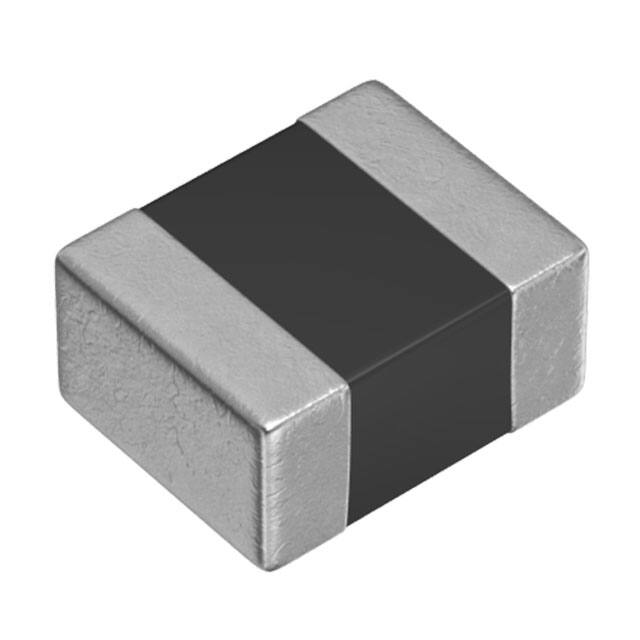

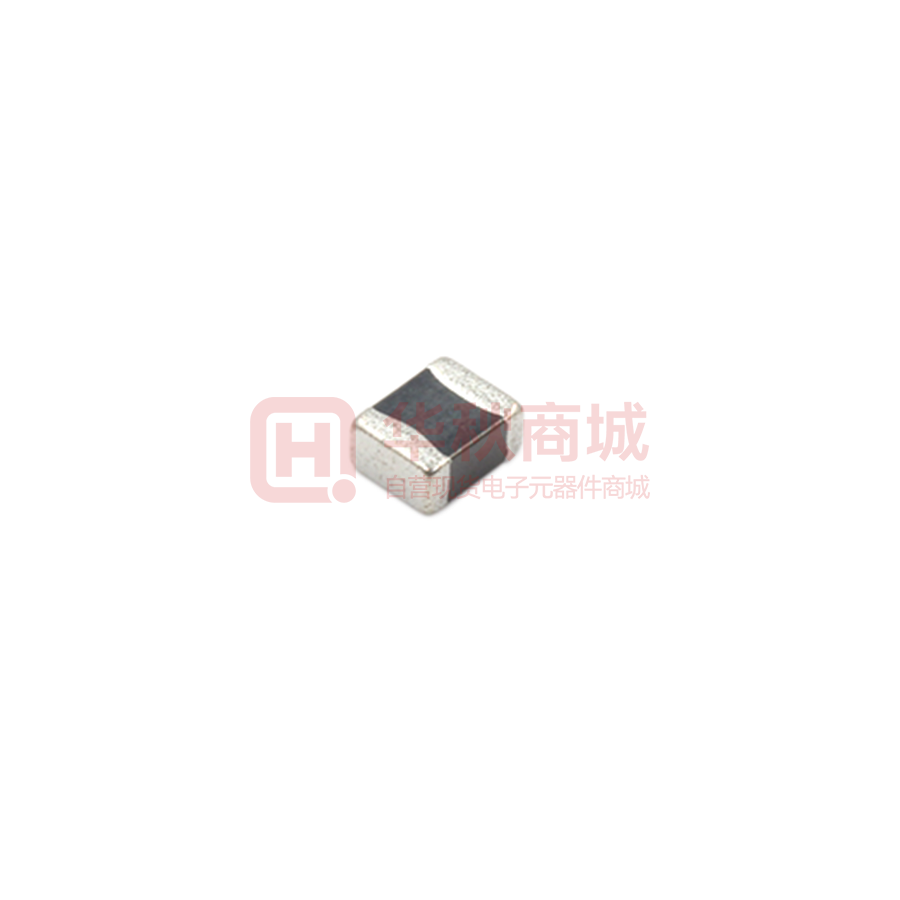

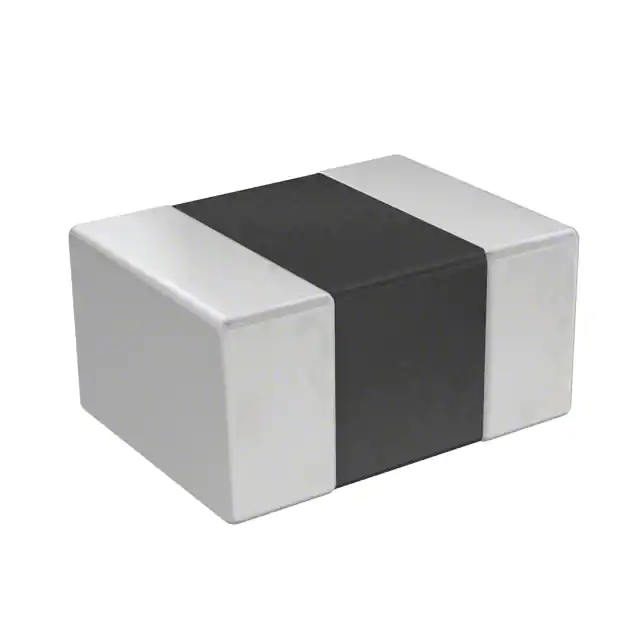

| MLP2012S2R2MT0S1 | 固定电感器-电感器 | 固定电感器 0805 2.2µH ±20% 800mA 2.00 x 1.25mm 1.00mm 230mΩ - - | ¥0.76650 | 在线订购 | |
| MLP2520S100MT0S1 | 功率电感-电感器 | 功率电感 10µH ±20% 1008 1.00mm 2.50 x 2.00mm 280mΩ 700mA | ¥0.39450 | 在线订购 | |
| MLP2012S1R5MT0S1 | 固定电感器-电感器 | 固定电感器 0805 1.5µH ±20% 1A 208mΩ | ¥1.01996 | 在线订购 | |
| MLP2012S3R3MT0S1 | 固定电感器-电感器 | 固定电感器 0805 3.3µH ±20% 900mA 2.00 x 1.25mm 1.00mm 190mΩ - - | ¥0.68483 | 在线订购 | |
| MLP2016S2R2MT0S1 | 功率电感-电感器 | 功率电感 2.2µH ±20% 0806 1.00mm 2.00 x 1.60mm 110mΩ 1.2A | ¥0.90500 | 在线订购 | |
| MLP2016S4R7MT0S1 | 固定电感器-电感器 | 固定电感器 0806 ±20% 351mΩ | ¥0.81900 | 在线订购 | |
| MLP2016H2R2MT0S1 | 固定电感器-电感器 | 固定电感器 2016 2.2µH ±20% 1.2A 2.00 x 1.60mm 1.00mm 110mΩ - - | ¥0.51457 | 在线订购 | |
| MLP2012H2R2MT0S1 | 固定电感器-电感器 | 固定电感器 0805 2.2µH ±20% 1A 2.00 x 1.25mm 1.00mm 195mΩ | ¥0.28180 | 在线订购 | |
| MLP1608H2R2BT0S1 | 固定电感器-电感器 | 固定电感器 0603 2.2µH ±20% 750mA 1.60 x 0.80mm 0.95mm 0.3Ω - - | ¥0.60108 | 在线订购 | |
| MLP2520S4R7ST0S1 | 功率电感-电感器 | 功率电感 4.7µH ±20% 1008 1.20mm 2.50 x 2.00mm 110mΩ 1A | ¥0.37190 | 在线订购 | |
| MLP2520S100ST0S1 | 功率电感-电感器 | 固定电感器 1008 10µH ±20% 700mA 364mΩ | ¥0.68197 | 在线订购 | |
| MLP2520S1R0MT0S1 | 功率电感-电感器 | 固定电感器 1008 1µH ±20% 1.5A 110.5mΩ | ¥0.46638 | 在线订购 | |
| MLP2520S2R2MT0S1 | 功率电感-电感器 | FIXED IND 2.2UH 1.2A 90 MOHM SMD | ¥1.65010 | 在线订购 | |
| MLP2520S4R7MT0S1 | 功率电感-电感器 | 功率电感 4.7µH ±20% 1008 1.00mm 2.50 x 2.00mm 130mΩ 1A | ¥0.57260 | 在线订购 | |
| MLP1005M1R0DT0S1 | 固定电感器-电感器 | 固定电感器 0402 1µH ±20% 0.5A 1.00 x 0.50mm 0.70mm 530mΩ - - | ¥2.93870 | 在线订购 | |
| MLP2012V1R0MT0S1 | 固定电感器-电感器 | 固定电感器 0805 1µH ±20% 900mA 260mΩ | ¥0.56245 | 在线订购 | |
| MLP2012V2R2MT0S1 | 固定电感器-电感器 | 固定电感器 0805 2.2µH ±20% 700mA 360mΩ | ¥1.01996 | 在线订购 | |
| MLP2016HR47MT0S1 | 固定电感器-电感器 | FIXED IND 470NH 1.7A 55 MOHM SMD | ¥2.54750 | 在线订购 | |
| MLP2012HR47MT0S1 | 固定电感器-电感器 | 固定电感器 0805 470nH ±20% 1.3A 2.00 x 1.25mm 1.00mm 70mΩ - - | ¥0.33829 | 在线订购 | |
| MLP2012HR54MT0S1 | 固定电感器-电感器 | 固定电感器 0805 540nH ±20% 1.3A 84.5mΩ | ¥0.77362 | 在线订购 |
