MIC45205/45208/45212 电源模块
26 V 输入、6 A/10 A/14 A、高性能、高密度降压型全 DC/DC 电源模块（MIC45205/45208/45212 Power Modules）
发布时间：2018-06-14
Microchip 的 MIC45205/08/12 是 6 A/10 A/14 A 高效率 DC/DC 电源模块系列。 这些模块经过特殊设计，在较低输出电压下实现了极高的性能，可满足未来高速数字处理器内核的要求。
这种封装包括功率 MOSFET、PWM 控制器、电感器和输入和输出电容器。 这款高度集成的解决方案加快了系统设计，并大大缩短了产品上市时间。 内部 MOSFET 和电感器经过优化，能够以低输出电压实现高能效。 Microchip Hyper-Speed Control™ 架构可实现超快负载瞬态响应，同时降低了所需的输出电容。

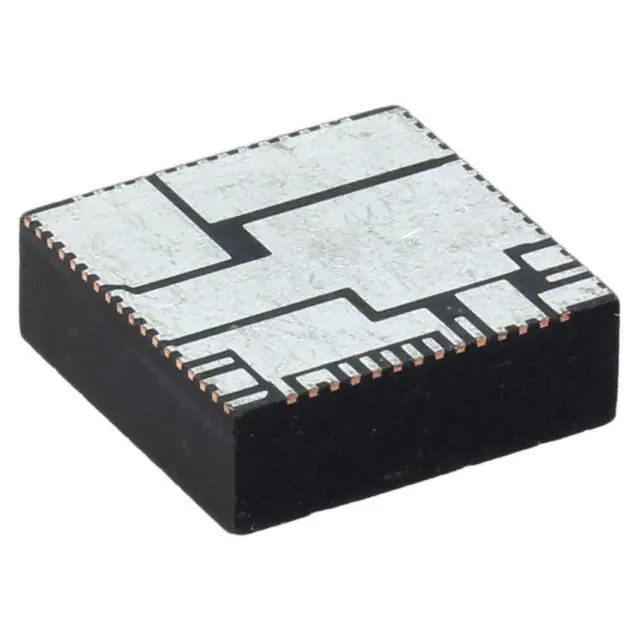

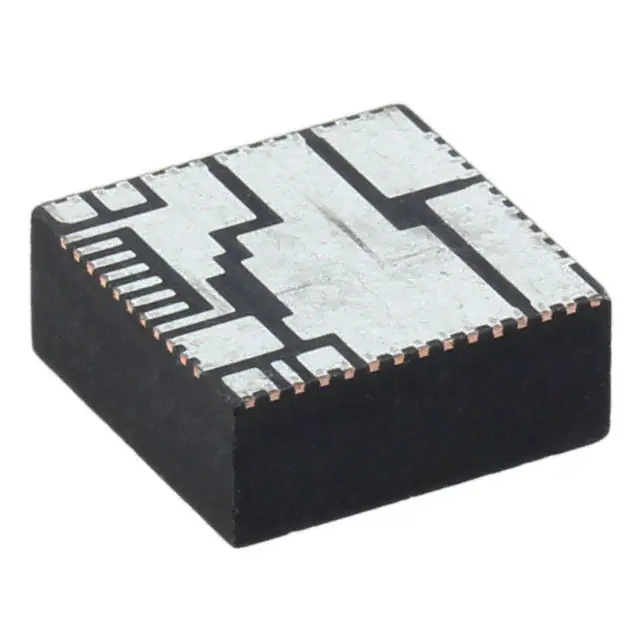

这一系列具有可调电流限制和从 200 kHz 至 600 kHz 的可编程开关频率。 另外还包括确保在电源骤降条件下正常工作的欠压锁定功能、可减小浪涌电流的内部软启动功能、折返式电流限制功能、“hiccup” 模式短路保护和热关断功能。 MIC45208 采用 52 引脚 10 mm x 10 mm QFN 封装，结工作温度范围为 -40°C 至 +125°C。
MIC45205/45208/45212 电源模块特性
高功率密度且易于使用
集成 MOSFET、电感器、电容器和无源元件
实现快速时间上市
5 mm x 5 mm x 3 mm、8 mm x 8 mm x 4 mm、12 mm x 12 mm x 4 mm QFN 封装
高开关频率减小了输出电容器的尺寸
高性能
Hyper-Speed Control™ 提供快速瞬态响应
HyperLight Load® 提高了轻负载效率
先进的铜引线框架设计，具有出色的热性能
EMI - 符合 CISPR 22 B 类规范
易于设计
0.8 V 至 5.5 V 可调节输出电压
可调限流
200 kHz 至 600 kHz 可调开关频率
完全组装且经过测试
MIC45205/45208/45212 电源模块应用
RAID 系统
网络路由器
刀片服务器
蜂窝基站
医疗测试设备
测试仪器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MIC45205-2YMP-T1 | 电源模块-电源管理 | DC/DC CONVERTER 0.8-5.5V 33W | 在线订购 | |
 | | MIC45208-2YMP-T1 | 电源模块-电源管理 | DC/DC CONVERTER 0.8-5.5V 55W | ￥102.93800 | 在线订购 |
| | MIC45205-1YMP-T1 | 电源模块-电源管理 | DC/DC CONVERTER 0.8-5.5V 33W | 在线订购 | |
 | | MIC45208-1YMP-T1 | DC-DC电源芯片-电源管理 | 直流-到-直流功率模块 4.5V～26V，10A QFN52 | 在线订购 | |
 | | MIC45212-2YMP-T1 | 电源模块-电源管理 | DC/DC CONVERTER 0.8-5.5V 77W | 在线订购 | |
| | MIC45212-1YMP-T1 | 电源模块-电源管理 | DC/DC CONVERTER 0.8-5.5V 77W | 在线订购 |
