TNPU 高精度薄膜电阻器
Vishay 的 TNPU 是一款高精度薄膜电阻器(TNPU High-Precision Thin-Film Resistor),适合用于要求紧公差和低 TCR(低至 0.02% 和 5 ppm)的应用
发布时间:2018-06-14
Vishay 的 TNPU e3 薄膜扁平片式电阻器将领先的精度与 TNPW e3 产品公认的可靠性集于一身。 这种独特组合使该器件适用于众多应用领域,如放大器、精密分压器,以及工业、汽车、航空航天、医疗和电信设备中的控制单元。 防潮能力出色,运行极其稳定、可靠,即使在恶劣环境条件下也是如此。 采用 0603、0805 和 1206 尺寸,在 -55°C 至 +125°C 整个温度范围内公差低至 ±0.02%,TCR 低至 ±5 ppm/°C。 标准电阻值范围为 100 Ω 至 511 kΩ。
TNPU 高精度薄膜电阻器特性
低温度系数:±5 ppm/°C
紧公差:±0.02%
出色的防潮能力:≤±0.25%(85°C、56 天、85% RH):
符合 AEC-Q200 标准
高长期稳定性
耐硫
符合 RoHS 规范
TNPU 高精度薄膜电阻器应用
仪表
汽车
工业设备
航空航天
电信基础设施
医疗设备
高端计算机
测试与计量设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TNPU06031K00BZEN00 | 贴片电阻-电阻器 | 贴片电阻 0603 1KΩ ±0.1% 1/10W ±5ppm/℃ | ¥10.60560 | 在线订购 | |
| TNPU060310K0BZEN00 | 贴片电阻-电阻器 | 贴片电阻 0603 10KΩ ±0.1% 1/10W ±5ppm/℃ | ¥12.35520 | 在线订购 | |
| TNPU0603100RBZEN00 | 贴片电阻-电阻器 | 100 Ohms ±0.1% 0.1W,1/10W 芯片电阻 0603(1608 公制) 耐硫,汽车级 AEC-Q200 汽车认证,防潮 薄膜 | ¥7.56649 | 在线订购 | |
| TNPU06034K99BZEN00 | 贴片电阻-电阻器 | 4.99 kOhms ±0.1% 0.1W,1/10W 芯片电阻 0603(1608 公制) 耐硫,汽车级 AEC-Q200 汽车认证,防潮 薄膜 | ¥19.59960 | 在线订购 | |
| TNPU06032K00BZEN00 | 贴片电阻-电阻器 | 贴片电阻 0603 2KΩ ±0.1% 1/10W ±5ppm/℃ | ¥7.56649 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

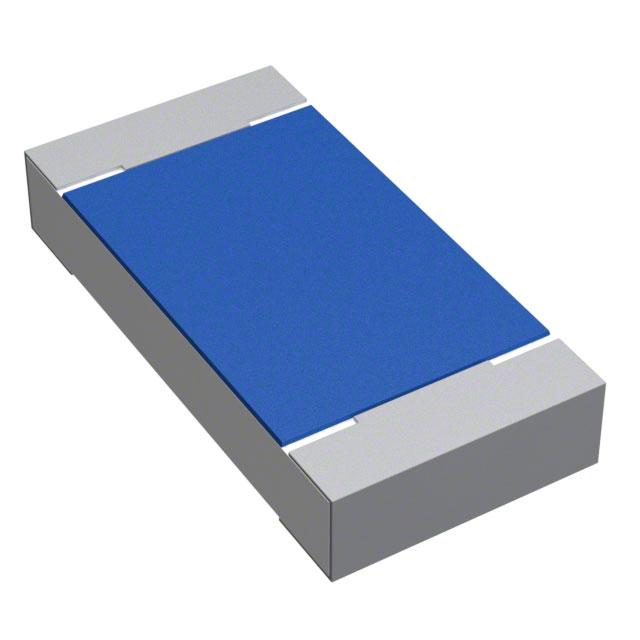

| TNPU12061K00BZEN00 | 贴片电阻-电阻器 | 贴片电阻 1206 1KΩ ±0.1% 1/4W ±5ppm/℃ | ¥10.35186 | 在线订购 | |
| TNPU120620K0BZEN00 | 贴片电阻-电阻器 | 20 kOhms ±0.1% 0.25W,1/4W 芯片电阻 1206(3216 公制) 耐硫,汽车级 AEC-Q200 汽车认证,防潮 薄膜 | ¥10.35186 | 在线订购 | |
| TNPU1206100RBZEN00 | 贴片电阻-电阻器 | TNPU1206100RBZEN00 | ¥10.35186 | 在线订购 | |
| TNPU120610K0BZEN00 | 贴片电阻-电阻器 | 贴片电阻 1206 10KΩ ±0.1% 1/4W ±5ppm/℃ | ¥10.35186 | 在线订购 | |
| TNPU12064K99BZEN00 | 贴片电阻-电阻器 | 贴片电阻 1206 4.99KΩ ±0.1% 1/4W ±5ppm/℃ | ¥10.35186 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

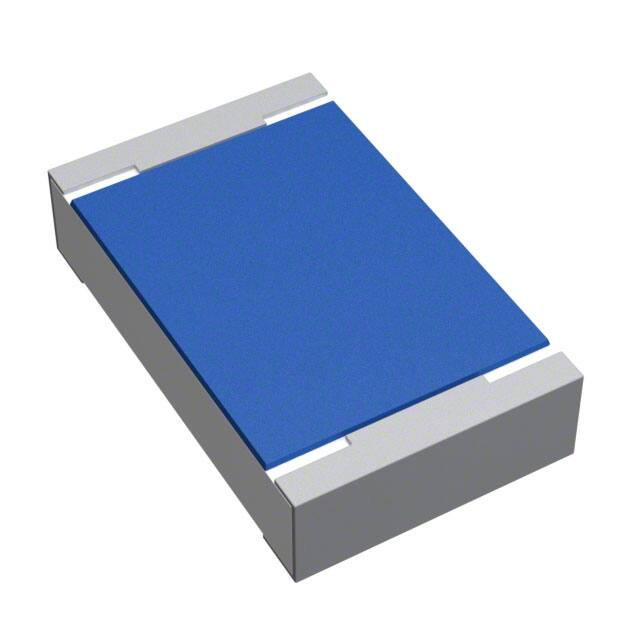

| TNPU0805100RBZEN00 | 电阻器 | 电阻器 100Ω ±0.1% 1/8W ±5ppm/℃ 0805 | ¥7.72440 | 在线订购 | |
| TNPU08054K99BZEN00 | 电阻器 | 电阻器 4.99KΩ ±0.1% 1/8W ±5ppm/℃ 0805 | ¥7.72440 | 在线订购 | |
| TNPU08052K00BZEN00 | 贴片电阻-电阻器 | 贴片电阻 0805 2KΩ ±0.1% 1/8W ±5ppm/℃ | ¥7.72440 | 在线订购 | |
| TNPU080510K0BZEN00 | 电阻器 | 电阻器 10KΩ ±0.1% 1/8W ±5ppm/℃ 0805 | ¥10.27820 | 在线订购 | |
| TNPU080520K0BZEN00 | 贴片电阻-电阻器 | 贴片电阻 0805 20KΩ ±0.1% 1/8W ±5ppm/℃ | ¥7.72440 | 在线订购 |
