Micro-Lock™ 1.25 mm 间距 SMT 线对板系统
Molex 推出采用单排、双排和自锁功能的 Micro-Lock 1.25 mm 间距 SMT 线对板系统（Micro-Lock™ 1.25 mm Pitch SMT Wire-to-Board System）
发布时间：2018-06-14
Molex 的 Micro-Lock 1.25 mm 间距系统是所有行业中严密封装应用的理想之选。在任何具有类似间距的自锁系统中，该系统具有最小总体尺寸、最高载流能力，同时还具有丰富的配接配置、出色的引脚和端子保护功能。 在直式和直角配置中均采用单排和双排形式，因此该系统非常适合需要节省空间和配接多变的任何应用。
Micro-Lock 1.25 mm 间距系统与 Micro-Lock 2.00 mm 间距系统具有许多相同特性。 这些特性包括：具有两个锁定点并能确保易于使用、可靠接触的外侧拇指闩锁设计，以及既可实现低插入力，又能保护引脚和端子的配接设计。 这两个系统的主要差异是尺寸和额定电流。 Micro-Lock 1.25 系统体积小约 75%，额定电流为 1.5 A，而 Micro-Lock 2.0 的额定电流为 3.0 A。
Micro-Lock 1.25 mm 系列采用单列配置时电路为 2-16 个，采用双列配置时为 16-40 个。 该系统的连接器和所用线束均为低卤素材料。 系统标配为自然色材料，但也可提供采用不同颜色的定制版本，以满足特定的配接和应用要求。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041851000 | 端子-连接器 | Micro-Lock 1.25 压接母端子，26-30AWG，镀锡，卷装 | ￥0.20963 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

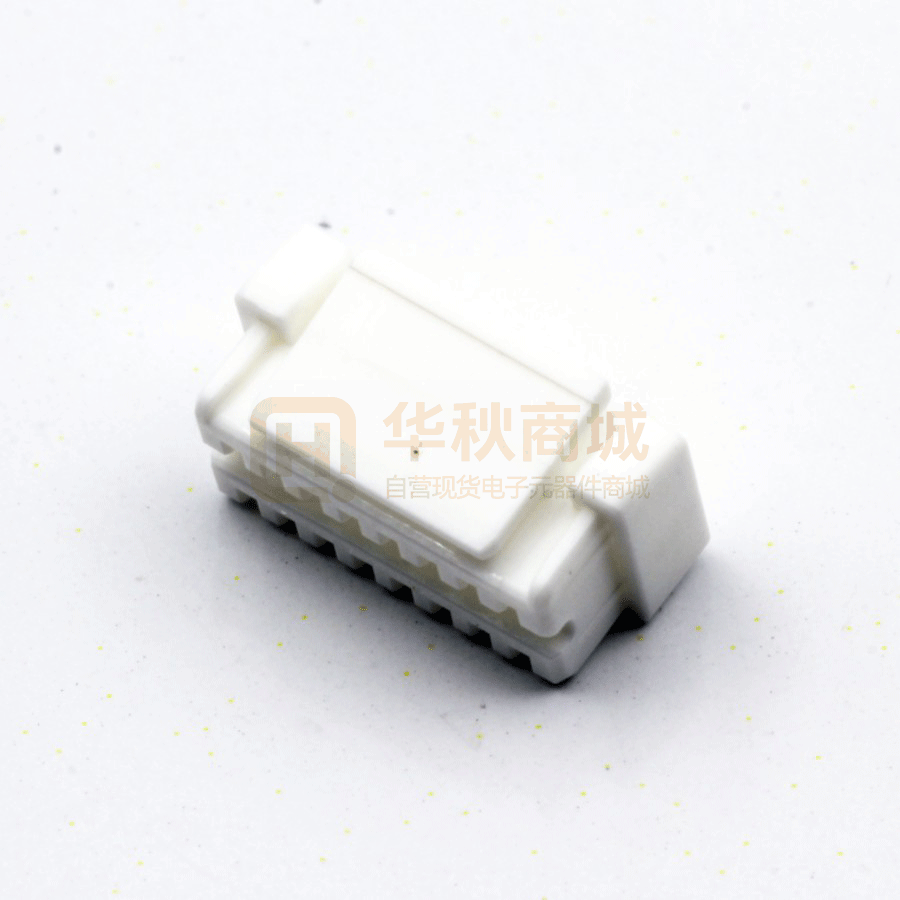

 | | 5041861600 | 胶壳及附件-连接器 | Micro-Lock 1.25 插头胶壳，16pin，2排，白色 | ￥1.68234 | 在线订购 |
 | | 5041862000 | 胶壳及附件-连接器 | 125 WB DUAL REC HSG 20P | 在线订购 | |
 | | 5041862400 | 胶壳及附件-连接器 | 1.25MM DUAL REC HSG 24P | 在线订购 | |
 | | 5041861800 | 胶壳及附件-连接器 | 125 WB DUAL REC HSG 18P | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041871670 | 排针-连接器 | 1.25MMVERTHDR16CKTDUALROW | ￥7.17240 | 在线订购 |
 | | 5041871870 | 排针-连接器 | 504187 18P HEADER | ￥7.39107 | 在线订购 |
| | 5041872670 | 排针-连接器 | 50418726PHEADER | ￥8.36378 | 在线订购 |
 | | 5041872470 | 排针-连接器 | 1.25MM VERT HDR 24CKT DUAL ROW | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041892470 | 排针-连接器 | 1.25MM RA HDR 24CKT DUAL ROW | ￥20.55287 | 在线订购 |
 | | 5041893270 | 排针-连接器 | 1.25MMRAHDR32CKTDUALROW | ￥18.43809 | 在线订购 |
 | | 5041894070 | 排针-连接器 | 1.25MM RA HDR 40CKT DUAL ROW | ￥31.33412 | 在线订购 |
| | 5041892070 | 排针-连接器 | 50418920PHEADER | ￥13.45245 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041930200 | 胶壳及附件-连接器 | 1.25MM SINGLE REC HSG 02P | 在线订购 | |
 | | 5041930300 | 胶壳及附件-连接器 | 1.25MM SINGLE REC HSG 03P | 在线订购 | |
 | | 5041930500 | 胶壳及附件-连接器 | 1.25MM SINGLE REC HSG 05P | 在线订购 | |
 | | 5041930600 | 胶壳及附件-连接器 | 1.25MM SINGLE REC HSG 06P | ￥0.48384 | 在线订购 |
 | | 5041930800 | 胶壳及附件-连接器 | 8 Position Rectangular Housing Connector Receptacle Natural 0.049" (1.25mm) | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041940570 | 排针-连接器 | 1.25MM VERT HDR 5CKT SINGLE ROW | ￥11.83457 | 在线订购 |
 | | 5041940370 | 排针-连接器 | 1.25MM VERT HDR 3CKT SINGLE ROW | ￥5.56625 | 在线订购 |
| | 5041940870 | 排针-连接器 | 8 位 接头，有罩 连接器 0.049"（1.25mm） 表面贴装 锡 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 5041950270 | 排针-连接器 | 1.25MM RA HDR 2CKT SINGLE ROW | 在线订购 | |
 | | 5041950470 | 排针-连接器 | 1.25MM RA HDR 4CKT SINGLE ROW | 在线订购 | |
 | | 5041950570 | 排针-连接器 | 1.25MM RA HDR 5CKT SINGLE ROW | ￥12.45849 | 在线订购 |
