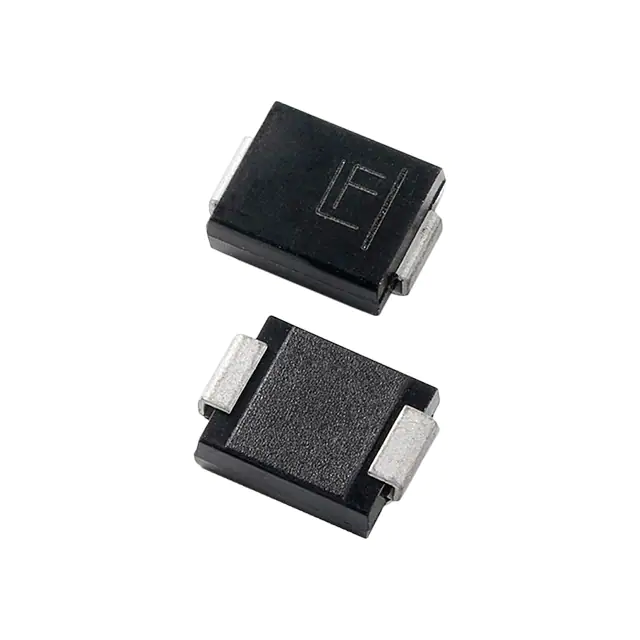

3000 W AEC-Q101 汽车级 TPSMD 系列 TVS 二极管
通过 AEC-Q101 资质认可的 Littelfuse 3000 W 汽车级 TPSMD 系列（TVS Diodes 3000 W AEC-Q101 Automotive TPSMD Series）专为保护敏感型电子设备而设计
发布时间：2018-06-14
通过 AEC-Q101 资质认可的 Littelfuse TPSMD 系列是专为敏感型电子设备设计的保护器件，能使这些设备免受雷击及其它瞬态电压现象引起的电压瞬态危害。 对于电信、计算机、工业和消费电子应用中使用的 I/O 接口、VCC 总线和其它易损坏电路，TVS 系列无疑是理想的保护器件。
3000 W AEC-Q101 汽车级 TPSMD 系列 TVS 二极管特性
通过高可靠性应用和汽车级 AEC Q101 资质认可
在 10/1000 μs 波形下拥有 3000 W 的峰值脉冲功率，重复率（占空比）：0.01%
用于为表面贴装应用，以优化板空间
扁平封装
符合 IEC 61000-4-4 (IEC801-4) 标准的数据线路 EFT 保护
快速响应时间：通常小于 1.0 ps（0 V 到 BV 最小值）
出色的箝位能力
低增量浪涌电阻
雾锡无铅电镀
达到 J-STD-020 标准规定的 1 级 MSL，LF 最大峰值为 260°C
无卤素，符合 RoHS 规范
典型失效模式可在超出指定电压或电流时提供短路保护
按照 JEDEC JESD201A 标准中表 4a 和 4c 的规定 进行锡须测试
IEC-61000-4-2 ESD 15 kV（空气）、8 kV（接触）
符合 IEC 61000-4-2 (IEC801-2) 标准的数据线路 ESD 保护器件
高于 12 V 时的典型 IR 小于 2 µA
塑料封装达到 UL (underwriters laboratory) 规定的 94V-O 可燃性等级
高温焊接保证：端子可承受 260°C/40 秒
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPSMD20A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 20VWM 32.4VC DO-214AB | ￥3.12920 | 在线订购 |
| | TPSMD22A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 22VWM 35.5VC DO-214AB | ￥8.43252 | 在线订购 |
| | TPSMD11A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 11VWM 18.2VC DO-214AB | ￥8.45815 | 在线订购 |
| | TPSMD33A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 33VWM 53.3VC DO-214AB | ￥3.82320 | 在线订购 |
| | TPSMD17A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE17VWM27.6VCDO-214AB | ￥8.42962 | 在线订购 |
| | TPSMD18A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 18VWM 29.2VC DO-214AB | ￥3.28020 | 在线订购 |
| | TPSMD30A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 30VWM 48.4VC DO-214AB | ￥8.45815 | 在线订购 |
| | TPSMD26A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 26VWM 42.1VC DO-214AB | ￥8.43252 | 在线订购 |
| | TPSMD10A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 10VWM 17VC DO-214AB | ￥3.48543 | 在线订购 |
 | | TPSMD14A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 14VWM 23.2VC DO-214AB | ￥8.43252 | 在线订购 |
