SM 系列 TVS 二极管阵列 5-36 V AEC-Q / 通用 ESD 保护
Littelfuse 的 SM 系列 TVS 二极管阵列（SM Series TVS Diode Array 5-36 V AEC-Q / General Purpose ESD Protection）能够吸收高于最大级 IEC61000-4-2 标准的重复 ESD 尖峰
发布时间：2018-06-14
Littelfuse 的双通道、通用型 SM 系列 TVS 二极管阵列能够吸收高于 IEC61000-4-2 国际标准规定的最高级别 ESD 尖峰，且无性能降级，并能安全消散高达 24 A (8/20 μs) 的感应浪涌电流，同时具有极低箝位电压。 五个电压选择：5 V、12 V、15 V、24 V、36 V。
SM 系列 TVS 二极管阵列 5-36 V AEC-Q / 通用 ESD 保护特性
较低动态电阻 (RDYN)：SM05：0.19 Ω；SM12：0.25 Ω；SM15：0.30 Ω；SM24：0.50 Ω；SM36：0.65 Ω
强大的浪涌保护能力：峰值脉冲功率：400 W (tp= 8/20 µs)；雷击，IEC61000-4-5 (tp= 8/20 µs)
增强 ESD 能力：IEC61000-4-2：±30 kV 接触放电，±30 kV 气隙放电
大大降低了箝位电压，确保现代 IC 适应行业定义的电气威胁，如 ESD (IEC61000-4-2) 和雷击浪涌 (IEC61000-4-5)
与类似解决方案相比，功率处理能力提高 25%，按照行业标准规定，这样便可对电气威胁带来更多的设计裕量。
与类似解决方案相比，ESD 承受能力提高了 2-3 倍，远超 IEC61000-4-2 标准的最高级别要求（4 级、±8kv），确保设备在现场具有最高可靠性

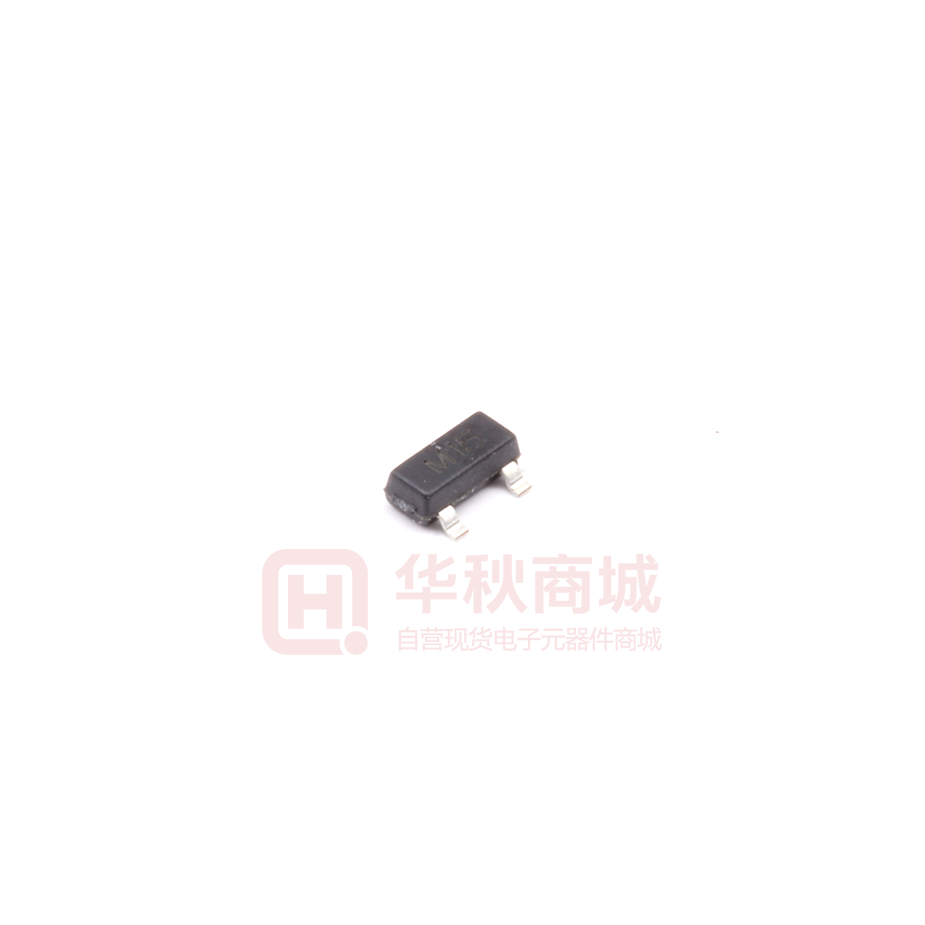

| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SM15-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管单向SOT23-3 | ￥2.71080 | 在线订购 |
 | | SM24-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 24VWM 42VC SOT23-3 | ￥1.06532 | 在线订购 |

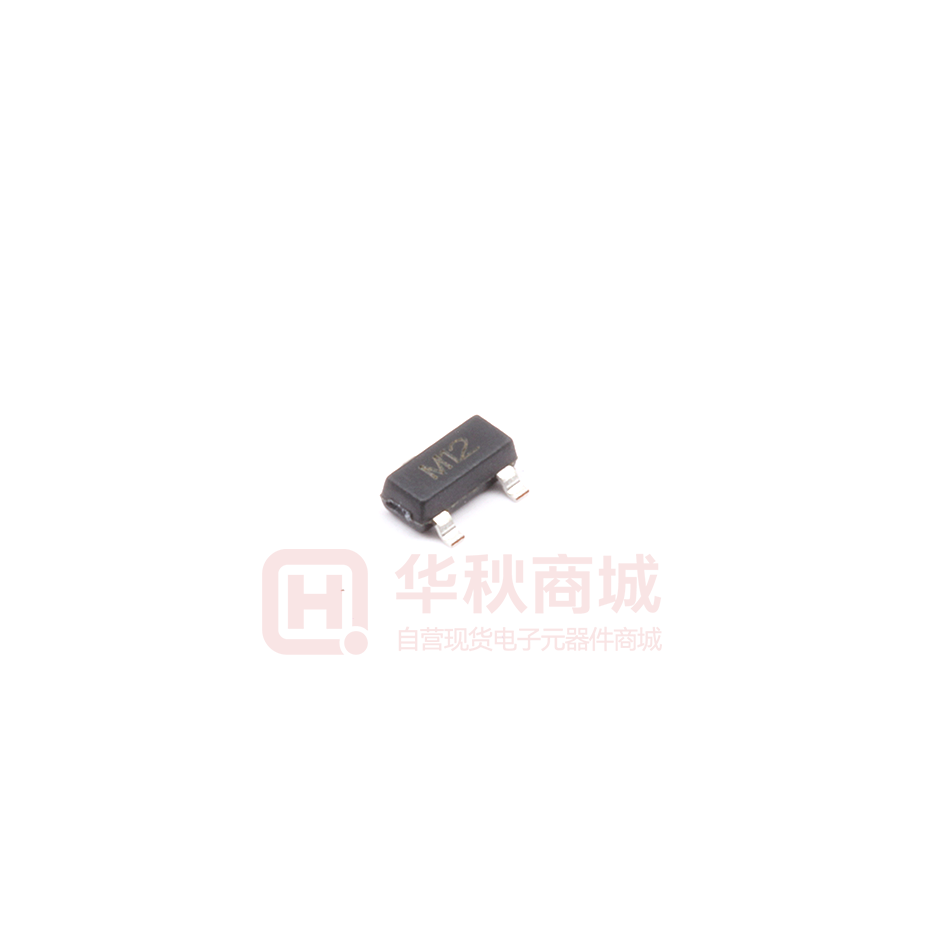

 | | SM12-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE Unidirectional SOT23-3 12V | ￥1.68480 | 在线订购 |
| | SM36-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 36VWM 52VC SOT23-3 | ￥0.81601 | 在线订购 |
| | SM05-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE5VWM13VCSOT23-3 | ￥0.88309 | 在线订购 |
