ZXGD3009 MOSFET 栅极驱动器
来自 Diodes 的用于开关 MOSFET 的高速、非反相的单栅极驱动器（ZXGD3009 MOSFET Gate Driver）
发布时间：2018-06-14
Diodes Incorporated 的 ZXGD3009DY 是一款用于开关 MOSFET 的高速、非反相的单栅极驱动器。 该器件可向栅极传输峰值高达 1A 的拉/灌电流，以使容性负载实现高效充放电。
这种栅极驱动器可确保 MOSFET 快速开关，以最大限度降低高电流开关应用中的功率损耗和失真。 该器件通常可以从控制器以仅为 10 mA 的输入将 500 mA 的电流驱动至低栅极阻抗负载。 MOSFET 接通和关断开关动作可按照应用需要单独定制。 尤其是通过定义相应开关特性，EMI 和交叉传导问题也会减少。
ZXGD3009 MOSFET 栅极驱动器特性
高增益缓冲器，从 10 mA 输入产生典型值为 500 mA 的输出。
耐闩锁效应/击穿问题的射极输出器
宽电源电压范围，最大限度地减少了导通损耗
独立的拉出和灌入电流输出，用于独立 MOSFET 接通和关断时间控制
优化引脚布局简化了 PCB 布局并降低了走线的寄生电感
近乎为零的静态电源电流
完全无铅，且完全符合 RoHS 规范
无卤素、无锑的“绿色”器件
ZXGD3009 MOSFET 栅极驱动器应用
功率 MOSFET 栅极驱动：
电源
DC-DC 转换器
放大器输出级
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

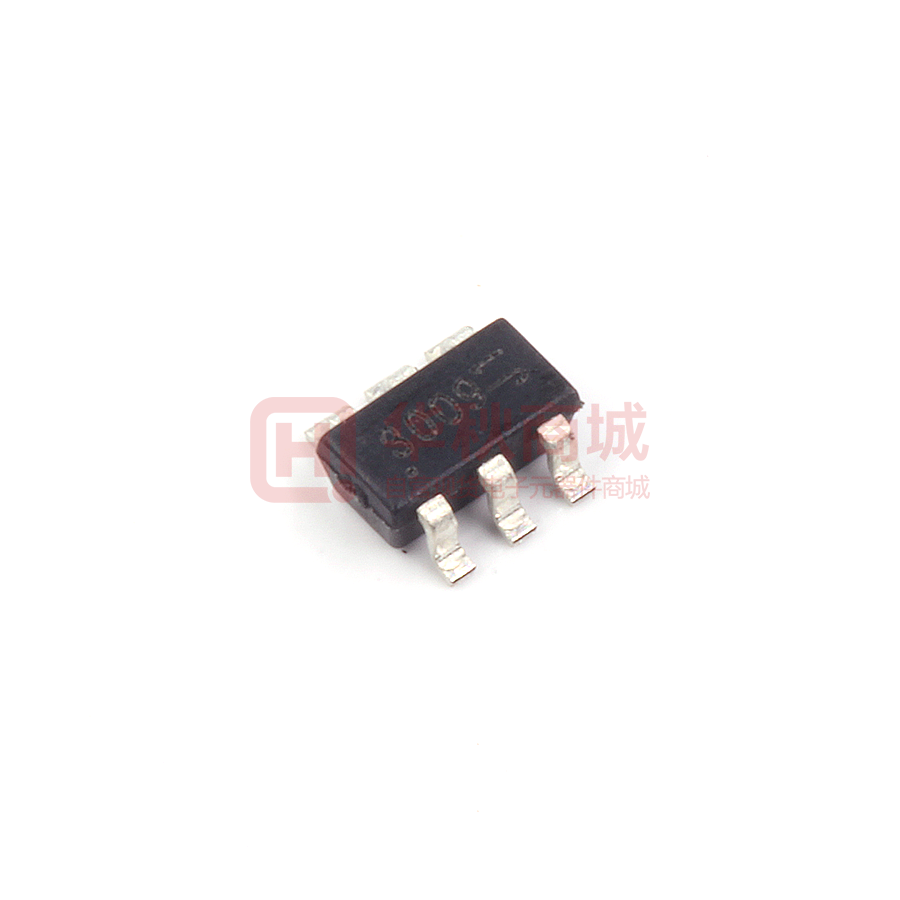

 | | ZXGD3009E6TA | 栅极驱动-电源管理 | 栅极驱动 40V 1A SOT26-6 | ￥1.74453 | 在线订购 |
 | | ZXGD3009DYTA | 栅极驱动-电源管理 | 栅极驱动 2A 40V 2A SOT363-6 | ￥1.07741 | 在线订购 |
