    智能负载开关

    智能负载开关

    Vishay 的智能负载开关(Smart Load Switches)具有快速输出放电能力和小的方案尺寸

    发布时间:2018-06-14

    当用开关接通或断开负载时,往往需要通过外部电路来实现所需的功能。 Vishay 的智能负载开关在单独一片 IC 内融合了所有这些功能。 作为该 IC 的功能,可使用一个简化型 GPIO 控制器件实现多个子系统的电源分配和定序。 压摆率控制负载开关可提供受控型电源斜波,以减小浪涌电流。输出节点具有规定的衰减以及快速输出放电性能,不会使其处于浮动状态。 故障保护和隔离负载开关可以具有集成保护特性,如反向电流、过热和短路保护,从而提高了稳固性。 集成式负载开关使用的 PCB 面积相比分立式方案大大减少,降低了 BOM 元件数,从而实现更低的生产成本。

    智能负载开关特性

    • 低压 GPIO 使能

    • 压摆率控制

    • 快速输出放电

    • 故障保护与隔离

    • 小型解决方案尺寸

      配电与定序:

    • 在许多应用中,没有重复的相同电压电源轨。 负载开关不必使用多个 DC-DC 转换器来产生相同的电压轨,就可用来分配 DC-DC 转换器的电源并确定适当的次序,降低了所需的板空间。

      压摆率控制:

    • 对于 FPGA 和其它类似负载来说,内核电压应该单调上升,以展示所需的特性。 高浪涌电流会造成供电电压下降。 输出具有受控压摆率时,负载开关会减少浪涌电流,因此,降低了输入供电电压的下降。

      省电:

    • 在电池应用中,并不是所有功能同时都是活动的。 例如,如象 GPS 未使用时,卫星接收机 RFPA 和应用协处理器可以关闭以节省电力。

    智能负载开关应用

    1. 智能电话和平板电脑

    2. 数码相机和摄像机

    3. 便携表计和测试仪器

    4. 带嵌入式电池的通信设备

    5. 便携式医疗和保健系统

    6. 数据存储

    Smart Load Switches
    图片数据手册产品型号产品分类产品描述价格操作

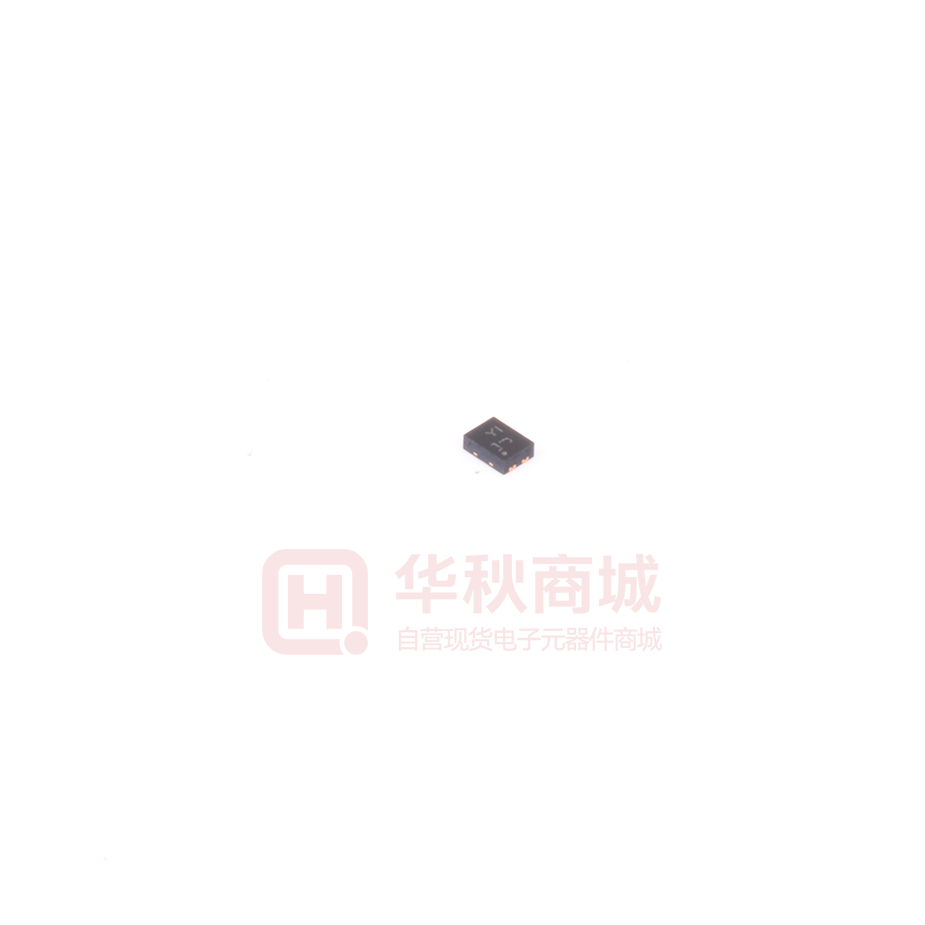

    SIP32402ADNP-T1GE4电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4TDFN¥3.59640在线订购
    SIP32408DNP-T1-GE4电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4TDFN¥3.48840在线订购
    SIP32409DNP-T1-GE4电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4TDFN¥3.11040在线订购
    SIP32411DNP-T1-GE4电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4TDFN¥5.20073在线订购

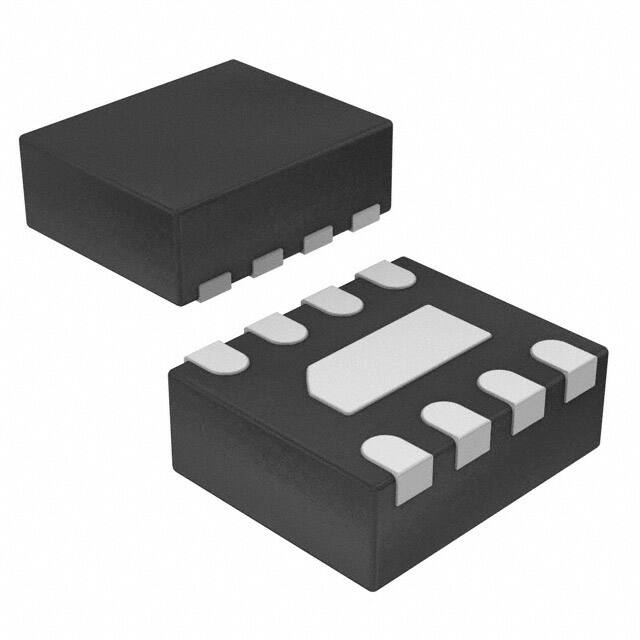

    SIP32414DNP-T1-GE4电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 8TDFN¥3.01399在线订购

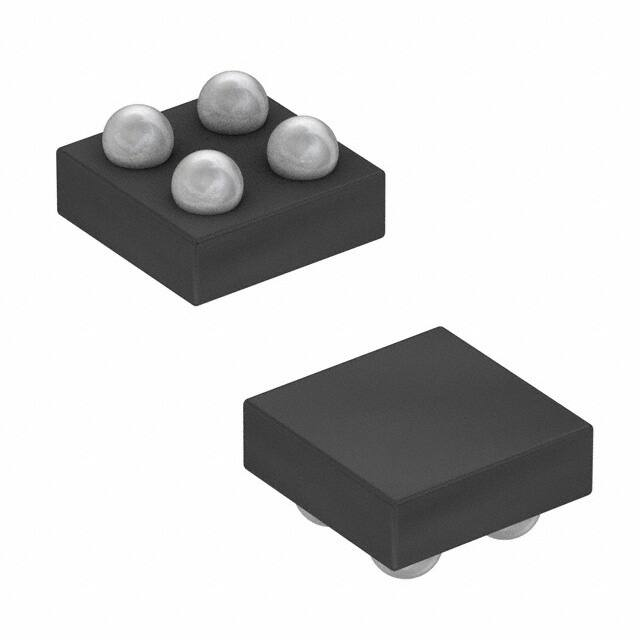

    SIP32454DB-T2-GE1电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4WCSP¥2.58340在线订购
    SIP32455DB-T2-GE1电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4WCSP¥2.58340在线订购
    SIP32461DB-T2-GE1电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4WCSP¥1.06500在线订购
    SIP32416DNP-T1-GE4电源开关/负载开关-电源管理双2 A,1.2 V,转换速率控制负载开关 TDFN8_2X2MM-EP 1.1~5.5V 2.4A在线订购
    SIP32462DB-T2-GE1电源开关/负载开关-电源管理IC PWR SWITCH N-CHAN 1:1 4WCSP¥2.00766在线订购
