    IX4426/7/8M 低压侧栅极驱动器

    IX4426/7/8M 低压侧栅极驱动器

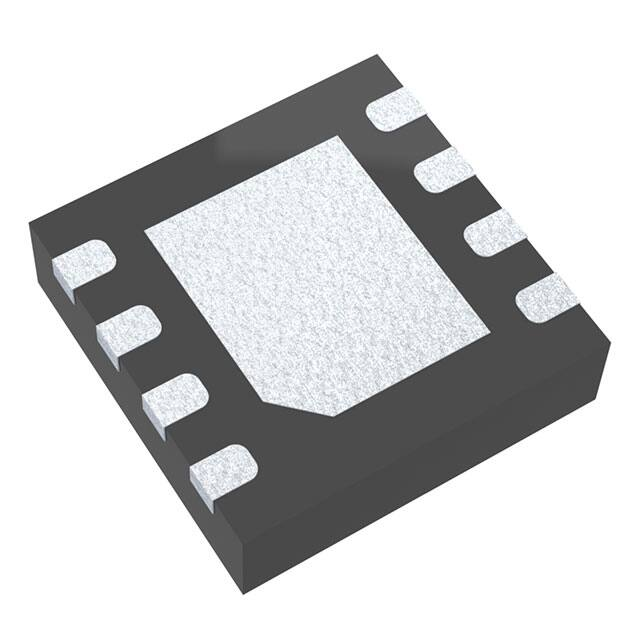

    来自 IXYS Integrated Circuits 的采用小型 3x3 DFN 封装的 1.5 A 低压侧栅极驱动器(IX4426/7/8M Low-Side Gate Drivers)

    发布时间:2018-06-14

    IX4426/7/8 M 是常见的 IXYS ICD 低成本 4426/7/8 双通道低压侧栅极驱动器,采用小型 3 x 3 DFN 封装。 IX4426/7/8M 的两个输出每一个都能灌入和拉出 1.5 A 的电流,且可以在小于 10 ns 内切换 1000 pF。 为满足更高的电流要求,这两个输出可以并联,以实现总共 3 A 的峰值灌拉电流。
    IX4426/7/8 M 具有 4.5 V 至 35 V 的宽工作电压范围,远高于竞争零件。 输入均兼容驱动 TTL 和 CMOS,且全无闩锁效应。
    IX4426M 配置为双通道逆变驱动器;IX4427M 配置为双通道非逆变驱动器;而 IX4428M 则使用一个逆变驱动器和一个非逆变驱动器配置。

    IX4426/7/8M 低压侧栅极驱动器特性

    • 低成本器件

    • 小型 3 x 3 DFN 封装:相比 8 引线 SOIC 封装,功率能力达到 2 倍,PCB 面积仅为 20%

    • 比竞争产品具有更高的工作电压范围:4.5 V 至 35 V

    • 1.5 A 的闩锁保护额定电流

    IX4426/7/8M Low-Side Gate Drivers
    图片数据手册产品型号产品分类产品描述价格操作
    IX4427MTR栅极驱动-电源管理IC GATE DRVR LOW-SIDE 8DFN¥12.03521在线订购
    IX4428MTR栅极驱动-电源管理IC GATE DRVR LOW-SIDE 8DFN¥10.91530在线订购
    IX4426MTR栅极驱动-电源管理IC GATE DRVR LOW-SIDE 8DFN¥4.63700在线订购
