VLS-HBX-1 系列功率电感器
TDK 推出 VLS-HBX-1 系列消费级功率电感器（VLS-HBX-1 Series Power Inductors）
发布时间：2018-06-14
TDK 的 VLS-HBX-1 系列功率电感器通过使用金属磁性材料实现了大电流。 该系列器件是磁屏蔽式绕线电感器，体积小且外形扁平，适用于电源电路。
VLS-HBX-1 系列功率电感器特性
支持高密度安装
扁平系列，最大高度为 1.0 - 1.2 mm
工作温度 -40°C 至 105°C
安装 PC 板后的存放温度温度 -40°C 至 105°C
VLS-HBX-1 系列功率电感器应用
智能手机
平板电脑
移动显示屏
HDD、SSD、DVC、DSC
紧凑型电源模块
便携式游戏设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | VLS20-HBX-KIT | 电感器套件-套件 | 固定 工具箱 180 件（30 个值 - 每个值 6 件） 表面贴装型 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

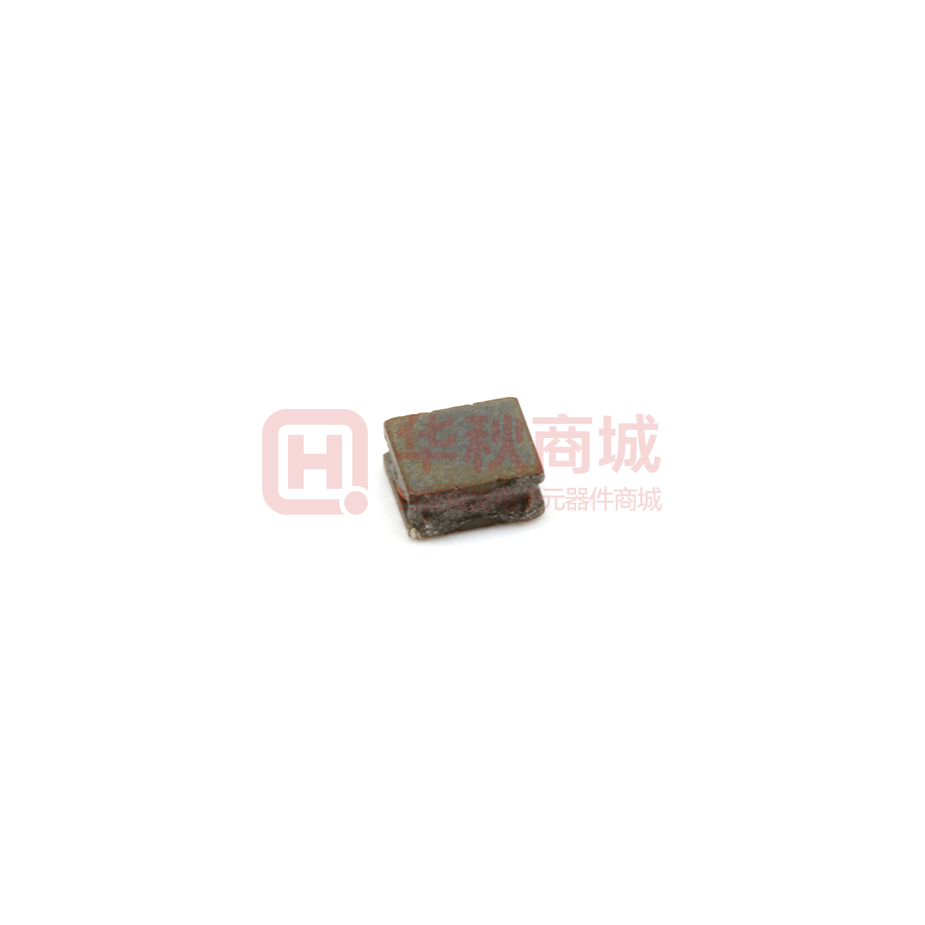

 | | VLS252012HBX-2R2M-1 | 功率电感-电感器 | 功率电感 2.2µH ±20% 2520 1.20mm 2.50 x 2.00mm 85mΩ 2.04A | ￥0.54183 | 在线订购 |

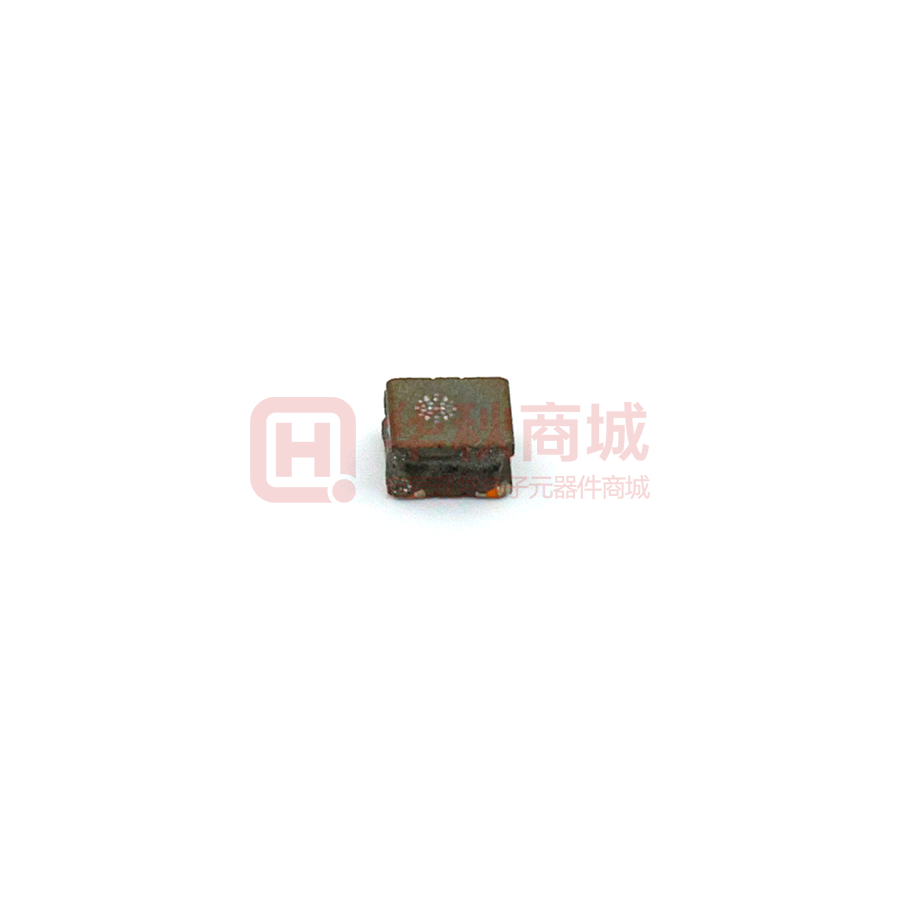

 | | VLS201610HBX-1R0M-1 | 功率电感-电感器 | 功率电感 1µH ±20% 2016 1.00mm 2.00 x 1.60mm 60mΩ 2.13A | ￥0.39069 | 在线订购 |

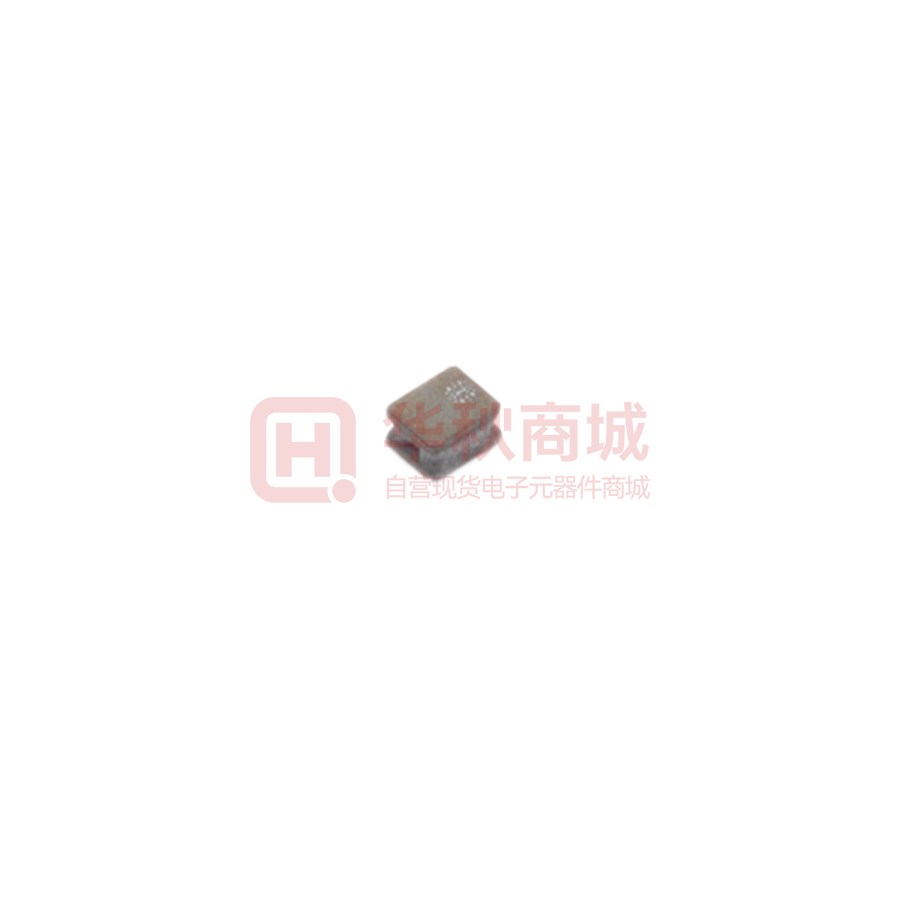

 | | VLS252010HBX-1R0M-1 | 功率电感-电感器 | 功率电感 1µH ±20% 2520 1.00mm 2.50 x 2.00mm 65mΩ 2.55A | ￥0.24790 | 在线订购 |

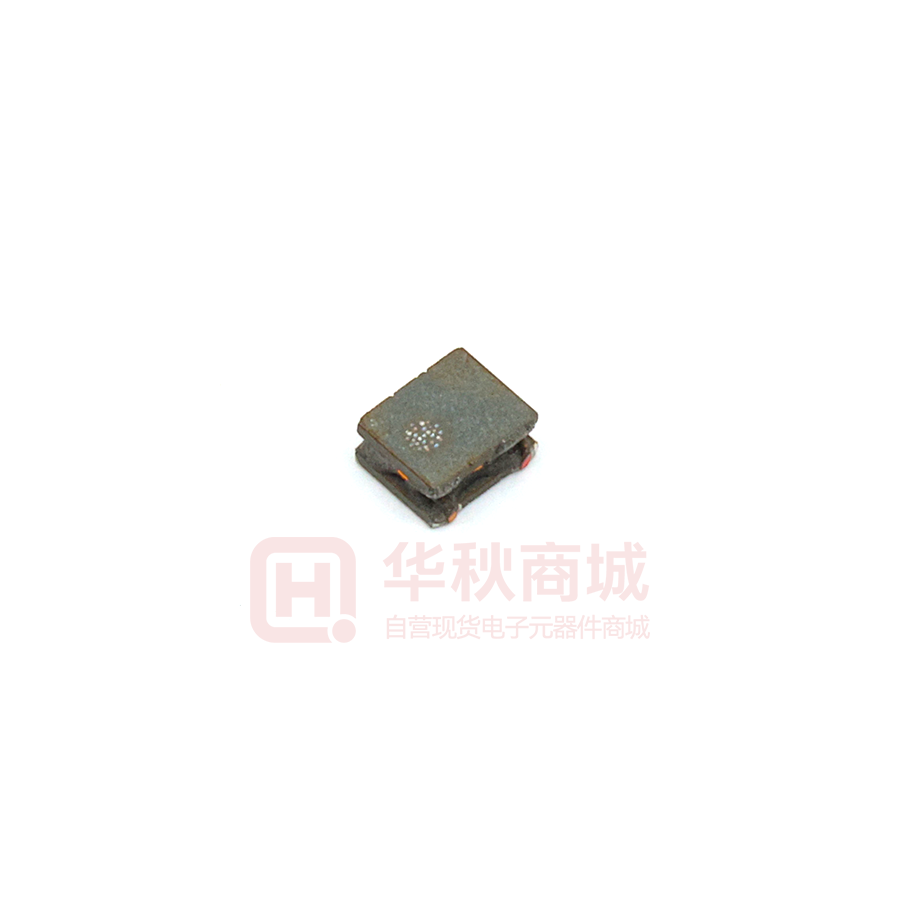

 | | VLS252010HBX-R47M-1 | 功率电感-电感器 | 功率电感 470nH ±20% 2520 1.00mm 2.50 x 2.00mm 29mΩ 3.32A | ￥0.59917 | 在线订购 |

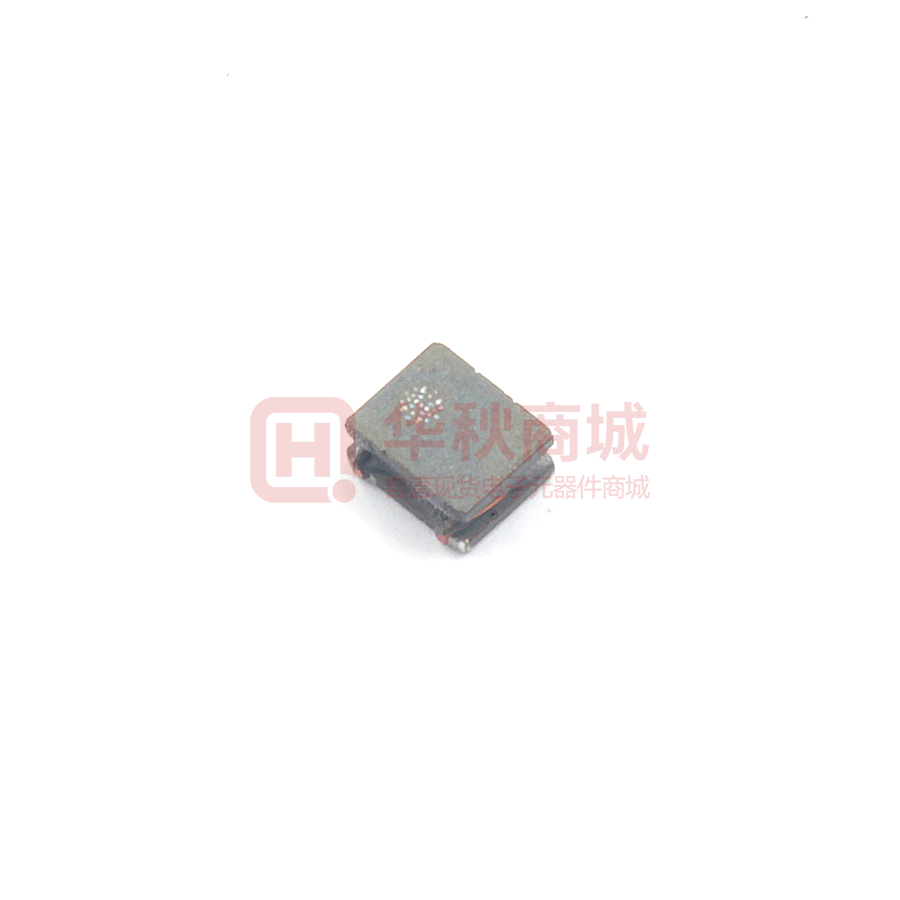

_tmb.jpg) | | VLS201612HBX-4R7M-1 | 固定电感器-电感器 | 固定电感器 ±20% - 1.1A 0806 4.7µH 2.00 x 1.60mm | ￥0.25920 | 在线订购 |
| | VLS201612HBX-6R8M-1 | 固定电感器-电感器 | 固定电感器 ±20% - 870mA 0806 6.8μH 2.00 x 1.60mm | ￥0.61500 | 在线订购 |
| | VLS201612HBX-1R0M-1 | 固定电感器-电感器 | 固定电感器 ±20% - 2.42A 0806 1µH 2.00 x 1.60mm | ￥0.78990 | 在线订购 |
 | | VLS201612HBX-100M-1 | 固定电感器-电感器 | 固定电感器 IND_2X1.6MM_SM 10µH ±20% 670mA 2.00 x 1.60mm 1.20mm 756mΩ | ￥0.26890 | 在线订购 |
 | | VLS252012HBX-4R7M-1 | 功率电感-电感器 | 功率电感 4.7µH ±20% 2520 1.20mm 2.50 x 2.00mm 200mΩ 1.4A - | ￥0.38641 | 在线订购 |
 | | VLS252012HBX-100M-1 | 功率电感-电感器 | 功率电感 10µH ±20% 2520 1.20mm 2.50 x 2.00mm 450mΩ 850mA - | ￥0.37190 | 在线订购 |
 | | VLS252012HBX-R47M-1 | 功率电感-电感器 | 功率电感 ±20% 470nH 4A 1008 2.50 x 2.00mm 1.20mm 35mΩ | ￥0.48117 | 在线订购 |
 | | VLS201610HBX-1R5M-1 | 功率电感-电感器 | 功率电感 ±20% 0806 1.5µH 1.63A 2.00 x 1.60mm 1.00mm 97mΩ | ￥0.43760 | 在线订购 |
 | | VLS201610HBX-4R7M-1 | 功率电感-电感器 | 功率电感 4.7µH ±20% 2016 1.00mm 2.00 x 1.60mm 308mΩ 810mA | ￥0.37970 | 在线订购 |
 | | VLS252010HBX-6R8M-1 | 功率电感-电感器 | 功率电感 6.8µH ±20% 2520 1.00mm 2.50 x 2.00mm 338mΩ 750mA | ￥1.14802 | 在线订购 |
| | VLS252010HBX-1R5M-1 | 功率电感-电感器 | 功率电感 1.5µH ±20% 2520 1.00mm 2.50 x 2.00mm 94mΩ 2.02A | ￥0.40660 | 在线订购 |
| | VLS252010HBX-R68M-1 | 功率电感-电感器 | 功率电感 680nH ±20% 2520 1.00mm 2.50 x 2.00mm 40mΩ 2.98A | ￥0.43372 | 在线订购 |
