TLF502x1EL 降压 DC/DC 转换器
Infineon 提供具有超低电流消耗的汽车级 DC/DC 系列(TLF502x1EL Step-Down DC / DC)
发布时间:2018-06-14

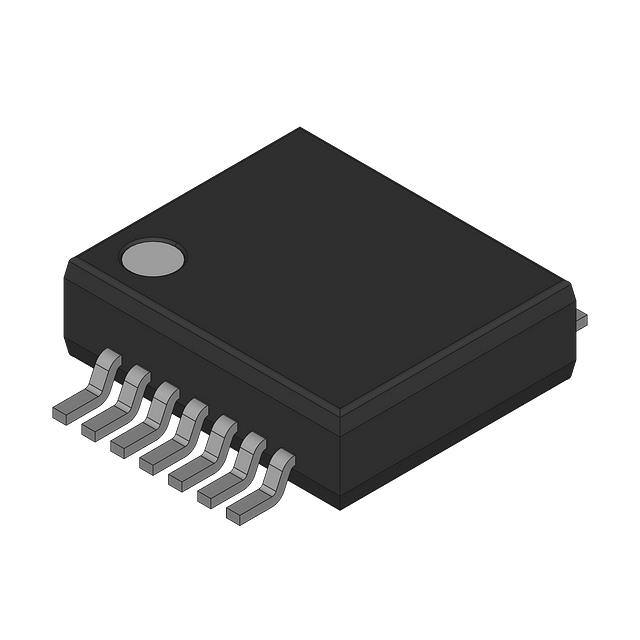

Infineon 的 TLF502x1 系列是异步 DC/DC 转换器,具有集成功率晶体管,在 5 V (± 2%) 时提供 500 mA 输出电流。 TLF502x1 的电压范围从 4.75 V 到 45 V,可以高达 100% 的占空比工作。在低负载条件下,通过将 PWM 改为 PFM 模式可实现不到 45 μA 的超低电流消耗被。 高达 2.2 MHz 的可调节开关频率可与外部时钟同步。 这种高开关频率允许使用小尺寸、高性价比电感器和电容器,从而产生低的可预测输出电压纹波,和最小的板空间消耗。 集成的补偿和软启动功能易于实现,并降低了外部元件数量。 TLF502x1 系列覆盖汽车应用所需的特性,如使能、具有可调节阈值的复位和具有可调节定时功能的看门狗。 系列的引脚排列实现了灵活性并减少设计工作。 该器件包括象逐周期限流、过热关断和输入欠压锁定之类保护特性。 TLF502x1 系列采用小型、热增强型 SSOP-14 裸焊盘封装 (RoHS)。
TLF502x1EL 降压 DC/DC 转换器特性
特点
低电流消耗
高于 AM 频段的高 fsw
集成补偿
集成软启动
引脚兼容系列方式
具有可调节阈值的 RESET
具有可调节定时的 STD-WD
集成功率晶体管
高达 45 V 的输入电压
优势
适合永久 VBAT 连接型 ECU
小线圈和电容,节省成本
无需外部元件(成本)
一个基本设计用于多个要求
超低关断电流
灵活的 RESET 管理
灵活的 μC 监控
无需外部通道器件
适用于 12 V/24 V 应用(箝位负载突降)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TLE83862ELXUMA1 | DC-DC开关控制芯片-电源管理 | IC REG CTRLR BOOST 14-SSOP | ¥10.11940 | 在线订购 | |
| TLF50211ELXUMA1 | DC-DC电源芯片-电源管理 | SWITCHING REGULATOR | 在线订购 | ||
| TLF50251ELXUMA1 | DC-DC电源芯片-电源管理 | IC REG BUCK 5V 500MA 14SSOP | 在线订购 |
