MX150L™ 工业级密封连接器系统
Molex 的 MX150L (MX150L™ Industrial Sealed Connector System)专用于商务车辆、船舶以及其它恶劣环境
发布时间:2018-06-14
Molex 的 MX150L 工业级密封连接器系统设计用于要求一种坚固耐用的环境密封型连接器系统的应用,该系统可支持低电平信号应用以及高达 40.0 A 的电源应用,涵盖了从船舶到野外建筑设备的众多应用领域。 该系统包括针对工业应用的线对线、线对面板和线对板配置,但不是专为满足各种汽车应用要求而设计,如 USCAR-2、USCAR-25、GMW3191、AK 测试、J2030、沃尔沃技术要求或丰田连接器规格 (TCS)。
这些采用密封垫密封的创新型连接器基于 1.50 mm 和 2.50 mm 插片式端子。 这种设计免除了一个个线路密封件的购买、处理和压接需要。 这种密封垫设计是一种采用硅基材料的单密封垫,具有多个独立的电线开孔和一个密封盖,可以保护压接组件,使其可靠固定并消除应力。 这种高性价比连接器采用了具有预装密封垫和界面密封件的多合一插头和插座外壳。 一体式端子位置保证(TPA)元件和可选的连接器位置保证 (CPA) 元件能确保正确的装配和啮合。 完成该应用很简单,仅需压接合适的端子、插入压接好的端子,然后使 TPA 元件啮合至其锁定位置。 无需另外的元器件。 工具解决方案包括适合大批量生产的 FineAdjust™ 压接压力机,以及用于小批量生产和现场维修的手动工具。
MX150L™ 工业级密封连接器系统特性
预装连接器外壳和 TPA 元件采用一体式供货形式
插头和插座上有一体式双向密封垫
超过关于密封连接器的 IEC IP67“防水”要求;通过了在各种液体内的浸没条件测试
具有线对板、线对线和线对面板连接能力,提升了客户的设计灵活性
超过 IP67 要求并符合 UL 1977 标准,但不是专为需要满足各种汽车级要求的汽车应用而设计,如 USCAR-2、USCAR-25、GMW3191、AK 测试、J2030、沃尔沃技术要求或丰田连接器规范 (TCS)。
符合严格的工业要求,适用于工业车辆
一体式端子定位保证 (TPA) 元件
确保压接端子的引线在连接器中正确锁定(如果端子没有正确锁定到位,则 TPA 不会位于最终锁定位置,连接器系统也不会自锁)
密封式面板安装插头配备盲孔凸台
浸没在深达三英尺的水下时,连接器系统中不会进水。 减少了以前防水密封垫所需的其它五金件
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 76650-0152 | 连接器套件-套件 | KIT CONN MX150L PANEL MNT | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 0194170119 | 端子-连接器 | 端子 Φ4.90 x 38.30mm H=6.10mm | 在线订购 | ||
| 19431-0013 | 胶壳及附件-连接器 | POLARIZING PLUG FOR MX150L | ¥3.38100 | 在线订购 | |
| 0194170263 | 胶壳及附件-连接器 | CONN CIRCUIT PLUG FOR W-T-B | 在线订购 | ||
| 0194270025 | 胶壳及附件-连接器 | GASKET 2CIR FOR PLUG HOUSING | 在线订购 | ||
| 0194310054 | 胶壳及附件-连接器 | MX150L CAVITY PLUG | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 0194200001 | 端子-连接器 | CONN SOCKET TERM 14-16AWG TIN | 在线订购 | ||

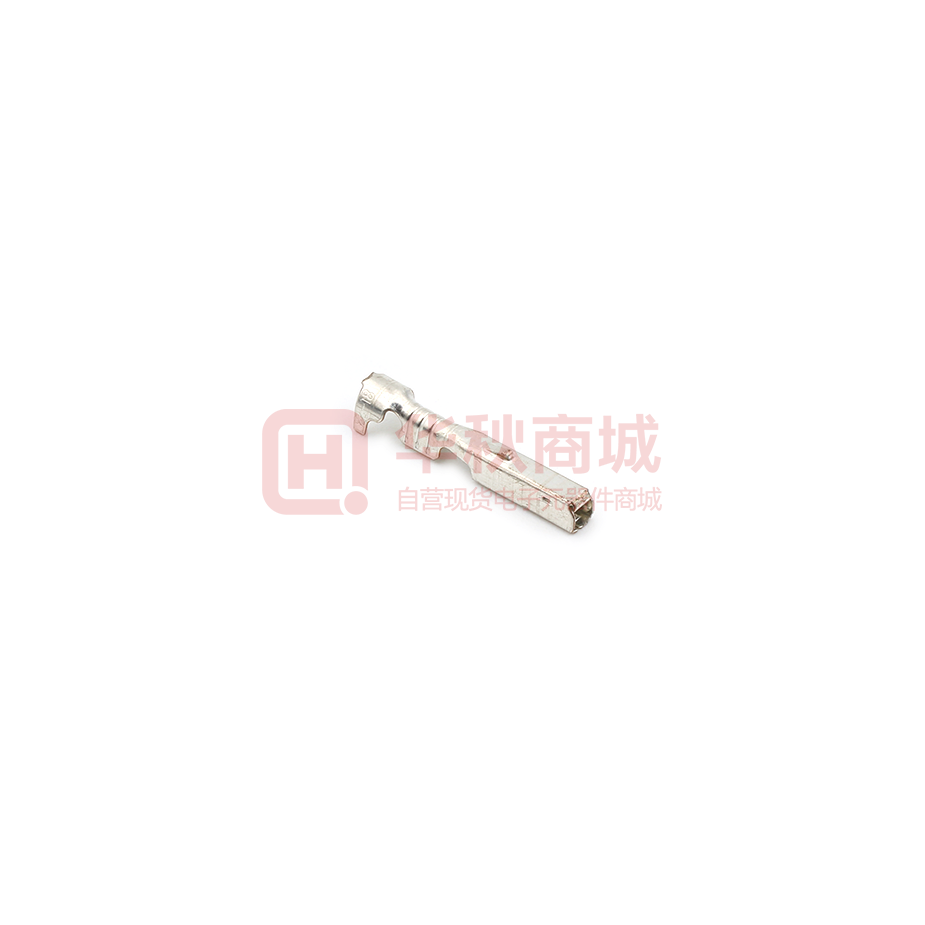

| 0194200002 | 端子-连接器 | MX150L 压接母端子,22-18AWG,镀锡 | ¥0.19481 | 在线订购 | |
| 0194170024 | 端子-连接器 | MALE TERM TIN 22-18AWG | ¥1.95415 | 在线订购 | |
| 0194200009 | 端子-连接器 | Contact Crimp Socket 14-16 AWG Tin | 在线订购 | ||
| 0194170048 | 端子-连接器 | CONN TERM MALE 18-22AWG TIN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 0194280016 | 排针-连接器 | CONN HEADER 16POS VERT TIN | 在线订购 | ||
| 19427-0031 | 排针-连接器 | 10 位 接头,有罩 连接器 0.230"(5.84mm) 面板安装,通孔,直角 锡 | ¥71.00360 | 在线订购 | |
| 19428-0011 | 排针-连接器 | 4 位 接头,有罩 连接器 0.230"(5.84mm) 面板安装,通孔 锡 | 在线订购 | ||
| 19428-0012 | 排针-连接器 | CONN HEADER 6POS VERTIAL TIN | ¥50.11620 | 在线订购 | |
| 0194280014 | 排针-连接器 | CONN HEADER 10POS VERTIAL TIN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 19418-0023 | 胶壳及附件-连接器 | CONN RECEPT 8POS 14-16AWG DUAL | 在线订购 | ||
| 19419-0015 | 胶壳及附件-连接器 | CONN PLUG 10POS 18-22AWG DUAL | 在线订购 | ||
| 19419-0011 | 胶壳及附件-连接器 | CONN PLUG 6POS 14-16AWG DUAL | 在线订购 | ||
| 19418-0019 | 胶壳及附件-连接器 | CONN RECEPT 4POS 14-16AWG DUAL | 在线订购 | ||
| 0194190014 | 胶壳及附件-连接器 | 10 矩形连接器 - 外壳 插头 0.230"(5.84mm) | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 0638114400 | 压线工具-工具 | TOOL HAND CRIMPER 14-22AWG SIDE | 在线订购 | ||
| 0640160035 | 压线工具-工具 | TOOL HAND CRIMP PROTO 14-22AWG | 在线订购 | ||
| 0638115300 | 压线工具-工具 | TOOLHANDCRIMPER10-12AWGSIDE | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 0638131500 | 配件及其它-工具 | TOOL EXTRACTION | 在线订购 |
