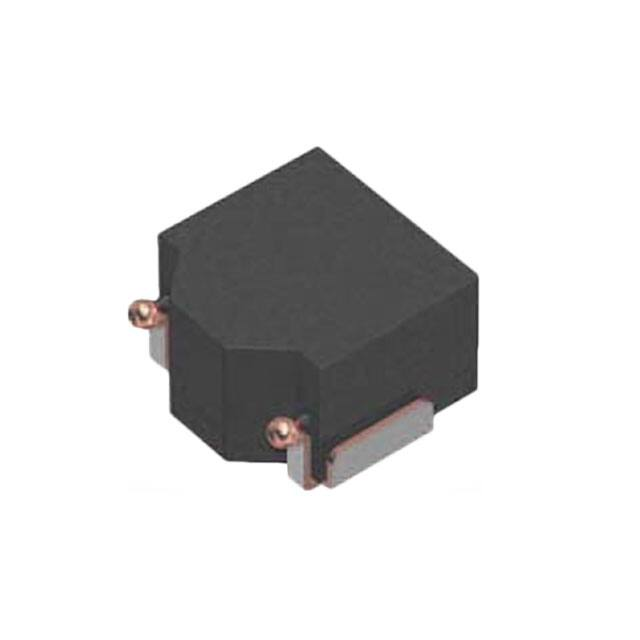

SPM-LR 系列电感器
TDK 推出 SPM-LR 系列商用级功率电感器（SPM-LR Series Inductors）
发布时间：2018-06-14
TDK 的 SPM-LRTDK 系列功率电感器是磁屏蔽绕线式电感器，设计用于电源电路。 扁平的外形使该系列成为高度受限型应用的理想之选。 SPM-LR 系列在高温环境下的电感变化小，且具有良好的 DC 叠加特性；同时实现了比铁氧体绕线型电感器更大的电流、更低的 RDC 和更小的体积。 该系列采用金属磁性材料以及集成式模制线圈结构，因此“嗡嗡”声要低于磁芯粘结式线圈。 此外，SPM-LR 系列还主要根据材料变化采用了重新设计的端子结构，而且，相比前代 SPM 系列产品拥有了获得提升的 DCR（从 4% 至 50%，具体视外壳尺寸和电感值而定）。
SPM-LR 系列电感器特性
外形扁平
大电流、低 RDC
工作温度和印刷电路板安装后的存放温度为 -40°C 至 +125°C
SPM-LR 系列电感器应用
平板电脑终端
笔记本电脑
HDD、VRM 和服务器
紧凑型电源模块
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SPM5020T-100M-LR | 固定电感器-电感器 | 固定电感器 IND_5.4X5.1MM_SM 10µH ±20% 2.3A 5.40 x 5.10mm 2.00mm 152mΩ - - | ￥1.04810 | 在线订购 |
 | | SPM5020T-4R7M-LR | 功率电感-电感器 | 功率电感 4.7µH ±20% 58.8mΩ IND_5.4X5.1MM_SM | ￥1.64214 | 在线订购 |
 | | SPM3020T-2R2M-LR | 功率电感-电感器 | 功率电感 2.2µH ±20% 76.5mΩ IND_3.2X3MM_SM | ￥1.03680 | 在线订购 |
 | | SPM3012T-2R2M-LR | 功率电感-电感器 | 功率电感 2.2µH ±20% 3012 1.20mm 3.20 x 3.00mm 93mΩ 2.6A | ￥1.65294 | 在线订购 |
 | | SPM3012T-1R5M-LR | 功率电感-电感器 | 功率电感 1.5µH ±20% 3012 1.20mm 3.20 x 3.00mm 74mΩ 2.9A | ￥1.11570 | 在线订购 |
 | | SPM4020T-3R3M-LR | 功率电感-电感器 | 功率电感 3.3µH ±20% 4020 2.00mm 4.40 x 4.10mm 67.5mΩ 3.5A | ￥1.21440 | 在线订购 |
 | | SPM3015T-3R3M-LR | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 3.3UH 2.2A 134.2 MOHM | ￥1.31530 | 在线订购 |
| | SPM3015T-4R7M-LR | 功率电感-电感器 | 功率电感 4.7uH ±20% 3015 | ￥10.37639 | 在线订购 |
 | | SPM3020T-R47M-LR | 功率电感-电感器 | 功率电感 470nH ±20% 3020 2.00mm 3.20 x 3.00mm 20.6mΩ 4.8A | ￥4.00209 | 在线订购 |
 | | SPM3015T-1R5M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 1.5µH ±20% 3.3A 62.4mΩ | ￥4.96343 | 在线订购 |
| | SPM3010T-3R3M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 3.3µH ±20% 1.9A 218.5mΩ | ￥4.96343 | 在线订购 |
| | SPM3010T-1R0M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 1µH ±20% 3.3A 60.8mΩ | ￥12.88440 | 在线订购 |
| | SPM3010T-1R5M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 1.5µH ±20% 2.3A 118.6mΩ | ￥4.96343 | 在线订购 |
| | SPM3010T-4R7M-LR | 固定电感器-电感器 | 4.7 µH 屏蔽 鼓芯，绕线式 电感器 1.4 A 374.6 毫欧最大 非标准 | ￥1.98807 | 在线订购 |
| | SPM3010T-2R2M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 2A 166mΩ | ￥12.01446 | 在线订购 |
| | SPM3010T-R47M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 470nH ±20% 5.1A 27.7mΩ | ￥4.96343 | 在线订购 |
| | SPM4010T-1R0M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 1µH ±20% 3.8A 55mΩ | ￥5.10319 | 在线订购 |
| | SPM4010T-2R2M-LR | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 2.6A 116.6mΩ | ￥14.35320 | 在线订购 |
| | SPM4010T-R47M-LR | 固定电感器-电感器 | 470 nH 屏蔽 鼓芯，绕线式 电感器 5.6 A 25.3 毫欧最大 非标准 | ￥15.59520 | 在线订购 |
| | SPM5010T-1R0M-LR | 固定电感器-电感器 | FIXED IND 1UH 3.3A 60.5 MOHM SMD | ￥11.12316 | 在线订购 |
