AP9214L 单芯锂电池组保护
来自 Diodes 的针对单芯锂电池组的简易安全解决方案（AP9214L Single-Cell Lithium Battery Pack Protection）
发布时间：2018-06-14
Diodes 推出专为单芯可充电锂离子电池组而设计的 AP9214L 单芯片保护解决方案。 方案包含单芯锂离子电池保护芯片和具有共漏极的双 N 沟道超低 RSS(ON) 的 MOSFET。
AP9214L 具有丰富的电池保护功能，将会在检测到过充电状况（电压和/或电流）、过放电状况（电压和/或电流）或负载短路时断开 N 沟道 MOSFET。 该器件具有内置固定延迟时间，减少了外部元件需要。 采用厚度小于 0.6 mm 的 U-DFN2535-6 封装。
AP9214L 单芯锂电池组保护特性
高电压 CMOS 工艺，高达 30 V（端子之间）
可承受适配器极端瞬态/浪涌电压
低静态电流（正常 3 µA；省电模式 0.1 μA）
最大程度地减少电池放电，确保更长的电池工作时间
内置双通道超低 RSS(ON) NMOS
最大程度减少运行过程中的功耗
高精度电压检测
精确、可靠地检测过充电电压/电流、过放电电压/电流或负载短路状况

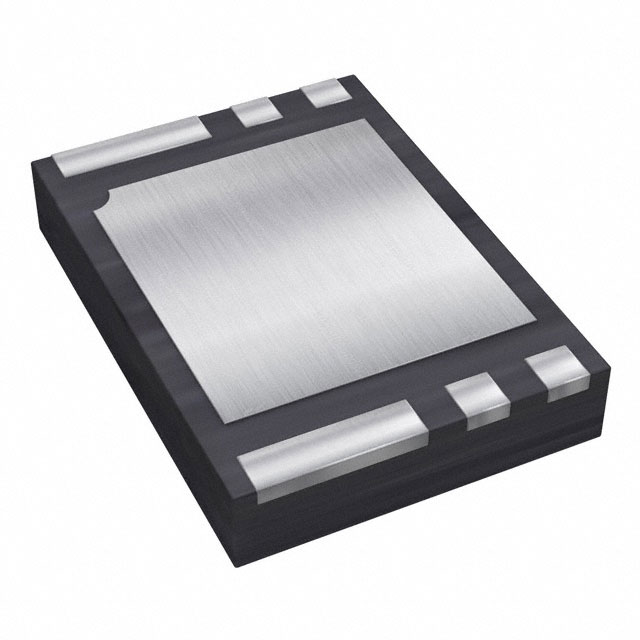

最大高度为 0.6 mm 的 U-DFN2535-6 小型封装
支持更纤薄的 PCM 板和更大的电池容量
AP9214L 单芯锂电池组保护应用
可充电锂离子电池组
充电宝
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AP9214LA-AH-HSB-7 | 电池充电管理-电源管理 | IC BATT PROT LI-ION 1CELL 6UDFN | ￥3.53920 | 在线订购 |
| | AP9214L-AH-HSB-7 | 电池充电管理-电源管理 | IC BATT PROT LI-ION 1CELL 6UDFN | 在线订购 | |
| | AP9214LA-AH-HSBR-7 | 电池充电管理-电源管理 | IC BATT PROT LI-ION 1CELL 6UDFN | 在线订购 |
