GXF 系列铝电解电容器
United Chemi-Con 提供适用于所有外壳尺的复合式系列铝电解电容器（GXF Series Aluminum Electrolytic Capacitors），可处理全额定纹波电流
发布时间：2018-06-14
United Chemi-Con 的 GXF 系列径向引线类型铝电解电容器推荐用于需要在 125°C 下工作于 400 VDC（另提供 450 VDC）的汽车模块和超高性能电源应用的平滑和保压。由于汽车级电源模块和高性能电源应用的极端温度条件，125°C 工作能力、高容量、高纹波电流和超低 ESR 成为最为重要的一些指标。该器件具有每立方体积为 125 °C 的径向业内最高的 C/V 值之一。GXF 系列提供出色的低温度特性，因而特别适合用于 -40°C 至 125°C 宽温度范围的室外应用。
GXF 系列铝电解电容器特性
耐久性：-40°C 至 125°C 中达到 3,000 小时
电压：25 VDC 至 400 VDC（另提供 450 VDC 的型号）
电容：12 μF 至 11,000 μF
尺寸：φ 10 mmL x 12 mmL 至 18 mmL x 40 mmL
GXF 系列铝电解电容器应用
汽车模块 (DC/DC)
高/低温电源应用
高/低温噪声滤波
符合 AEC-Q200 标准的应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

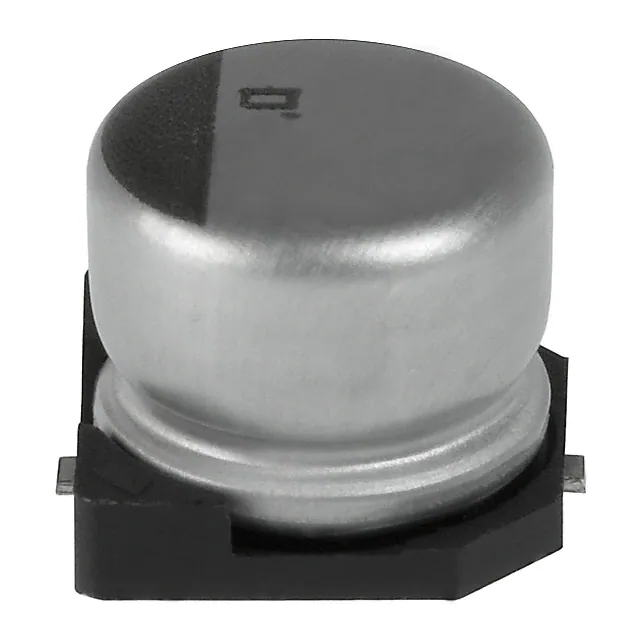

 | | EMVA6R3ADA101ME55G | 铝电解电容器-电容器 | 100µF 6.3V Aluminum Capacitors Radial, Can - SMD 2000 Hrs @ 85°C | ￥2.63452 | 在线订购 |

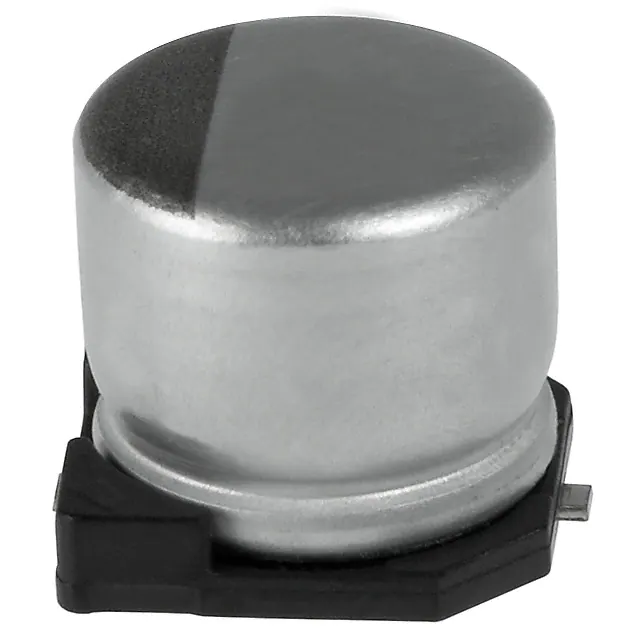

 | | EMVE160ADA101MF55G | 贴片铝电解电容-电容器 | 贴片铝电解电容 SMD,D6.3xL5.2mm 100µF ±20% 16V 1000Hrs@105℃ | ￥0.68344 | 在线订购 |

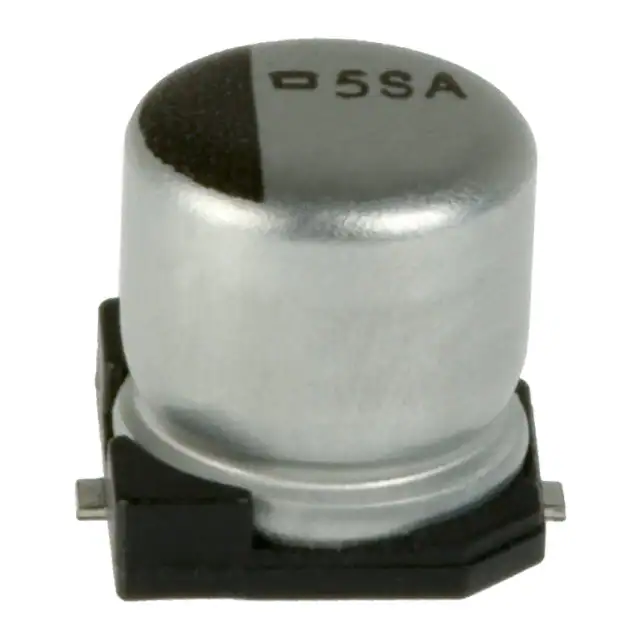

 | | EMVY160ADA101MF55G | 铝电解电容器-电容器 | CAP ALUM 100UF 20% 16V SMD | 在线订购 | |
 | | EMVY350ADA470MF55G | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 35V SMD | 在线订购 | |
 | | EMZA6R3ADA101ME61G | 铝电解电容器-电容器 | 100 µF 6.3 V 铝电解电容器 径向，Can - SMD 105°C 时为 2000 小时 | 在线订购 | |
 | | EMVY250ADA101MF80G | 铝电解电容器-电容器 | CAP ALUM 100UF 20% 25V SMD | 在线订购 | |
 | | EMZA350ADA470MF61G | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 35V SMD | 在线订购 | |
| | EMZA250ADA101MF80G | 铝电解电容器-电容器 | 100µF 25V Aluminum Capacitors Radial, Can - SMD 2000 Hrs @ 105°C | 在线订购 | |

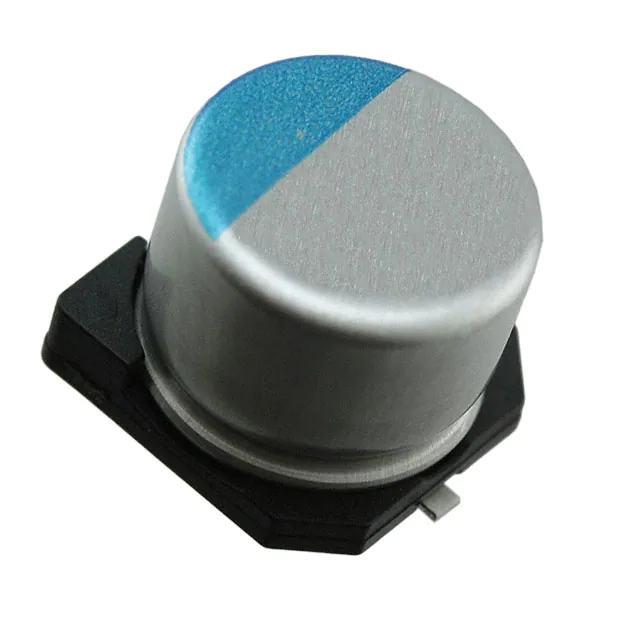

 | | APXG160ARA101ME61G | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 100µF ±20% 16V Ф5.00mm 27mΩ | ￥1.59209 | 在线订购 |
| | EMVY500ADA101MHA0G | 铝电解电容器-电容器 | CAP ALUM 100UF 20% 50V SMD | 在线订购 |
