MCP990x 系列温度传感器
Microchip 推出高精度、低成本 SMBus 温度传感器(MCP990x Series Temperature Sensors)
发布时间:2018-06-14
Microchip Technology MCP9902/3/4 是高精度、低成本的系统管理总线 (SMBus) 温度传感器。 通过将电阻校正 (REC)、Beta 补偿(用于支持需要 BJT/晶体管模型的 CPU 二极管,含 45 nm、65 nm 和 90 nm 处理器)和二极管类型自动检测等高级功能组合在一起,为复杂环境下的监控应用提供了一种坚固耐用的解决方案。
MCP9902 监控两个温度通道(一个外部和一个内部), MCP9903 监控三个温度通道,MCP9904 则监控四个温度通道。 这些器件同时为外部和内部二极管提供了 ±1 °C 温度精度。
电阻误差校正功能自动消除了串联电阻引起的温度误差,从而为热二极管布线提供了更大的灵活性。 Beta 补偿功能消除了因当今的小型处理器中常见的低可变 Beta 晶体管引起的温度误差。 自动 Beta 检测功能能监控各外部二极管/晶体管,无需处理器技术就能确定精确温度测量所需的最佳传感器设置。 用户无需为每个温度监控应用提供特定的传感器配置。 这些先进的特性加上 ±1°C 的测量精度,为临界温度监控应用提供了低成本、高灵活性的精密型解决方案。
MCP990x 系列温度传感器特性
可编程 SMBus 地址
支持需要 BJT/晶体管模型的二极管
自动确定外部二极管类型和最佳设置
电阻误差校正
内部温度监控
±1°C 精度 (-40°C < TAMBIENT < 65°C)
±0.125 °C 分辨率
多达三个外部温度监控器
最高 ±1°C 精度 (-40°C < TREMOTE < 125°C)
0.125 °C 分辨率
支持高达 2.2 nF 二极管滤波电容器
用于增加二极管支持的反向并联二极管
3.3 V 电源电压
针对 ALERT# 和 THERM# 的可编程温度极限(THERM# 仅在 MCP9902 上提供)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADM00768 | 传感器(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALBOARDFORMCP9904 | ¥676.17000 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

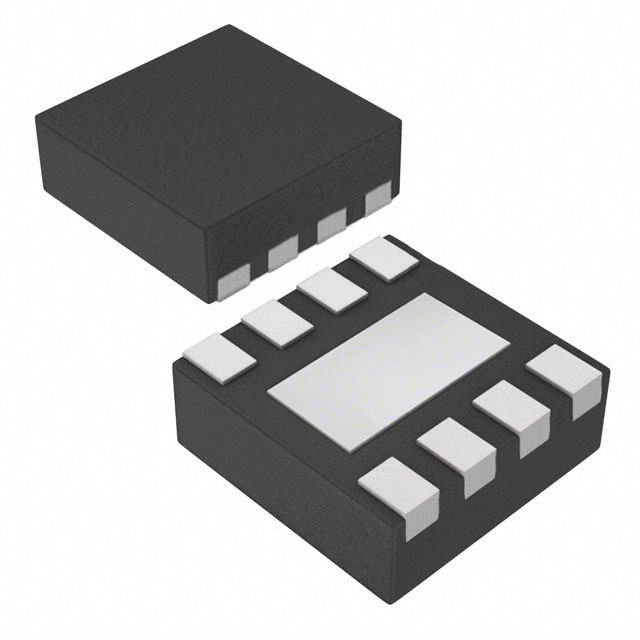

| MCP9902T-1E/RW | ICDUALTEMPSENSOR8WDFN | ¥15.95160 | 在线订购 | ||
| MCP9902T-2E/RW | ICDUALTEMPSENSOR8WDFN | ¥6.02800 | 在线订购 | ||
| MCP9902T-AE/RW | ICDUALTEMPSENSOR8WDFN | ¥6.02800 | 在线订购 | ||

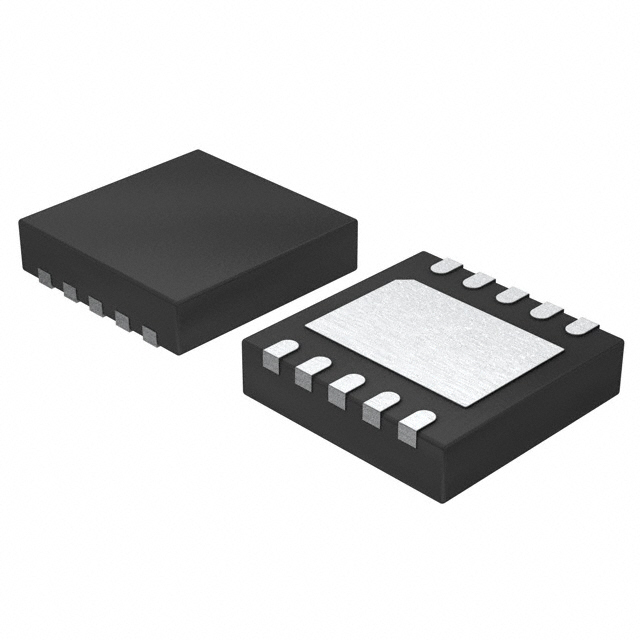

| MCP9904T-2E/9Q | IC QUAD TEMP SENSOR 10VDFN | ¥9.62500 | 在线订购 | ||
| MCP9904T-AE/9Q | IC QUAD TEMP SENSOR 10VDFN | ¥9.62500 | 在线订购 | ||
| MCP9903T-AE/9Q | IC TRIPLE TEMP SENSOR 10VDFN | ¥7.49100 | 在线订购 | ||
| MCP9904T-1E/9Q | IC QUAD TEMP SENSOR 10VDFN | ¥11.43026 | 在线订购 | ||
| MCP9903T-1E/9Q | Temperature Sensor Digital, Local/Remote -40°C ~ 125°C 10-TDFN (3x3) | ¥7.49100 | 在线订购 | ||
| MCP9903T-2E/9Q | IC TRIPLE TEMP SENSOR 10VDFN | ¥7.49100 | 在线订购 |
