用于 LED 照明的 NCL30185/6/8 控制器
ON Semiconductor 提供用于 LED 照明的 NCL3018x AC-DC 电源功率因数校正型准谐振、初级侧、电流模式控制器(NCL30185/6/8 Controllers for LED Lighting)
发布时间:2018-06-14
ON Semiconductor NCL3018x 系列带功率功率因数校正的初级侧电流模式控制器为低至中等功率 LED 照明应用提供了灵活、高效的解决方案。 该系列提供的灵活调光解决方案包括适于在无法使用 TRIAC 调光的情况中使用的步进调光功能,以及模拟/PWM 智能调光。 ON Semiconductor 的步进调光解决方案使任何 LED 灯均可利用标准的墙壁开关实现调光。 精确的初级侧控制算法可实现精确的电流调节功能,无需次级侧元件,如反馈电路、偏置和光耦合器等。
NCL30185 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式、降压-升压/SEPIC、恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 内置强大的安全保护功能,从而简化了设计。 该控制器具有集成的三阶对数调光,能够让 LED 灯泡或照明设备通过标准墙壁开关调光。 除了类似于传统三路灯具的 70% 和 25% 步长值,还包含了 5% 的电流步长,从而进一步支持深度调光应用。
NCL30186 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式“智能调光”恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 电流控制算法支持反激式、降压-升压和 SEPIC 拓扑结构。 内置强大的安全保护功能,从而简化了设计。 该器件专用于外形非常紧凑的高空间利用率设计,并支持模拟和 PWM 调光,具有专用的调光输入,适用于控制一般 LED 电流。 为确保在高温环境中的可靠运行,还提供了用户可配置的电流折返电路。 NCL30086 采用 SOIC10 封装,基体尺寸与标准的 SOIC8 相同。
NCL30188 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式、降压-升压/SEPIC、恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 内置强大的安全保护功能,从而简化了设计。 该器件专用于外形非常紧凑的高空间利用率的设计。
用于 LED 照明的 NCL30185/6/8 控制器特性
NCL30185
NCL30185 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式、降压-升压/SEPIC、恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 内置强大的安全保护功能,从而简化了设计。 该控制器具有集成的三阶对数调光,能够让 LED 灯泡或照明设备通过标准墙壁开关调光。 除了类似于传统三路灯具的 70% 和 25% 步长值,还包含了 5% 的电流步长,从而进一步支持深度调光应用。
恒流控制,具有初级侧反馈
无需出于精度目的而对 LED 分档或生产微调
三个可调光步长值:全电流的 70%、25% 和 5%
用于增强调节精度的线路前馈
宽 VCC 工作范围
用户可编程的温度折返
输出 LED 开路、短路检测
次级侧二极管短路保护
VCC 欠压和过压保护
优势
超越照明行业要求
通过标准的墙壁开关实现节能调光
对通用市电应用进行精确调节
以单磁性器件的设计简化了对 LED 宽范围正向电压的支持
为 LED 驱动器提供恶劣条件下的过热保护
针对常见 LED 系统故障的强大的故障处理
可避免故障条件下出现过热
支持户外和高温环境
宽温度范围:-40°C 至 125°C
NCL30186
NCL30186 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式“智能调光”恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 电流控制算法支持反激式、降压-升压和 SEPIC 拓扑结构。 内置强大的安全保护功能,从而简化了设计。 该器件专用于外形非常紧凑的高空间利用率设计,并支持模拟和 PWM 调光,具有专用的调光输入,适用于控制一般 LED 电流。 为确保在高温环境中的可靠运行,还提供了用户可配置的电流折返电路。 NCL30086 采用 SOIC10 封装,基体尺寸与标准的 SOIC8 相同。
恒流控制,具有初级侧反馈
低谐波失真的功率因数校正功能
电流调节精度高
用于增强调节精度的线路前馈
宽 VCC 工作范围
用户可编程的温度折返
开路和短路 LED/输出二极管保护
-40°C 至 125°C 宽温度范围
专用的模拟/数字调光控制
VCC 欠压和过压保护
优势
无需光耦合器或次级控制电路
超越照明行业要求
无需对 LED 分档或生产微调
提高对线路变化的调节
支持宽范围的 LED 正向电压
为 LED 驱动器提供恶劣条件下的过热保护
增强的故障处理
支持户外和高温环境
实现智能照明应用
NCL30188
NCL30188 是电源功率因数校正的 AC-DC 反激式控制器,适用于隔离式和非隔离式、降压-升压/SEPIC、恒流 LED 驱动器。 这些控制器在准谐振模式下工作,实现了最佳能效。 内置强大的安全保护功能,从而简化了设计。 该器件专用于外形非常紧凑的高空间利用率的设计。
恒流控制,具有初级侧反馈
电流调节精度高
低谐波失真的功率因数校正功能
用于增强调节精度的线路前馈
宽 VCC 工作范围
用户可编程的温度折返
锁存和自动恢复版本
次级侧二极管短路保护
VCC 欠压和过压保护
开路和短路 LED 保护
优势
无需光耦合器或次级控制电路
无需出于精度目的而对 LED 分档或生产微调
超越照明行业要求
支持通用市电应用
简化了对多种 LED 正向电压的支持
为 LED 驱动器提供恶劣条件下的过热保护
灵活故障处理
可避免故障条件下出现过热
针对常见 LED 系统故障的强大的故障处理
用于 LED 照明的 NCL30185/6/8 控制器应用
NCL30185
集成 LED 驱动器电路
LED 照明
NCL30186
集成的 LED 驱动器电子元件
LED 驱动器
开放框架 LED 驱动器
NCL30188
一体式 LED 灯泡
集成 LED 驱动器电子元件
LED 光引擎
LED 驱动器电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| NCL30188BDR2G | LED背光/照明/显示器电源-电源管理 | ICLEDDRVROFFLINE8SOIC | ¥3.11797 | 在线订购 | |

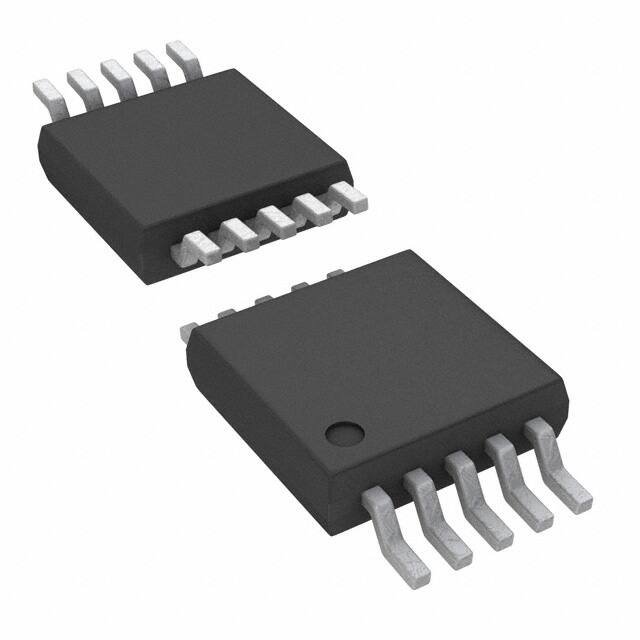

| NCL30186BDR2G | LED/照明驱动器-电源管理 | IC LED DRVR OFFL PWM 10SOIC | ¥4.30853 | 在线订购 | |
| NCL30185BDR2G | LED/照明驱动器-电源管理 | LED DRIVER | 在线订购 |
