DC 电源电路 650V 高压保险丝 - 507 系列
Littelfuse 的 507 系列保险丝（Fuses for High-Voltage, 650 VDC Power Circuits - 507 Series）针对工业系统中的高压 DC 应用提供了一个理想的解决方案
发布时间：2018-06-14
Littelfuse 的 507 系列保险丝是 6 mm x 32 mm、650 VDC 陶瓷基体保险丝，额定电流为 1 A 至 8 A。该器件符合 RoHS 规范且 100% 无铅 (Pb)。
507 系列保险丝可为高压应用提供增强的过流保护，非常适用于变频驱动 (Vfd)、逆变器、光伏 (PV) 逆变器、DC/DC 转换器和高压电源。 随着电路功率密度变得越来越高，这些微型的高电压保险丝成为 DC 电源过流保护的最佳解决方案。
DC 电源电路 650V 高压保险丝 - 507 系列特性
额定电压：650 VDC

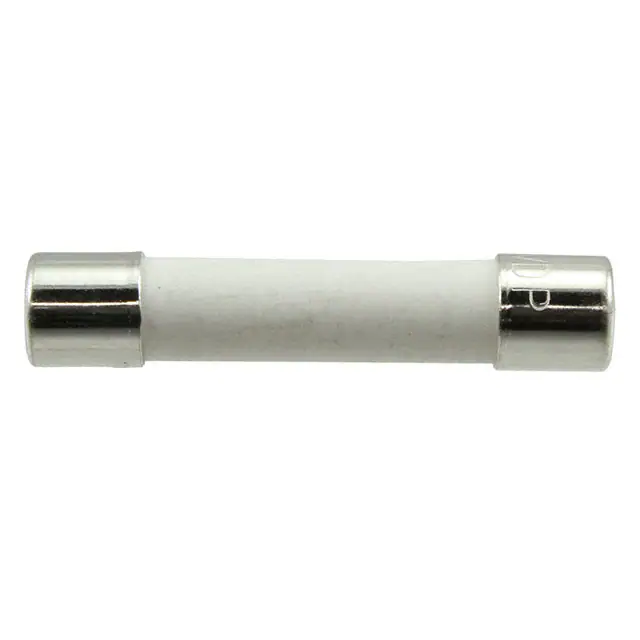

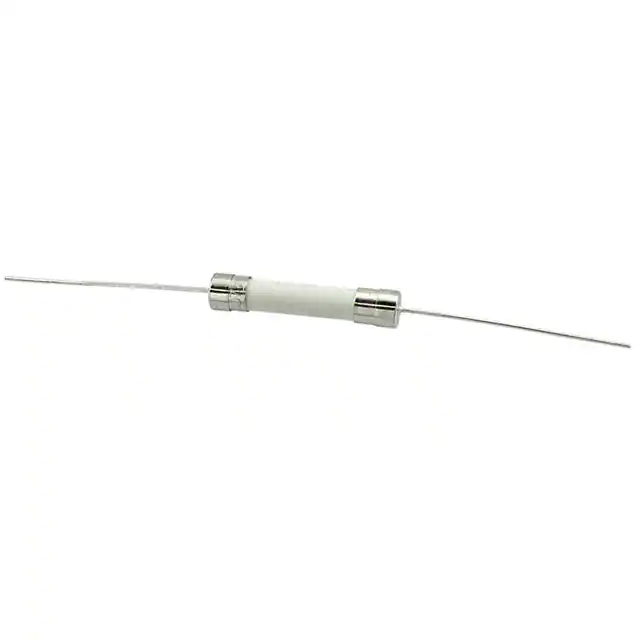

提供管状和轴向引线版本
符合 RoHS 规范，无铅
DC 电源电路 650V 高压保险丝 - 507 系列应用
变频驱动 (VFD)
电源逆变器
光伏 (PV) 逆变器
DC/DC 转换器
高压电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 05071.25MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1.25A650VDCAXIAL | 在线订购 | |
| | 050701.6MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1.6A650VDCAXIAL | 在线订购 | |
| | 05073.15MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC3.15A650VDCAXIAL | 在线订购 | |
| | 050702.5MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC2.5A650VDCAXIAL | 在线订购 | |
| | 0507001.MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1A650VDCAXIAL | 在线订购 | |
| | 050706.3MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC6.3A650VDCAXIAL | 在线订购 | |
 | | 0507004.MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC4A650VDCAXIAL | 在线订购 | |
| | 0507008.MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC8A650VDCAXIAL | 在线订购 | |
| | 0507005.MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC5A650VDCAXIAL | 在线订购 | |
| | 0507002.MXEP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC2A650VDCAXIAL | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 05073.15MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC3.15A650VDCSMD | 在线订购 | |
 | | 0507008.MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC8A650VDCSMD | ￥33.18192 | 在线订购 |
| | 050701.6MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1.6A650VDCSMD | 在线订购 | |
| | 05071.25MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1.25A650VDCSMD | 在线订购 | |
| | 050702.5MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC2.5A650VDCSMD | 在线订购 | |
| | 050706.3MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC6.3A650VDCSMD | 在线订购 | |
| | 0507002.MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC2A650VDCSMD | 在线订购 | |
| | 0507001.MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC1A650VDCSMD | 在线订购 | |
| | 0507004.MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC4A650VDCSMD | 在线订购 | |
| | 0507005.MXP | 一次性保险丝（熔断）-过压过流保护器件 | FUSECERAMIC5A650VDCSMD | 在线订购 |
