12 V 保护开关扩展板
Infineon Technologies 12 V 保护开关扩展板（12 V Protected Switch Shield）可实现开关应用的快速原型开发
发布时间：2018-06-14
Infineon Technologies SHIELDBTS500151TADTOBO1 是 12 V 的 Arduino 保护高压侧开关扩展板。 该器件可为 Arduino 项目增加功能强大的高压侧开关。 扩展板可使用微控制器的一般逻辑 IO 端口控制。 高压侧开关扩展板还可以独立模式使用而无需任何微控制器板。 由于输入的引脚 IN 可以直接连接到 VS（电池电压），对这种高压侧开关扩展板执行初始独立测非常简便。
这一高压侧开关扩展板安装有具备自我保护功能的 BTS500151TADATMA1。 BTS500151TADATMA1 是 N 沟道高压侧 MOSFET，集成有来自 Infineon Technologies 的单一封装 Power PROFET™ 系列驱动器 IC。 除了驱动器，还集成有多种安全功能，如过热、短路和过压保护。 借助改进的电流检测引脚 IS，该器件采用可在发生过热关断、电路短路或开路负载后提供故障反馈。 有关详细信息，请参阅 BTS500151TADATMA1 规格书。 BTS500151TADATMA1 可以通过对 IN 引脚施加逻辑电平信号方便地控制。
12 V 保护开关扩展板特性
可完全针对不同的负载类型（如阻性、感性和容性）配置，受限于箝位能量
高压侧开关 (BTS500151TADATMA1)
在短路或过热检测后锁存状态信号
输出过压保护（最小 28 V）的有源箝位
增强短路保护
可用于低频率 PWM
驱动器电路采用逻辑电平输入
诊断功能
超温、过流和过压保护
通过五个 LED 和一个按钮与环境通信
按钮实现易于操作，可处理相关中断
独立演示和微控制器模式
易于使用
可通过 Arduino 兼容的微控制器板控制，包括 Infineon XMC™ 微控制器板
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SHIELDBTS500151TADTOBO1 | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL12VPROTECTSWITCHSHIELD | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

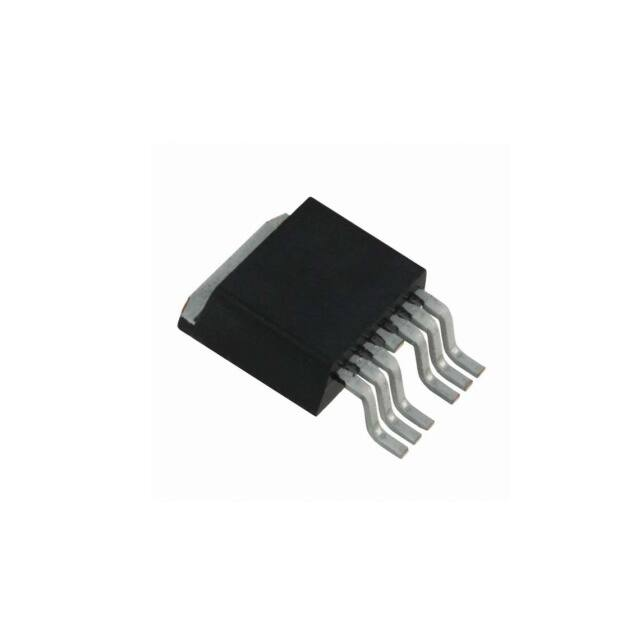

 | | BTS500151TADATMA1 | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 TO263-7 | ￥26.59100 | 在线订购 |
