IFLP 系列扁平型高电流电感器
Vishay 针对高频率 VRM10.0 应用推出扁平型高电流电感器(IFLR Series Low-Profile, High-Current Inductors)
发布时间:2018-06-14
Vishay Intertechnology 推出一系列扁平型高电流电感器,适合高频率 VRM10.0 应用。 Vishay Dale IFLR 系列器件采用 2727、4027、4031 和 5151 外壳尺寸,具有高达 71 A 的饱和电流、低至 0.26 mΩ 的 DCR 和低至 0.072 μH 的电感。
IFLP 系列扁平型高电流电感器特性
频率范围高达 2 MHz
采用 2727、4027、4031 和 5151 外壳尺寸
饱和电流最高 71 A
DCR 低至 0.26 mΩ
电感低至 0.072 μH
符合 RoHS 规范
IFLP 系列扁平型高电流电感器应用
一、高频 VRM10.0 应用
二、以下产品中的稳压器模块 (VRM) 和 DC/DC 转换器:
笔记本电脑
台式电脑
服务器
扁平型高电流电源
负载点 (POL) 转换器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

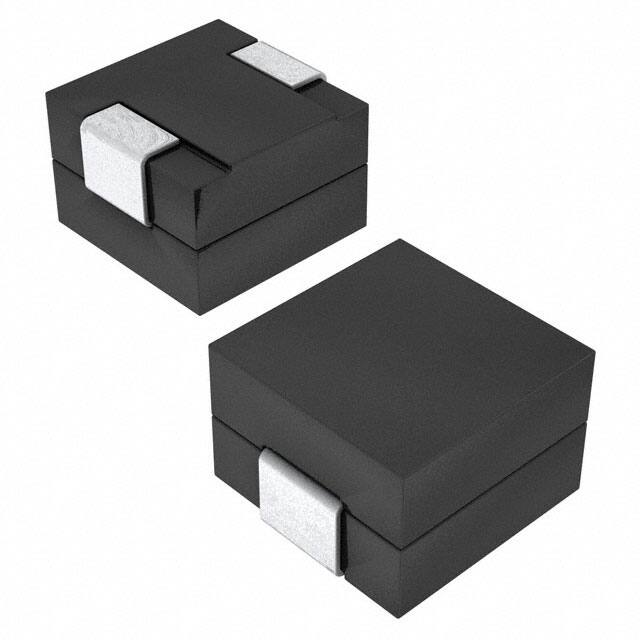

| IFLR2727EZER72NM01 | 固定电感器-电感器 | 固定电感器 SMD-2 72nH ±20% 45A 0.35mΩ | ¥5.35389 | 在线订购 | |

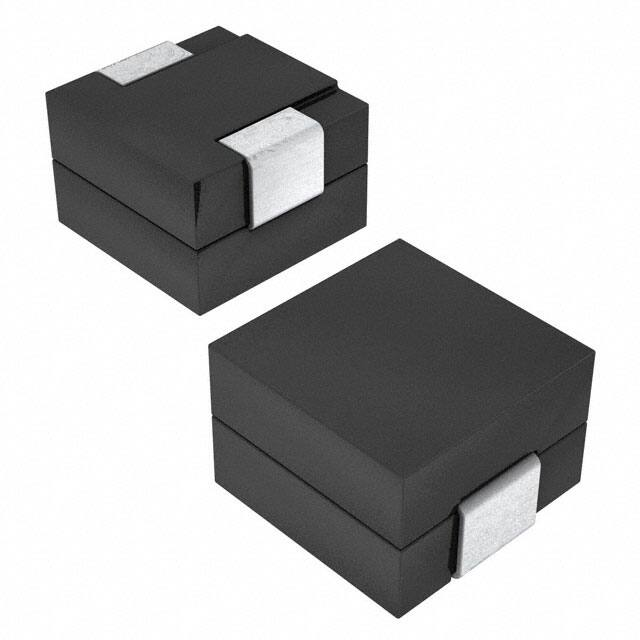

| IFLR4027EZERR10M01 | 固定电感器-电感器 | 固定电感器 SMD-2 100nH ±20% 50A 0.42mΩ | ¥8.66770 | 在线订购 | |

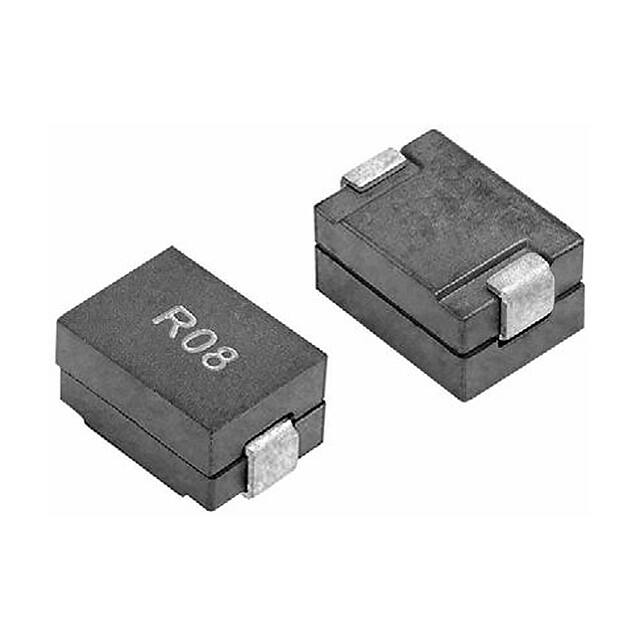

| IFLR4031GCERR22M01 | 固定电感器-电感器 | 固定电感器 SMD-2 215nH ±20% 61A 0.29mΩ | ¥3.33677 | 在线订购 | |

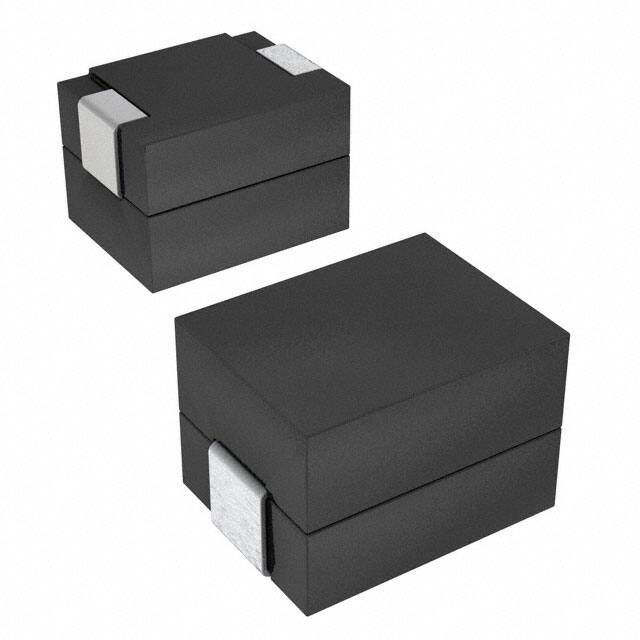

| IFLR5151HZERR21M01 | 固定电感器-电感器 | 210 nH 屏蔽 电感器 50 A 0.35 毫欧最大 2-SMD,J 形引线 | 在线订购 | ||
| IFLR4027EZERR15M01 | 固定电感器-电感器 | 固定电感器 SMD-2 155nH ±20% 50A 0.42mΩ | 在线订购 | ||
| IFLR4027EZER85NM01 | 固定电感器-电感器 | FIXED IND 85NH 50A 0.42 MOHM SMD | ¥8.23632 | 在线订购 | |
| IFLR2727EZERR15M01 | 固定电感器-电感器 | 固定电感器 ±20% 30A 150nH SMD 7.00 x 7.00mm | ¥3.72935 | 在线订购 | |
| IFLR4031GCERR17M01 | 固定电感器-电感器 | 固定电感器 ±20% 60A SMD 170nH 8.00 x 10.40mm | ¥4.67404 | 在线订购 | |
| IFLR5151HZERR32M01 | 固定电感器-电感器 | 固定电感器 SMD-2 320nH ±20% 50A 0.35mΩ | ¥7.29396 | 在线订购 | |
| IFLR5151HZERR26M01 | 固定电感器-电感器 | FIXED IND 260NH 50A 0.35 MOHM | ¥5.19810 | 在线订购 | |
| IFLR2727EZERR10M01 | 固定电感器-电感器 | 固定电感器 SMD-2 105nH ±20% 45A 0.35mΩ | ¥5.35389 | 在线订购 | |
| IFLR4027EZERR22M01 | 固定电感器-电感器 | 固定电感器 ±20% 220nH 33A SMD 7.00 x 10.20mm | ¥8.66770 | 在线订购 | |
| IFLR5151HZERR44M01 | 固定电感器-电感器 | 固定电感器 SMD-2 440nH ±20% 50A 0.35mΩ | ¥7.29415 | 在线订购 |
