DSC1001 CMOS 振荡器
Microchip 的 DSC1001 系列振荡器(DSC1001 CMOS Oscillators)采用无晶体设计,实现更高的可靠性和坚固耐用的应用
发布时间:2018-06-14

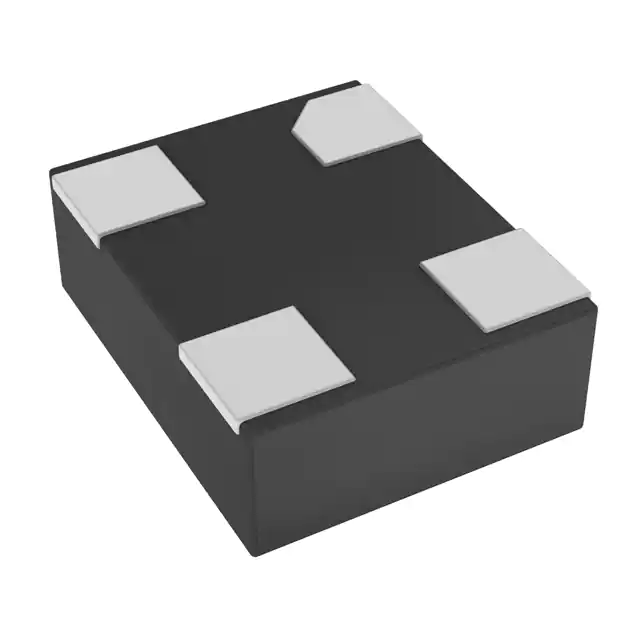

Microchip 的 DSC1001 是一款硅 MEMS 型 CMOS 振荡器,在宽电源电压和温度范围具有出色的抖动和稳定的性能。 该器件工作在 1 MHz 至 150 MHz,电源电压 1.8 V 至 3.3 V,温度范围 -40 °C 至 105 °C。
DSC1001 集成了一个极其稳定的全硅谐振器,不会像晶体振荡器那样经常在应力的作用下断裂。 在不影响性能和当今系统所需稳定性的前提下,无晶体设计允许实现更高的可靠性,因此 DSC1001 是坚固耐用的工业和便携式应用的理想选择。石英晶体型系统则容易因应力、高冲击和振动而损坏。 DSC1001 采用行业标准封装,可以取代标准晶体振荡器而“直接插入”相同的 PCB 基底面中。
DSC1001 CMOS 振荡器特性
特点
频率范围:1 MHz 至 150 MHz
超凡的超温稳定性
±10 PPM、±25 PPM 和 ±50 PPM
工作电压:1.7 V 至 3.6 V
工作温度范围:
扩展 工业级:-40°C 至 105°C
工业级:-40°C 至 85°C
扩展 商业级:-20°C 至 70°C
商业级:0°C 至 70°C
MIL-STD 883 抗冲击、抗振动
工作和待机电流低
5 mA (40 MHz)
15 µA 待机
超小基底面
2.5 mm x 2.0 mm x 0.85 mm
3.2 mm x 2.5 mm x 0.85 mm
5.0 mm x 3.2 mm x 0.85 mm
7.0 mm x 5.0 mm x 0.85 mm
无铅;符合 RoHS 和 REACH SVHC 规范
AEC-Q100 可靠性认证
优势
行业标准振荡器的引脚对引脚“直接插入”替代品
更长的电池寿命/降低了功耗
缩短了大批量生产的提前期
半导体级可靠性;明显高于石英晶体
紧凑的塑料封装
高性价比
DSC1001 CMOS 振荡器应用
移动应用
消费电子
便携式电子产品
DVR、CCTV、监控摄像头
扁平应用设计
工业应用
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| DSC1001DL5-026.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 26MHz 1.7V~3.6V SMD-4 | 在线订购 | ||
| DSC1001CI2-018.4320 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 1.8V~3.3V 18.432MHz SMD-4 | 在线订购 | ||
| DSC1001DI2-050.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 50MHz 1.8V~3.3V SMD-4 | 在线订购 | ||
| DSC1001CI5-024.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 24MHz 1.8V~3.3V SMD-4 | ¥17.26629 | 在线订购 | |
| DSC1001CC1-047.3333 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 1.8V~3.3V 47.3333MHz SMD-4 | 在线订购 | ||
| DSC1001BI2-008.0000 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 8 MHz CMOS XO(标准) 1.8V ~ 3.3V 待机(断电) 4-SMD,无引线 | 在线订购 | ||
| DSC1001DI1-008.0000T | 有源晶振-晶体/振荡器/谐振器 | MEMS OSC XO 8.0000MHZ CMOS SMD | 在线订购 | ||
| DSC1001CI1-003.6864 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 3.6864MHz 1.7V~3.6V SMD-4 | 在线订购 | ||
| DSC1001CI2-049.1520 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 49.152MHz 1.7V~3.6V SMD-4 | 在线订购 | ||
| DSC1001DE5-018.4320 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 1.8V~3.3V 18.432MHz SMD-4 | 在线订购 | ||
| DSC1001CI2-066.6666B | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 66.6666MHz 1.8V~3.3V SMD-4 | ¥11.02002 | 在线订购 | |
| DSC1001CI1-024.0000T | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 24MHz 1.8V~3.3V SMD-4 | 在线订购 | ||
| DSC1001DI1-026.0000T | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 26MHz 1.8V~3.3V SMD-4 | 在线订购 | ||
| DSC1001DL5-020.0000T | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 20MHz 1.8V~3.3V SMD-4 | 在线订购 | ||
| DSC1001CL2-012.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 12MHz 1.8V~3.3V SMD-4 | ¥10.76900 | 在线订购 |
