LPC546xx MCU 系列
NXP 推出基于 ARM® Cortex®-M4 内核、带有高级外设的节能型 MCU(LPC546xx MCU Family)
发布时间:2018-06-14
凭借在一个节能型封装中包含广泛的联网外设,NXP Semiconductor 的 LPC546xx MCU 系列为下一代物联网应用带来了通用性。LPC546xx 器件将 180 MHz 或 220 MHz ARM Cortex-M4 内核的电源效率与多个高速连接选件、高级定时器和模拟功能结合在一起。DSP 功能在数据密集型应用中支持复杂算法。该器件凭借高至 512 KB 的闪存和多个外部存储器接口,能够灵活地适应各种设计要求变化。LPC54000 系列内的器件相互兼容,使得 LPC546xx MCU 系列为提升处理能力和附加外设的灵活性,提供了一条无缝迁移路径。
LPC546xx MCU 系列特性
180 MHz 或 220 MHz ARM Cortex-M4 内核
高达 512 KB 的闪存、高达 200 KB 的 RAM
16 KB EEPROM
用于连接功能和传感器的多个接口
立体声 DMIC 子系统
1 个 HS USB (H/D),带片载 HS PHY
无 XTAL 的 FS USB (H/D)
10 个 SPI、10 个 I2C、10 个 UART、2 个 I2S 通道(最多 10 个通道)
图形 LCD,分辨率高达 1024 x 768
以太网
2 个 CAN-FD 控制器
从 QSPI,通过 SPIFI 实现 XIP
外部存储器控制器(多达 32 位)
封装

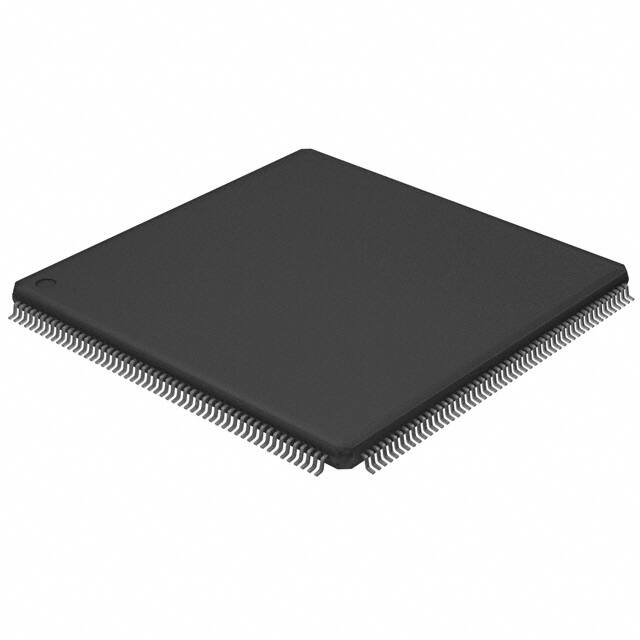

LQFP208 (28 mm x 28 mm)

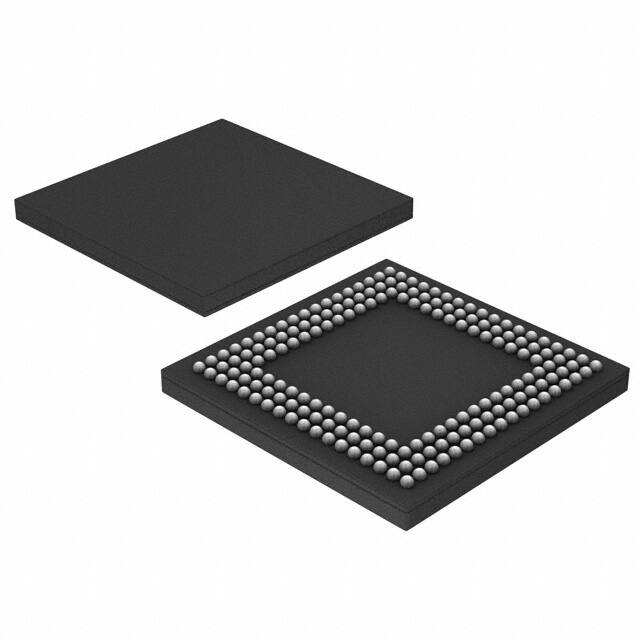

TFBGA180 (12 mm x 12 mm)
其它
工作电压:1.71 V 至 3.6 V
温度范围:-40°C 至 +105°C
LPC546xx MCU 系列应用
一、工业、控制和一般嵌入式应用
工业网关
HVAC 控制
楼宇控制和自动化
诊断设备
电子仪器
二、智能家居和一般消费电子产品
白色家电 HMI
小型智能家电
恒温器
安防监控与警报
健身器材
三、智能能源
智能电表
家用显示
数据聚合器
通信枢纽
PLC、逆变器、断路器
四、汽车售后市场
OBD-II
信息娱乐系统、导航
远程信息处理
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| OM13092UL | MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALBOARDFORLPC54608 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LPC54608J512BD208E | LPC54608J512BD208/LQFP208/STAN | ¥57.42660 | 在线订购 | ||
| LPC54606J256ET100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 256KB FLSH 100TFBGA | ¥109.38400 | 在线订购 | |
| LPC54606J256BD100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 256KB FLASH 100LQFP | 在线订购 | ||
| LPC54605J256ET180E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 256KB FLSH 180TFBGA | 在线订购 | ||
| LPC54606J512ET100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLSH 100TFBGA | 在线订购 | ||
| LPC54606J512BD100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLASH 100LQFP | ¥67.93200 | 在线订购 | |
| LPC54607J256ET180E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 256KB FLSH 180TFBGA | 在线订购 | ||
| LPC54605J512ET180E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLSH 180TFBGA | 在线订购 | ||
| LPC54607J512ET180E | LPC54607J512ET180/TFBGA180/STA | 在线订购 | |||
| LPC54616J512ET100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLSH 100TFBGA | 在线订购 | ||
| LPC54608J512ET180E | LPC54608J512ET180/TFBGA180/STA | 在线订购 | |||
| LPC54606J256ET180E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 256KB FLSH 180TFBGA | 在线订购 | ||
| LPC54616J512BD100E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLASH 100LQFP | 在线订购 | ||
| LPC54606J512BD208E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLASH 208LQFP | 在线订购 | ||
| LPC54607J256BD208E | LPC54607J256BD208/LQFP208/STAN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LPC54628J512ET180E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT 512KB FLSH 180TFBGA | 在线订购 |
