AP22804、AP22811 和 AP22814 负载开关
来自 Diodes 的 AP228xx 单通道配电负载开关(AP22804, AP22811, and AP22814 Load Switches)针对 USB 和热插拔应用进行了优化
发布时间:2018-06-14
Diodes AP22804、AP22811 和 AP22814 是针对通用串行总线 (USB) 和其它热插拔应用进行了优化的单通道、限流、集成式高压侧电源开关。这一系列器件符合 USB 标准,并可采用两种使能输入极性。这些器件具有快速短路响应时间,以提升系统的总体稳健性,并且具有集成式的输出放电功能,以确保完全控制的输出电压电容器放电。这些器件为那些易受容性大负载和可能发生的短路影响的应用提供了完整的保护解决方案。该器件具有反向电流阻断、过流、过热和短路保护功能,以及受控式上升时间和欠压锁定功能。开漏标志输出 6 ms 抗尖峰脉冲能力可防止过流误报,且不需要任何外部元件。AP22804、AP22811 和 AP22814 采用标准的绿色 SOT25 和 MSOP-8 封装,符合 RoHS 标准要求。
AP22804、AP22811 和 AP22814 负载开关特性
输入电压范围:2.7 V 至 5.5 V
50 mΩ 导通电阻
内置软启动功能,上升时间 0.6 ms(典型值)
故障报告 (FLG),具有消隐时间(6 ms 典型值)
保护
带自动恢复的过电流
带自动恢复的短路
带自动恢复的过热
低电平有效 (AP21410) 或高电平有效 (AP21510) 使能
ESD 保护:2 kV HBM、200 V MM
输出反向电流/电压保护
高热效扁平封装
完全无铅,完全符合 RoHS 规范
无卤素和无锑。“绿色环保”器件
获得 UL 认可,文件编号 E322375
IEC60950-1 CB 方案认证
AP22804、AP22811 和 AP22814 负载开关应用
超极本 PC 中的集成式负载开关
超级本 PC 中的上电/关断序列
笔记本电脑
上网本
机顶盒
SSD(固态硬盘)
消费电子
平板电脑
电信系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP22814ASN-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 6UDFN | ¥1.64528 | 在线订购 | |

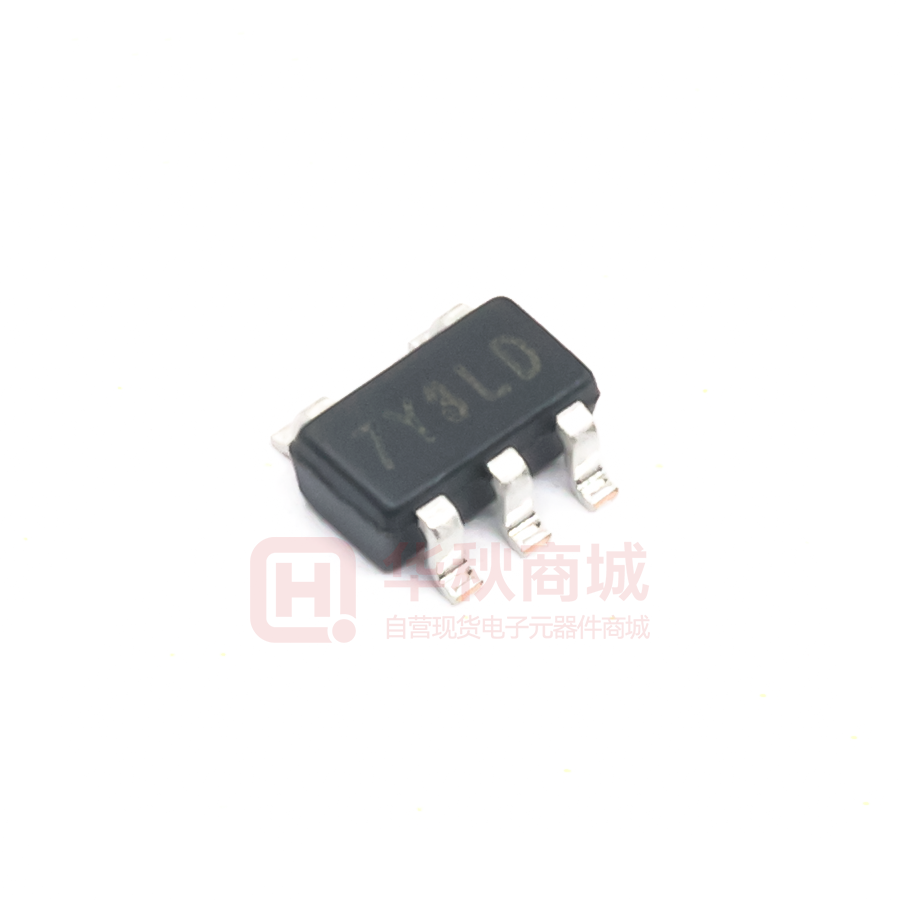

| AP22804AW5-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 SOT25 | ¥1.33640 | 在线订购 | |

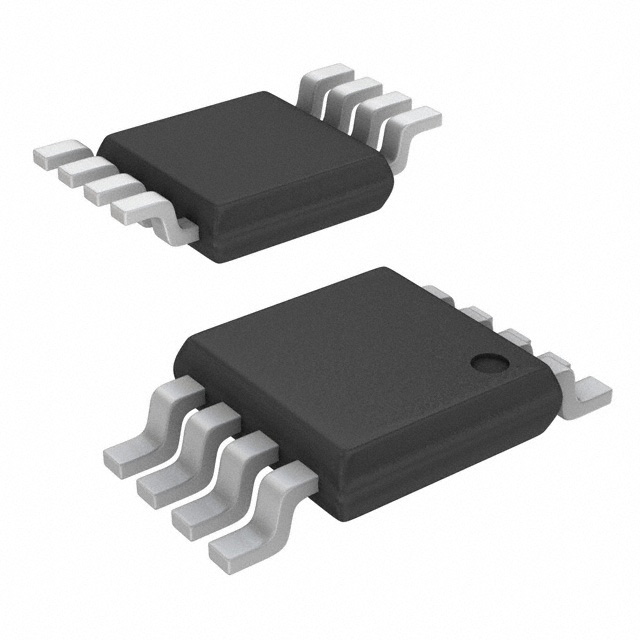

| AP22804BM8-13 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 8MSOP | ¥1.83361 | 在线订购 | |

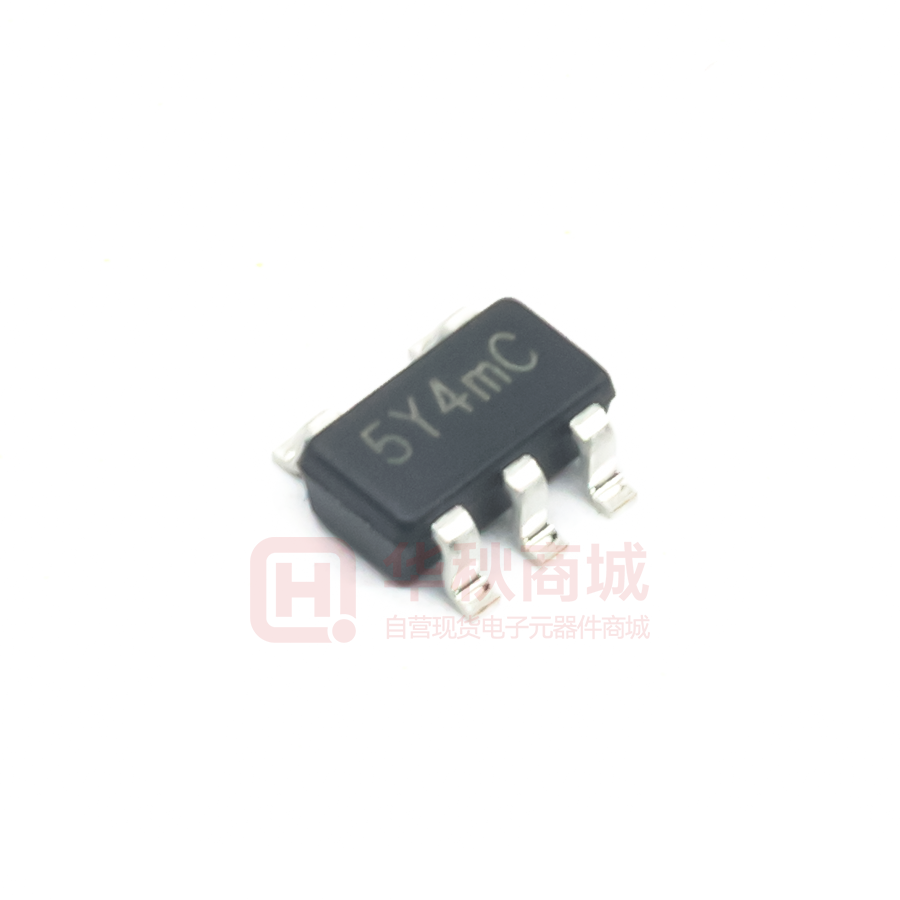

| AP22814AW5-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 SOT25 | ¥1.58944 | 在线订购 | |
| AP22811AW5-7 | 电源开关/负载开关-电源管理 | ICLOADSWITCHSOT25 | ¥1.28531 | 在线订购 |
