WSLF2512 高功率、低数值型电流检测电阻器
Vishay Dale WSLF2512 电阻器(WSLF2512 High Power Low Value Current Sense Resistor)的额定功率可达 6 W,额定阻止可低至 0.0003 Ω
发布时间:2018-06-14
VishayDale 的 WSLF2512 采用全金属焊接结构,在脉冲和过载条件下性能强大,且在较宽环境温度和功率条件下也具有卓越的温度稳定性。高功率能力能让设计人员使用尽可能小的电阻器,因此最终产品不仅最小、最轻,而且还具有汽车级的可靠性。
WSLF2512 高功率、低数值型电流检测电阻器特性
高功率密度:2512 尺寸内 6 W
低电阻,可最大限度降低功率耗散:低至 0.0003 Ω
TCR 低至 70 ppm/°C
低电感 (<2 nH)
低热 EMF (< 3 µV/°C)
WSLF2512 高功率、低数值型电流检测电阻器应用
电源管理中的电流检测、分压、脉冲应用,适用于
汽车电子控制(发动机、变速箱、防抱死制动器、音频和气候控制)
井下测试和测量设备的逆变器控制
HVAC 系统的逆变器控制
服务器的 VRM
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

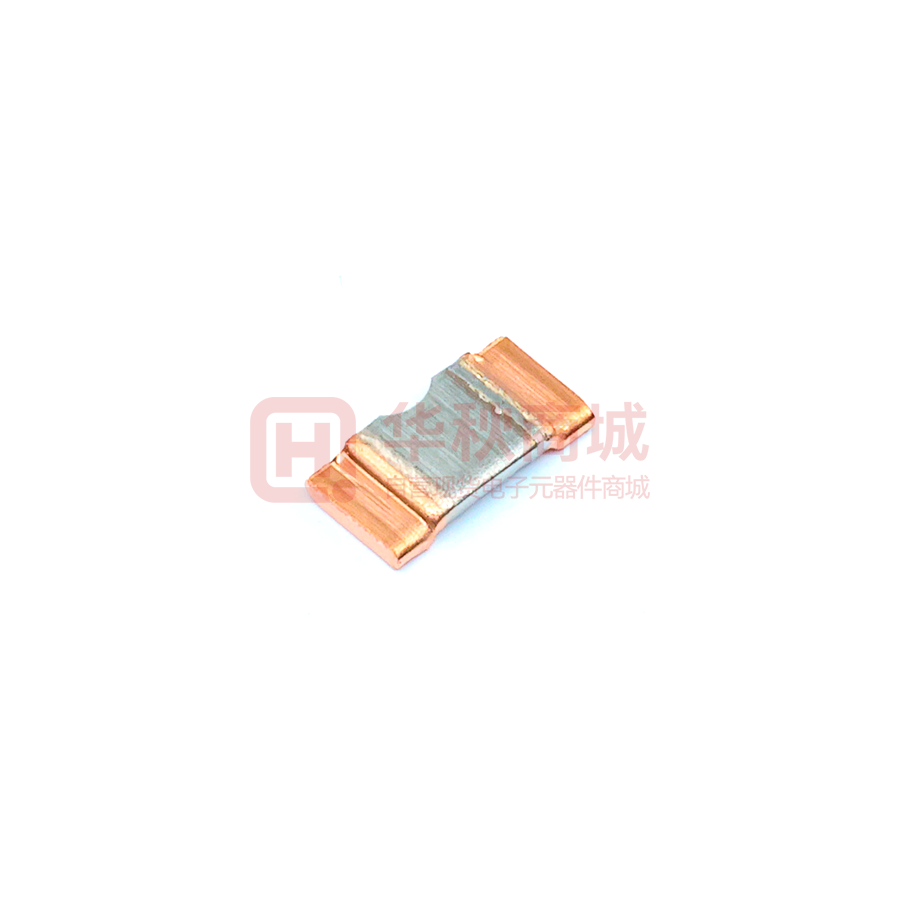

| WSLF25121L000FEA | 贴片电阻-电阻器 | WSLF25121L000FEA | ¥3.27240 | 在线订购 | |

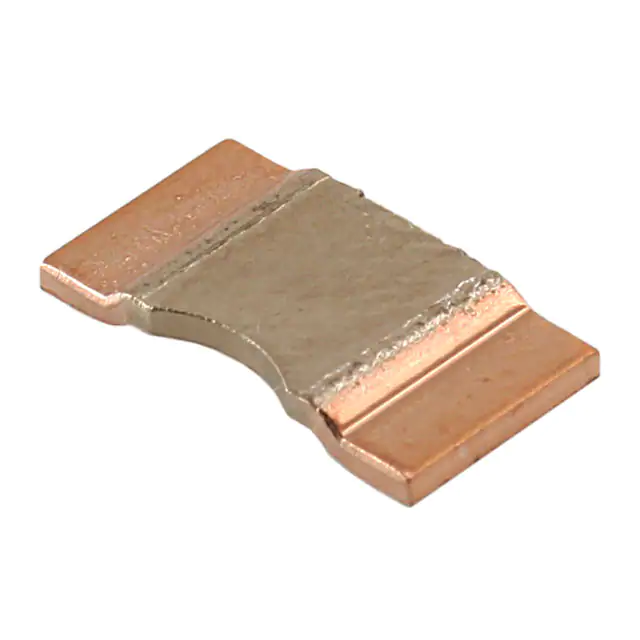

| WSLF2512L5000FEB | 电阻器 | 电阻器 500µΩ ±1% 6W ±200ppm/℃ 2512 | ¥2.29113 | 在线订购 | |

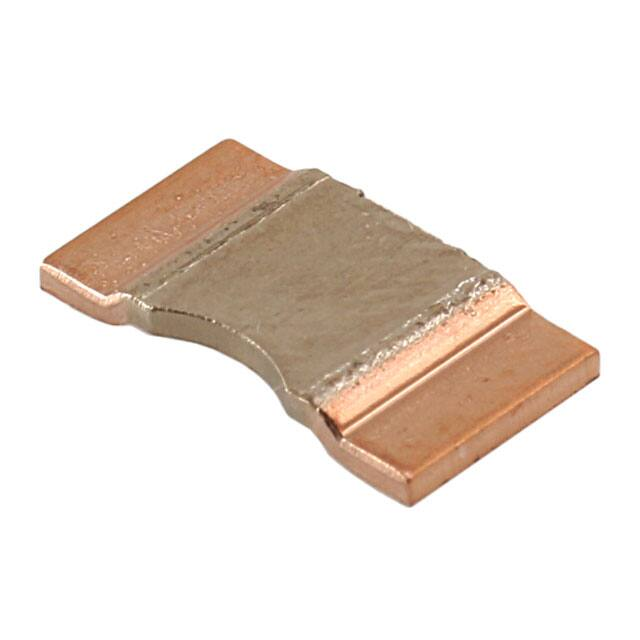

| WSLF25121L000FEB | 贴片电阻-电阻器 | WSLF25121L000FEB | ¥2.22247 | 在线订购 | |

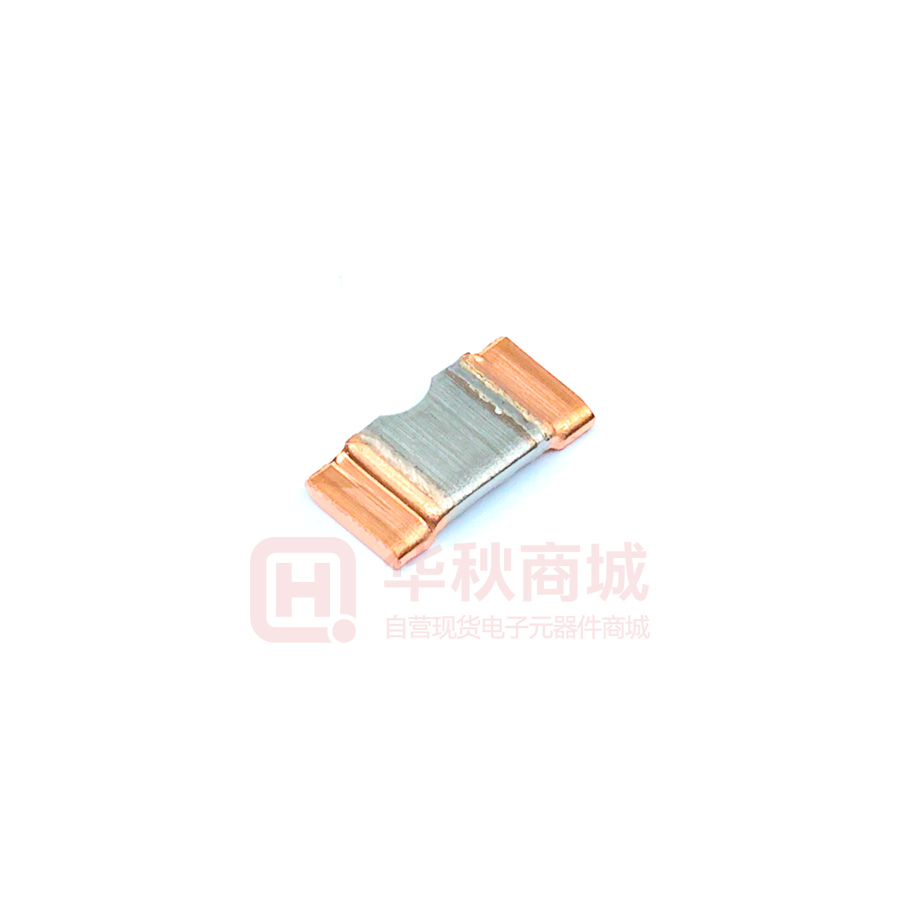

| WSLF25123L000FEA | 贴片电阻-电阻器 | 贴片电阻 2512 3mΩ ±1% 4W ±70ppm/℃ | ¥3.74760 | 在线订购 | |
| WSLF25122L000FEA | 贴片电阻-电阻器 | 贴片电阻 2512 2mΩ ±1% 5W ±70ppm/℃ | ¥3.03480 | 在线订购 |
