HCPL-90xx/HCPL09xx 高速数字隔离器
Broadcom 的 HCPL-90xx 和 HCPL-09xx CMOS 高速数字隔离器(HCPL-90xx/HCPL09xx High Speed Digital Isolators)适用于各种不同的应用
发布时间:2018-06-14
Broadcom HCPL-90xx 和 HCPL-09xx CMOS 数字隔离器具有高速性能和出色的瞬态抗扰度规格。对称磁耦合绝缘片让这些器件具备 2 ns 的典型脉宽失真,4 ns 的典型传播延迟偏移 和 100 兆波特的数据速率,因而成为业内最快的数字隔离器。
单通道数字隔离器 (HCPL-9000/-0900) 带低电平有效逻辑输出使能。 双通道数字隔离器被配置成单向 (HCPL-9030/-0930) 和双向 (HCPL-9031/-0931),工作在全双工模式下,因此非常适合用于数字现场总线应用。
四通道数字隔离器被配置成全单向 (HCPL-900J/-090J)、正向双通道和反向双通道 (HCPL-901J/-091J)、正向单通道和反向三通道 (HCPL-902J/-092J)。 这种高通道密度使之非常适合于隔离数据转换设备、并行总线和外设接口。
HCPL-90xx/HCPL09xx 高速数字隔离器特性
+3.3 V 和 +5 V TTL/CMOS 兼容
脉冲宽度失真:3 ns
6 ns 最大传播延迟
15 ns 最大传播延迟
高速:100 MBd
15 kV/μs 最小共模抑制比
三态输出 (HCPL-9000/-0900)
2500 VRMS 隔离
UL1577 和 IEC 61010-1 认证
HCPL-90xx/HCPL09xx 高速数字隔离器应用
数字现场总线隔离
多路复用数据传输
计算机外设接口
高速数字系统
隔离式数据接口
逻辑电平转换
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| HCPL-0931-000E | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 2 Channel 110MBd 15kV/µs CMTI 8-SOIC (0.154", 3.90mm Width) | 在线订购 | ||
| HCPL-091J-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 16SOIC | 在线订购 | ||
| HCPL-090J-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 16SOIC | ¥167.67050 | 在线订购 | |
| HCPL-092J-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 16SOIC | 在线订购 | ||
| HCPL-0900 | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 8SOIC | 在线订购 | ||
| HCPL-9030-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 2CH GEN PURP 8DIP | 在线订购 | ||
| HCPL-0931 | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 8SOIC | 在线订购 | ||
| HCPL-901J-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 4CH GEN PURP 16SO | 在线订购 | ||
| HCPL-900J-000E | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 110MBd 15kV/µs CMTI 16-SOIC (0.295", 7.50mm Width) | 在线订购 | ||

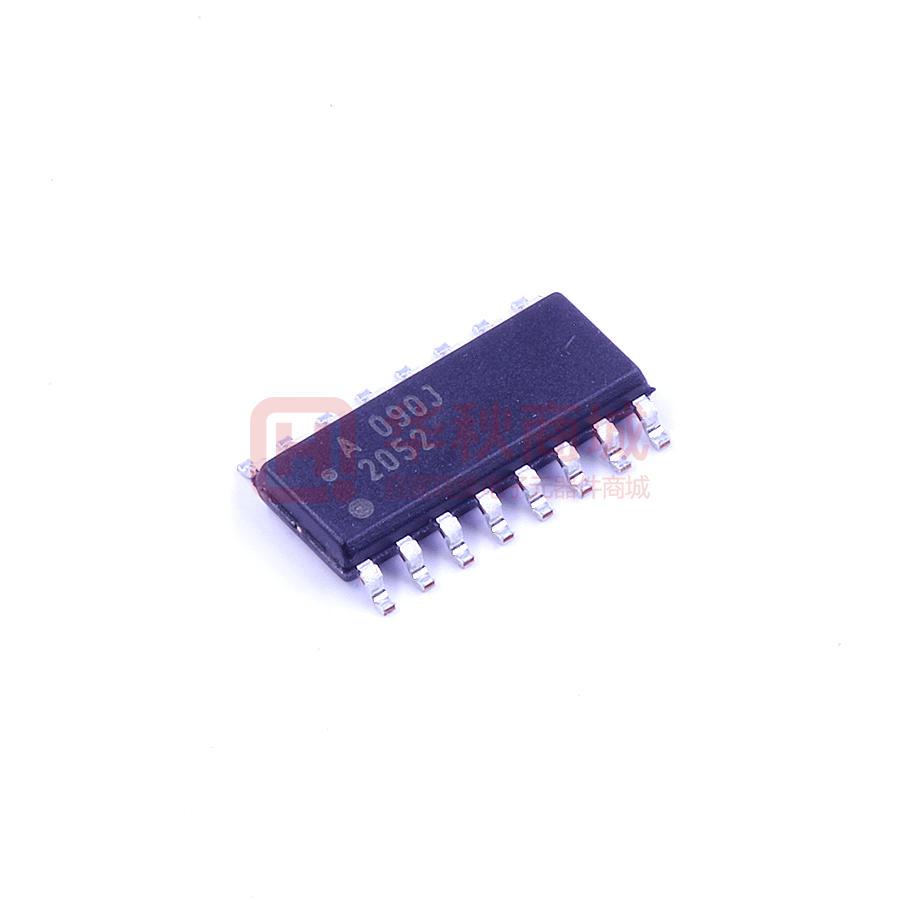

| HCPL-090J | 数字隔离器-信号隔离器件及模块 | General Purpose Digital Isolator 2500Vrms 4 Channel 110MBd 15kV/µs CMTI 16-SOIC (0.154", 3.90mm Width) | 在线订购 | ||
| HCPL-9000-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 1CH GEN PURP 8DIP | 在线订购 | ||
| HCPL-902J-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 4CH GEN PURP 16SO | 在线订购 | ||

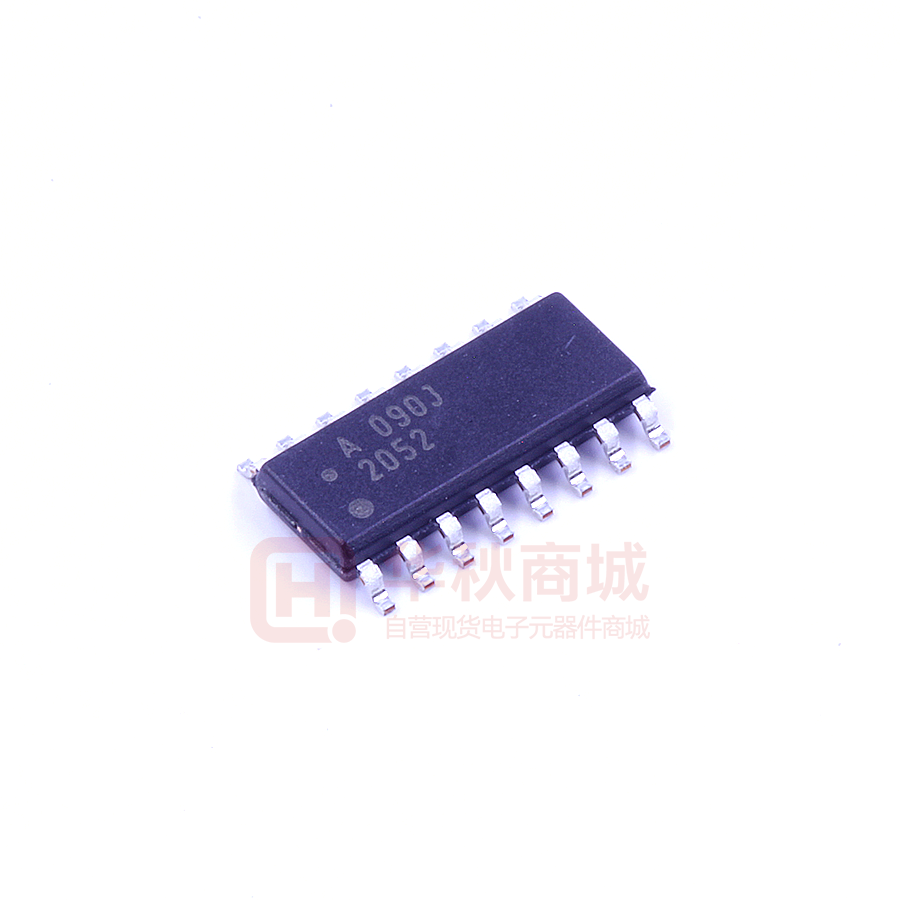

| HCPL-090J-500E | 数字隔离器-信号隔离器件及模块 | 数字隔离器 4Channel 2.5KV 3~5.5V | ¥171.78700 | 在线订购 | |
| HCPL-9030 | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 2CH GEN PURP 8DIP | 在线订购 | ||
| HCPL-0930-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 8SOIC | 在线订购 | ||
| HCPL-0900-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 8SOIC | 在线订购 | ||
| HCPL-9031-000E | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV 2CH GEN PURP 8DIP | 在线订购 | ||
| HCPL-0930 | 数字隔离器-信号隔离器件及模块 | DGTL ISO 2.5KV GEN PURP 8SOIC | 在线订购 |
