用于电池供电型系统的 BD71815AGW 系统 PMIC
ROHM Semiconductor 的 BD71815AGW（BD71815AGW System PMIC for Battery Powered Systems） 是一种针对 NXP i.MX 6UL、6SL/SLL、7D/S、7ULP 和类似 SoC 进行了成本和功率优化的 PMIC
发布时间：2018-06-14
ROHM Semiconductor BD71815AGW 是一款单芯片电源管理 IC，针对使用 i.MX 6 或 7 系列 SoC 的电池供电型便携式设备进行了优化。因此，能在待机和正常工作期间显著降低功耗，进而大大延长电池寿命。该 IC 集成了五个降压转换器、八个 LDO、一款用于 LED 的升压驱动器和 500 mA 单芯线性充电器。此外，还有库伦计数器、实时时钟 (RTC)、一个 32 kHz 晶体振荡器和一个通用输出 (GPO)。
IC 的降压转换器向应用处理器以及系统外设供电，如 DDR 存储器、无线模块和触摸控制器。这些稳压器通过支持 PFM 和 PWM 模式，可在宽范围电流负载内保持高能效。这些器件还可在 6 MHz 的高开关频率下工作，从而允许使用更小、 更经济的电感器和电容器。为处理器内核供电的稳压器还支持动态电压调节 (DVS)。
用于电池供电型系统的 BD71815AGW 系统 PMIC特性
针对 NXP i.MX 6UL、6SL/SLL、i.MX 7D/S、7ULP 和类似 SoC 的单/双通道内核处理器进行了优化
五个可编程的 6 MHz 降压转换器（两个带 DVS）和八个 LDO（五个可编程、三个固定）
三个通用型 LDO
用于 DDR 基准电压的 LDO (DVREF)
用于安全的非易失性存储 (SNVS) LDO
用于低功耗状态保持的 LDO (LPSR)
具有专用使能端子的 SD 存储卡 LDO
带专用端子、用于动态改变输出电压的 SD 存储卡接口 LDO
DC 输入和电池电源路径管理
具有库伦计数器、使用 15 位 ƩΔ ADC 的充电/放电电量监测计
符合 1S JEITA 规范的线性锂离子电池充电器，具有集成的 30 V OVP
可选择充电电压：3.72 V 至 4.34 V
100 mA 至 500 mA 可编程充电电流
高达 2000 mA 外部 MOSFET
24 V 升压、25 mA LED 驱动器带调光
32 kHz 晶体驱动器和 RTC
电池监视器和报警输出
高度 OTP 可配置和软件可编程
极低的 20 µA 静态电流，带 RTC、电量计和 1 LDO
用于充电器状态的 LED 指示灯
I2C 接口 - 100 kHz、400 kHz 和 1 MHz
WL-CSP，9 x 9 球，4 mm x 4 mm x 0.62 mm
用于电池供电型系统的 BD71815AGW 系统 PMIC应用
便携式手持设备，包括电子阅读器、PND 和媒体播放器
可穿戴设备
便携式工业仪器、HMI、POS 和移动支付终端
智能家居设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BD71815AGW-E2 | 电源管理(PMIC)-电源管理 | ICREG13OUTBUCK/LDO55UCSP | ￥20.44968 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

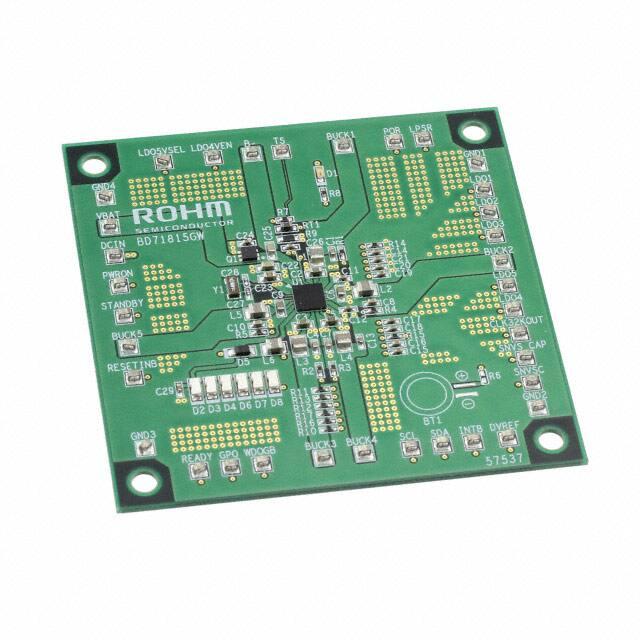

 | | BD71815AGW-EVK-101 | 开发板/评估板/验证板-开发板/套件/编程器 | BD71815A - DC/DC，LDO 步降 13，非隔离 输出评估板 | 在线订购 |
