MGA-31xxx 高增益激励放大器
Broadcom 的 MGA-31xxx 高增益单晶片微波集成电路 (MMIC) 激励放大器(MGA-31xxx High Gain Driver Amplifiers)在低 DC 偏置电源下具有非常高的线性度
发布时间:2018-06-14

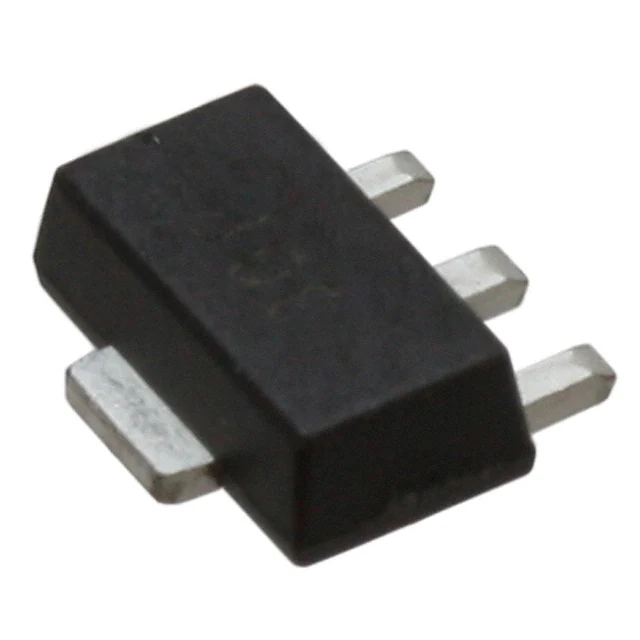

Broadcom 的 MGA-311xx 高增益 MMIC 激励放大器采用 SOT-89 标准封装,且其产品规格高度统一。这些器件采用 Broadcom 的专有 0.25 µm GaAs 增强模式 PHEMT 工艺。
MGA-31189 和 MGA-31289
MGA-31189 和 MGA-31289 是 0.25 W 高增益 MMIC 激励放大器,具有良好的增益平坦度。该系列器件具有高线性度、出色的输入和输出回波损耗以及低噪声系数。这些电源易于匹配,以获得最优的电源和线性度。MGA-31189 通过外部调节后用在频率从 50 MHz 至 2 GHz 的应用中;而 MGA-31289 经过调节后用在频率从 1.5 GHz 至 3 GHz 的应用中。凭借高 IP3、低噪声系数和宽带运行,这两种器件在发射链路中均可用作激励放大器,且作为接收链中的次级 LNA。
MGA-31389
MGA-31389 器件具有平坦的高增益和出色的输入、输出回波损耗,以及优异的线性度。该器件易于匹配,以达到所需的性能。该器件非常适用于频率为 50 MHz 至 2 GHz 的 50 Ω 无线基础设施应用。凭借高 IP3、低噪声系数和宽带运行,MGA-31389 在发射链路中均可用作激励放大器,且作为接收链中的次级 LNA。
MGA-31589 和 MGA-31689
MGA-31589 和 MGA-31689 是 0.5 W 高增益、高性能 MMIC 激励放大器。这两款器件只需简单的匹配元件,即可在特定的 100 MHz 至 200 MHz 带宽内实现最佳性能。MGA-31589 是在 450 MHz 至 1.5 GHz 频率范围内工作的无线基础设施应用的理想选择,而 MGA-31689 则极适用于在 1.5 GHz 至 3 GHz 频率范围内工作的无线基础设施应用。凭借高 IP3、低噪声系数,这两款器件在发射链路中均可用作激励放大器,且作为接收链中的三级 LNA。
MGA-31xxx 高增益激励放大器特性
符合 RoHS 规范
无卤素
高增益
低噪声系数
在产品规格方面高度统一
SOT-89 标准型封装
MGA-31189
在低 DC 偏置电源下具有非常高的线性度
良好的增益平坦度
规格:0.9 GHz、VDD = 5 V、IDD = 111 mA(典型值)、25°C
OIP3 = 42 dBm
噪声系数:2.0 dB
增益 = 21 dB,增益平坦度 (±50 MHz) = 0.1 dB
P 1 dB = 24 dBm
IRL = 15.6 dB,ORL = 12.8 dB
MGA-31289
在低 DC 偏置电源下具有高线性度
良好的增益平坦度
规格:1.9 GHz、VDD = 5 V、IDD = 124 mA(典型值)、25°C
OIP3 = 41.8 dBm
噪声系数:2 dB
增益 = 18.70 dB,增益平坦度 (±50 MHz) = 0.1 dB
P 1 dB = 23.6 dBm
IRL = 16.2 dB,ORL = 10.3 dB
MGA-31389
在低 DC 偏置电源下具有高 IP3
良好的增益平坦度
规格:0.9 GHz、VDD = 5 V、IDD = 73 mA(典型值)、25°C
OIP3 = 38.6 dBm
噪声系数:2.0 dB
增益 = 21.3 dB,增益平坦度 (±50 MHz) = 0.14 dB
P 1 dB = 22.2 dBm
IRL = 30.5 dB,ORL = 14.7 dB
MGA-31589
在低 DC 偏置电源下具有高线性度
高 OIP3
先进的增强模式 PHEMT 技术
规格:0.9 GHz、VDD = 5 V、IDD = 146 mA(典型值)、25°C
OIP3 = 45.3 dBm
噪声系数:1.9 dB
增益 = 20.4 dB
P 1 dB = 27.2 dBm
IRL = 14.0 dB,ORL = 11.6 dB
MGA-31689
在低 DC 偏置电源下具有高线性度
高 OIP3
先进的增强模式 PHEMT 技术
规格:1900 GHz、VDD = 5 V、IDD = 168 mA(典型值)、25°C
OIP3 = 44.9 dBm
噪声系数:1.9 dB
增益 = 18.1 dB
P 1 dB = 27.6 dBm
IRL = 14.0 dB,ORL = 11.5 dB
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| MGA-31389-BLKG | RF放大器-射频器件 | IC HIGH GAIN DRVR 0.1W AMP SO89 | 在线订购 | ||
| MGA-31689-BLKG | RF放大器-射频器件 | IC HIGH GAIN DRVR 0.5W AMP SO89 | 在线订购 | ||
| MGA-31189-BLKG | RF放大器-射频器件 | IC AMP GAIN DRV 0.25W SOT-89 | 在线订购 | ||
| MGA-31289-BLKG | RF放大器-射频器件 | IC AMP GAIN DRV 0.25W SOT-89 | 在线订购 | ||
| MGA-31589-BLKG | RF放大器-射频器件 | IC HIGH GAIN DRVR 0.5W AMP SO89 | 在线订购 |
