ACPL-217、227 和 247 工业塑料光电晶体管 DC
Broadcom 的 ACPL-217、227 和 247 DC 输入、单/多通道半间距光电晶体管光耦合器(ACPL-217, -227, and -247 Industrial Plastic Phototransistors DC)
发布时间:2018-06-14
Broadcom DC 输入半间距光电晶体管光耦合器包含两个反向并联连接且与光电晶体管光学耦合的发光二极管。这些器件采用 4 引脚 SO 封装(单通道)和 8 引脚 SO 封装。
输入输出隔离电压额定值为 3000 VRMS。响应时间 (tr) 通常为 2 µs,在输入电流为 5 mA 时最小电流传输比 (CTR) 为 50%。
ACPL-217、227 和 247 工业塑料光电晶体管 DC特性
CTR:50%(最小值),IF= ± 5 mA、VCC= 5 V 时
高输入输出隔离电压:VISO= 3000 VRMS
tr:2 μs(典型值),VCC= 10 V、IC = 2 mA、RL = 100 Ω 时
SO 封装
CMR 10 k v/μ s(典型值)
通过安全监管机构审核
cUL
IEC/EN/DIN EN 60747-5-5
可用选择:
CTR 评级 0、A、B、B 和 D (ACPL-217)
CTR 评级 0,B (ACPL-227)
CTR 评级 0 (ACPL-247)
ACPL-217、227 和 247 工业塑料光电晶体管 DC应用
用于可编程控制器、计算机的 I/O 接口
序列控制器
系统设备、测量仪器
不同电位的电路和阻抗之间的信号传输
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

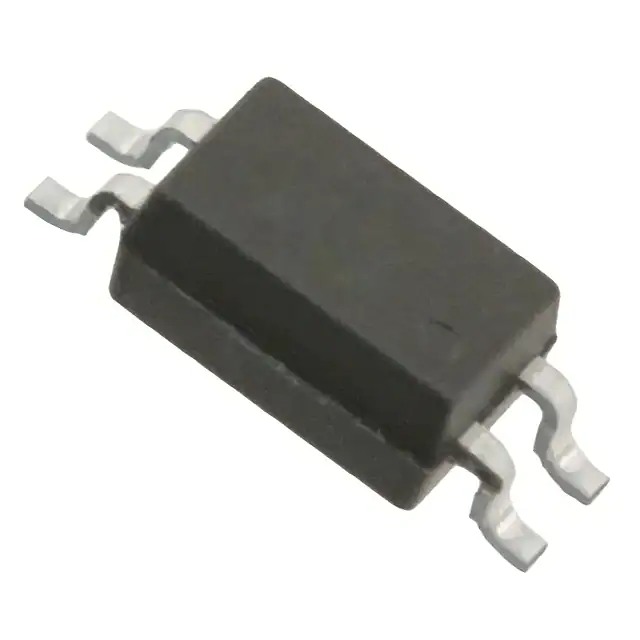

| ACPL-217-50BE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANSISTOR 4-SO | ¥4.59000 | 在线订购 | |
| ACPL-217-50DE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANSISTOR 4-SO | ¥1.85235 | 在线订购 | |
| ACPL-217-50AE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANSISTOR 4-SO | ¥2.17280 | 在线订购 | |

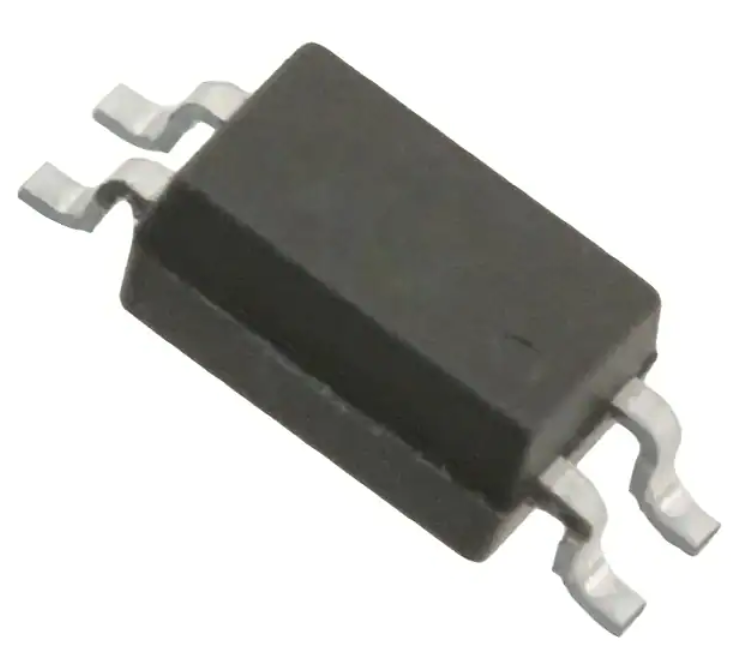

| ACPL-217-500E | 光电耦合器-光电器件 | 单向光耦 Viso=3750Vrms VF(typ)=1.2V IF=50mA SOIC4 | ¥1.72890 | 在线订购 | |
| ACPL-217-56CE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANS 4SOIC | ¥1.97230 | 在线订购 | |
| ACPL-217-560E | 光电耦合器-光电器件 | 光电耦合器 SO4_4.4X2.6MM_SM 3.75KVrms 1通道 50%~600% | ¥5.62090 | 在线订购 | |
| ACPL-217-56BE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANSISTOR 4-SO | ¥2.32160 | 在线订购 | |
| ACPL-227-500E | 光电耦合器-光电器件 | 3KVrms 1.2V 50mA 2Channel 5.20 x 4.40mm | ¥5.18400 | 在线订购 | |

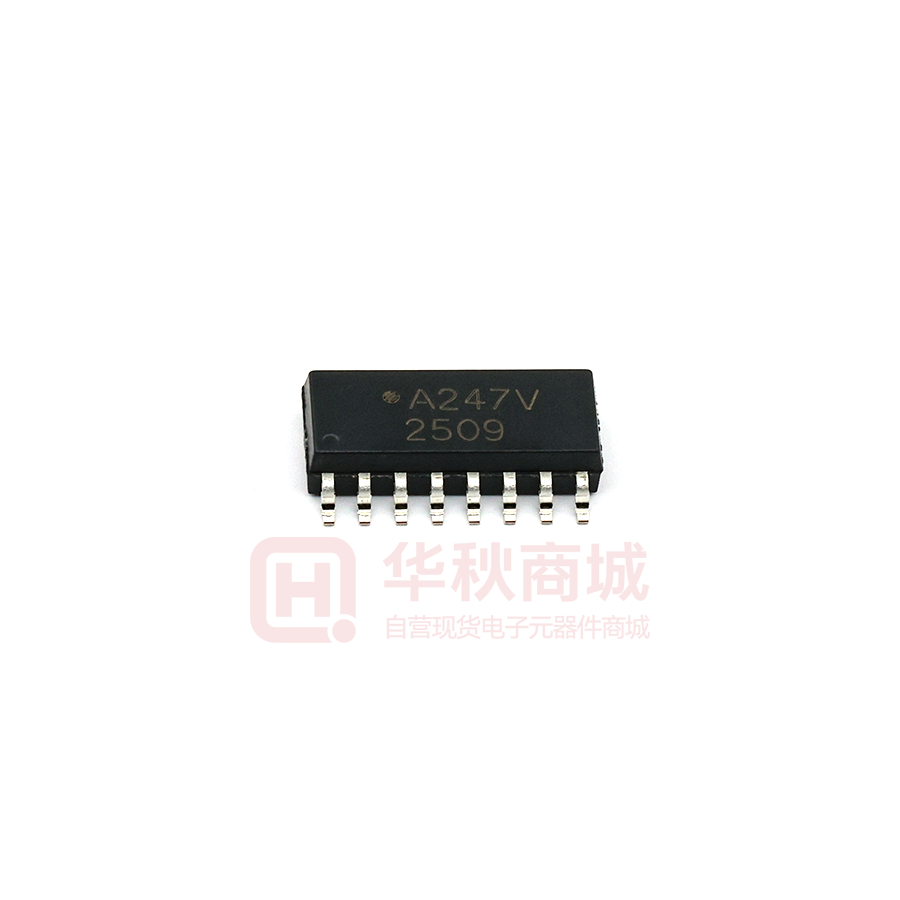

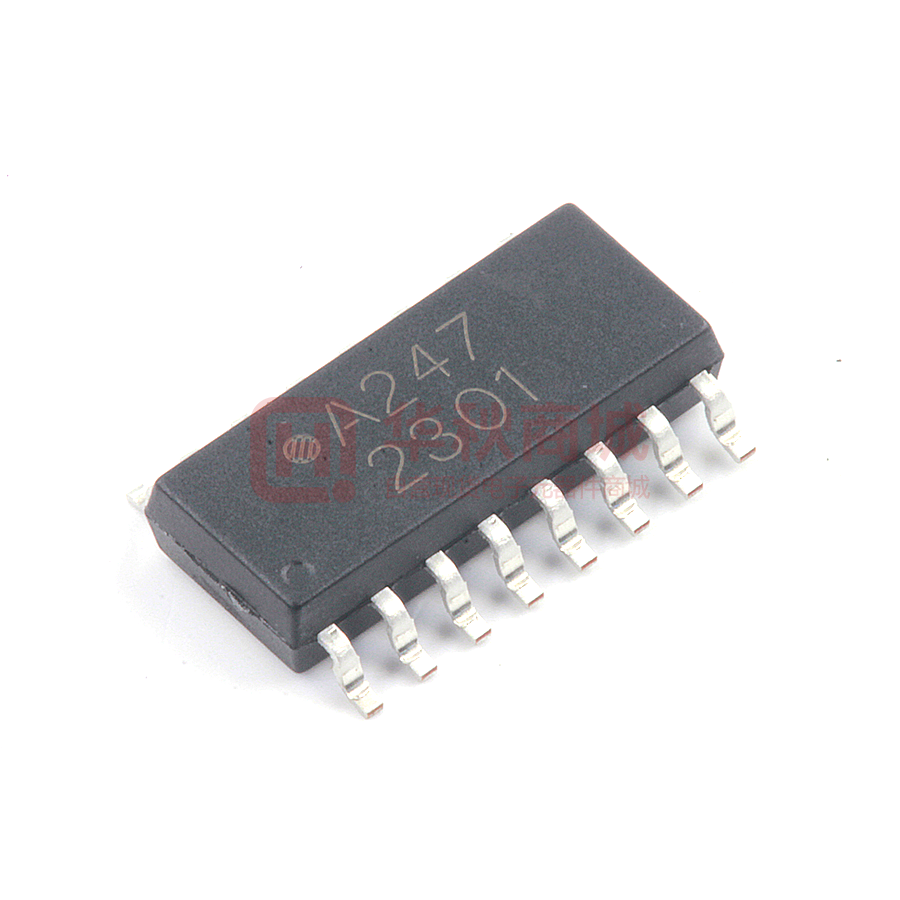

| ACPL-247-500E | 光电耦合器-光电器件 | 直流输入,多通道半音节光电晶体管光耦 | ¥3.72900 | 在线订购 | |

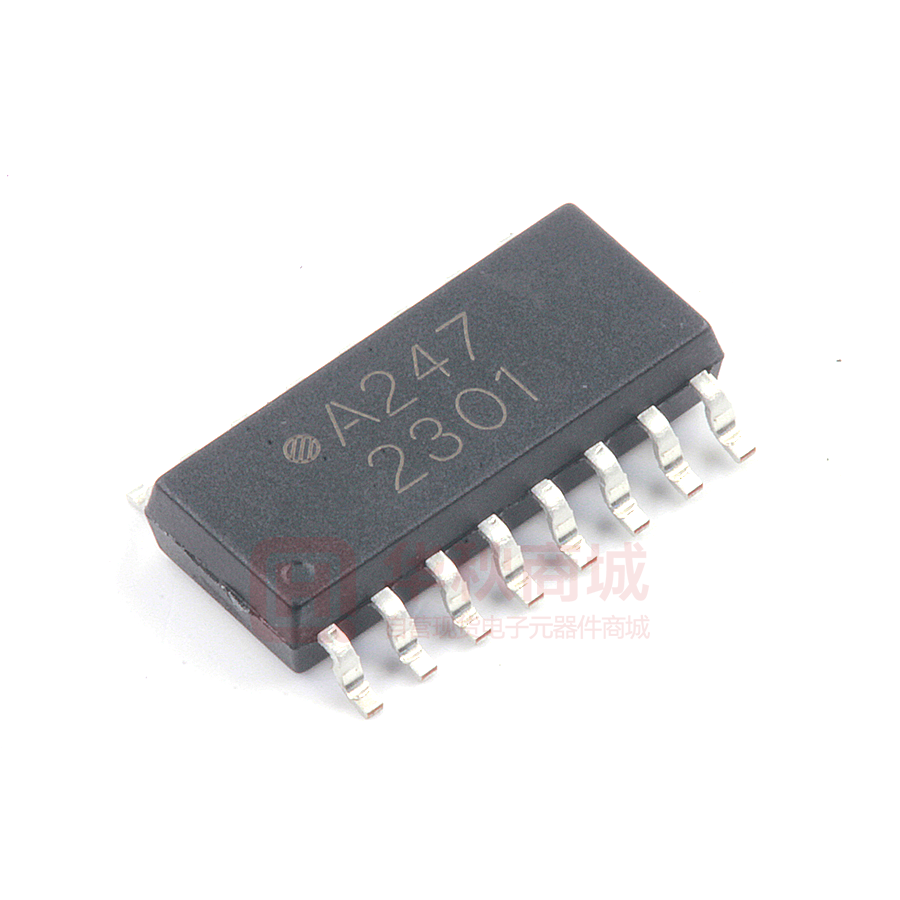

| ACPL-247-560E | 光电耦合器-光电器件 | 光电耦合器 Viso=3750Vrms VF(typ)=1.2V IF=50mA | ¥6.64930 | 在线订购 | |
| ACPL-217-56AE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV TRANS 4SOIC | ¥1.87703 | 在线订购 | |

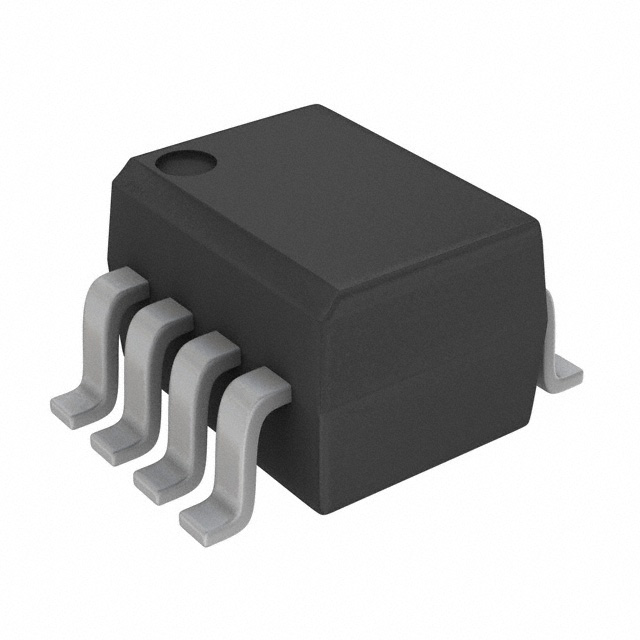

| ACPL-227-50BE | 光电耦合器-光电器件 | OPTOISOLATOR 3KV 2CH TRANS 8-SO | ¥3.56640 | 在线订购 |
