MGJ6 系列 DC-DC 转换器
Murata 的小型化 DC-DC 转换器(MGJ6 Series DC-DC Converters)是为 IGBT 栅极驱动电路供电的单器件解决方案
发布时间:2018-06-14
Murata Power Solutions 发布了三个 6W 系列高隔离 DC-DC 转换器,均采用单一器件形式,可为半桥、全桥和三相桥接电路提供所有栅极驱动电源,在提供最优性能的同时,节省了空间和成本。
Murata 的 MGJ6 半桥、全桥和三相桥接系列 DC-DC 转换器旨在同时为 IGBT 的“高压侧”和“低压侧”栅极驱动电路以及桥接电路中的硅/碳化硅 MOSFET 供电。这些器件分别具有双路、三路和四路独立输出,可用简单的电路从外部配置,以便为栅极驱动电源提供正和负电压。由于能够只使用一个器件即可为桥接应用中的所有栅极驱动器供电,因些大幅节省了 33 - 50% 的空间。例如,在一个三相桥中,四输出 MGJ63P 为三个高压侧开关驱动器提供了隔离式电源,并为三个低压侧开关驱动器提供一个通用电压轨,因此有潜力取代多达六个分立式 DC-DC 转换器。
DC-DC 转换器具有 2:1 的宽输入电压范围,采用 5 V、12 V 和 24 V 的标称输入,并在输出之间提供二、三或四路具有高隔离能力的 24 V 输出通道。凭借其通用性,输出也可以并联或串联。这些器件可在最快的开关系统中提供可靠的操作,因此适合用于电压高达 3 kVDC 的直流链路,同时具有 80 kV/微秒的表征 dv/dt 抗扰度,以及能实现长使用寿命的表征局部放电性能。
这些 DC-DC 转换器的设计包括了许多增强性能、可靠性和可重复性的固有特性和方面。具体包括:平面变压器、能够在系统故障条件下实现稳健操作的短路和过载保护,以及典型值为 15 pF 的较低耦合电容(能够减少系统 EMI 问题)。频率同步引脚简化了 EMC 滤波器设计,并且提供使能引脚以实现节能。
申请中的旨在加强绝缘能力的 UL60950 认证将降低系统的总体认证成本。同样,在不同系统电压电平下的 ANSI/AAMI ES60601-1、2xMOOP 和 2xMOPP 认证也在审核中,如果通过,将简化医疗应用的系统认证。
此外,Murata 还扩充了其 MGJ6 系列隔离式 6W DC-DC 转换器产品族,旨在为 IGBT 的“高压侧”和“低压侧”栅极驱动电路以及桥接电路中的硅/碳化硅 MOSFET 供电。

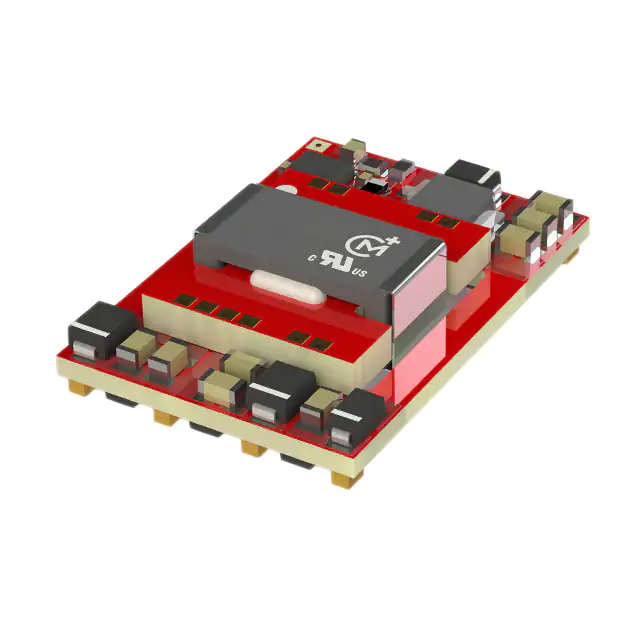

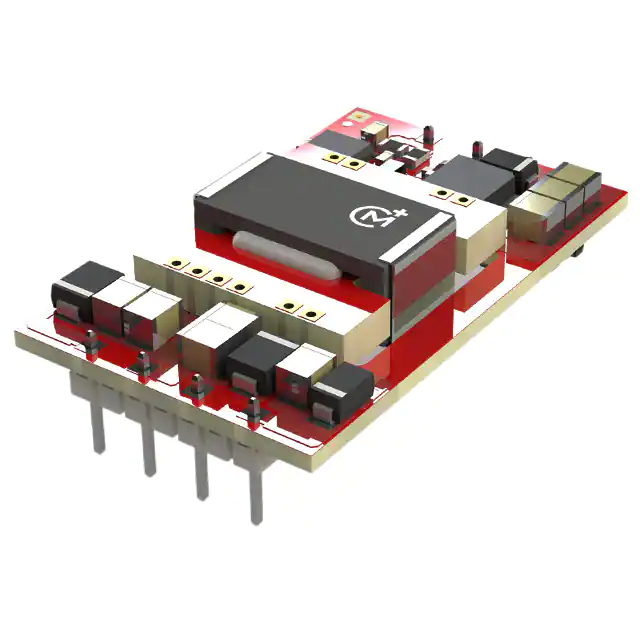

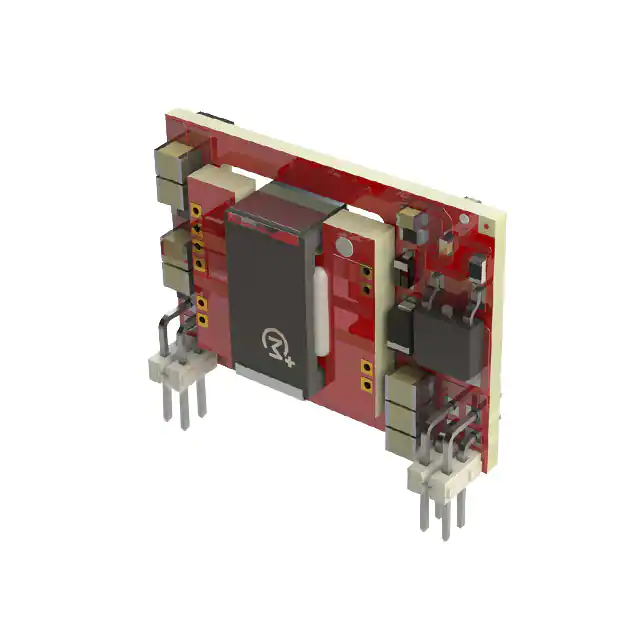

原始型号采用 SMT 封装,高度为 14.19 mm。Murata 现提供扁平 SMT 封装,具有 9.15 mm 的高度,同时采用垂直 SIP 和水平 DIP 通孔封装。所有这些型号均提供 +15 V/-10 V、+20 V/-5 V 和 +15 V/-5 V 的可配置双输出电压,输入范围为 4.5 V 至 9 V、9 V 至 18 V 或 18 V 至 36 V。
Murata 最近发布了三个 6W 系列高隔离 DC-DC 转换器,均采用单一器件形式,可为半桥、全桥和三相桥接电路提供所有栅极驱动电源,在提供最优性能的同时,节省了空间和成本。
MGJ6 系列 DC-DC 转换器特性
无光电反馈
专利申请中
二、三或四路隔离输出电压,适用于采用半桥配置的 IGBT/SiC 和 MOSFET 栅极驱动器
符合 UL60950 的 8 mm 爬电和净空规范增强绝缘认证申请中
ANSI/AAMI ES60601-1 认证申请中
80 k v/μs 表征 dv/dt 抗扰度(1.6 kV 时)
表征局部放电性能
5.2 kVDC 绝缘测试电压“高压测试”
典型值为 15 pF 的超低耦合电容
3 kVDC 直流链路电压
5 V、12 V 和 24 V 输入电压
105°C 工作温度
MGJ6 系列 DC-DC 转换器应用
非常适合用于高隔离度和高能效至关重要的 IGBT 栅极驱动电路
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| MGJ6D241505DC | 电源模块-电源管理 | DC/DC6WDIP24-15/5V | 在线订购 | ||
| MGJ6T24150505MC-R7 | 电源模块-电源管理 | DC/DCCONVERTER15V-10V6W | ¥204.71187 | 在线订购 | |
| MGJ6D241510DC | 电源模块-电源管理 | DC/DC6WDIP24-15/10V | 在线订购 | ||
| MGJ6D122005SC | 电源模块-电源管理 | DC/DC6WSIP12-20/5V | 在线订购 | ||
| MGJ6D121505SC | 电源模块-电源管理 | DC/DC6WSIP12-15/5V | 在线订购 | ||
| MGJ6D122005DC | 电源模块-电源管理 | DC/DC6WDIP12-20/5V | 在线订购 | ||
| MGJ6T12150505MC-R7 | 电源模块-电源管理 | DC/DCCONVERTER15V-10V6W | 在线订购 | ||
| MGJ6D242005WMC-R7 | 其他分类 | DC DC CONVERTER 20V -5V 6W | 在线订购 | ||
| MGJ6D241510LMC-R7 | 电源模块-电源管理 | DC/DC6WSM24-15/10VLOW | ¥143.72157 | 在线订购 | |
| MGJ6D241510LMC-R7 | 电源模块-电源管理 | DC/DC6WSM24-15/10VLOW | ¥143.72157 | 在线订购 | |
| MGJ6D051510LMC-R7 | 电源模块-电源管理 | DC/DC6WSM5-15/10VLOW | 在线订购 | ||
| MGJ6D122005LMC-R7 | 电源模块-电源管理 | DC/DC6WSM12-20/5VLOW | ¥140.52692 | 在线订购 | |
| MGJ6D241505LMC-R7 | 电源模块-电源管理 | DC/DC6WSM24-15/5VLOW | ¥143.72157 | 在线订购 | |
| MGJ6D242005SC | 电源模块-电源管理 | DC/DC6WSIP24-20/5V | 在线订购 | ||
| MGJ6D241510SC | 电源模块-电源管理 | DC/DC6WSIP24-15/10V | 在线订购 | ||
| MGJ6D121510SC | 电源模块-电源管理 | DC/DC6WSIP12-15/10V | 在线订购 | ||
| MGJ6D052005DC | 电源模块-电源管理 | DC/DC6WDIP5-20/5V | 在线订购 | ||
| MGJ6D121510DC | 电源模块-电源管理 | DC/DC6WDIP12-15/10V | 在线订购 | ||
| MGJ6D052005SC | 电源模块-电源管理 | DC/DC6WSIP5-20/5V | 在线订购 | ||
| MGJ6D051505SC | 电源模块-电源管理 | DC/DC6WSIP5-15/5V | 在线订购 |
