AXP 逻辑转换器
Nexperia 的 AXP 转换器(AXP Logic Translators)是适合用于混合电压应用的解决方案
发布时间:2018-06-14
Nexperia 的 AXP 系列硅栅 CMOS 器件使用领先的低阈值工艺技术和下一代封装技术,能在非常低的工作电压下以极低的功耗产生超小的功能。AXP 转换器是针对小封装便携式应用的电平转换栅。该系列采用单 (1G)、双 (2G) 和三 (3G) 栅格小型逻辑器件格式。这些 AXP 转换器包含多个标准和可配置逻辑功能。采用行业最小的封装。
AXP 逻辑电平转换栅可满足驱动更高电压应用的控制逻辑接口要求。这些转换栅具有宽供电电压范围,可将以 2.5 V、1.8 V、1.2 V 或 0.8 V 电压范围工作的现代低功耗控制逻辑节点对接到以 5.0 V、3.3 V、2.5 V、1.8 V 或 1.2 V 电源电压工作的系统节点,从而进一步支持应用或子系统向更低电压的节点迁移,并最大限度地降低功耗。AXP 系列在逻辑器件系列中具有最低的功耗;此外,AXP 电平转换栅也是市场上具有最低功耗的电压转换器。
AXP 转换器采用行业标准的有引线 PicoGate 封装和无引线 MicroPak 封装。适合用于体积受限型(空间和高度)便携式应用,如智能手机和平板 PC。这些栅格数较低的小型逻辑器件产品可方便地进行最终变化,从而缩短产品上市时间。它们还提高了电路板布局的成本效益,简化了走线并免除对复杂线路样式的依赖性。
AXP 逻辑转换器特性
双路供电电压电平转换
VCCI = 0.7 V ~ 2.75 V;VCCO = 1.2 V ~ 5.5 V
极低的动态功率耗散 (CPD)
完全指定用于 0.8 V 节点
所有输入均提供施密特触发器动作
12 mA 平衡输出驱动
过压容差 I/O
额定工作温度 -40 °C 至 + 85 °C
无铅,符合 RoHS 和“深绿环保”标准
低传播延迟
适于混合电压应用
高抗噪能力
更长的电池寿命
宽功能范围
简化板布局,提升机械稳定性
AXP 逻辑转换器应用
智能手机
平板电脑
数码相机
便携式医疗设备
其它功率敏感型应用
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

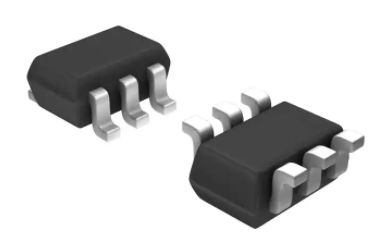

| 74AXP1T125GWH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-TSSOP | 在线订购 | ||

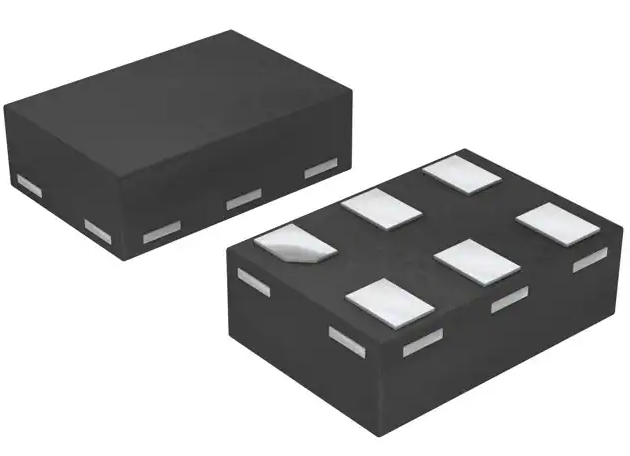

| 74AXP1T125GMH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON,SOT886(1.45x1) | 在线订购 | ||

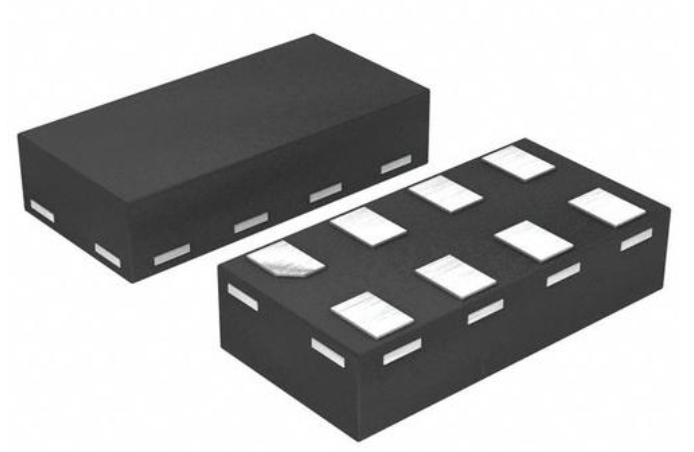

| 74AXP2T3407GSX | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 2 电路 1 通道 8-XSON(1.35x1) | 在线订购 | ||

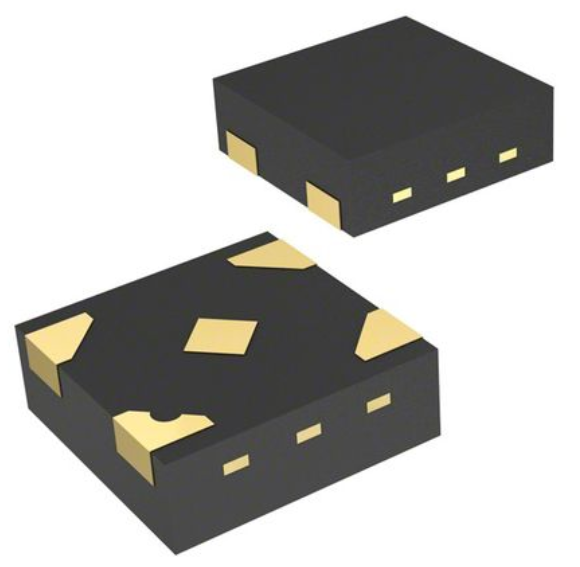

| 74AXP1T34GXH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 5-X2SON(0.80x0.80) | 在线订购 | ||
| 74AXP1T125GNH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON(0.9x1) | 在线订购 | ||

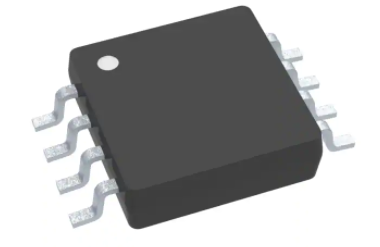

| 74AXP2T3407DCH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 2 电路 1 通道 8-VSSOP | 在线订购 | ||

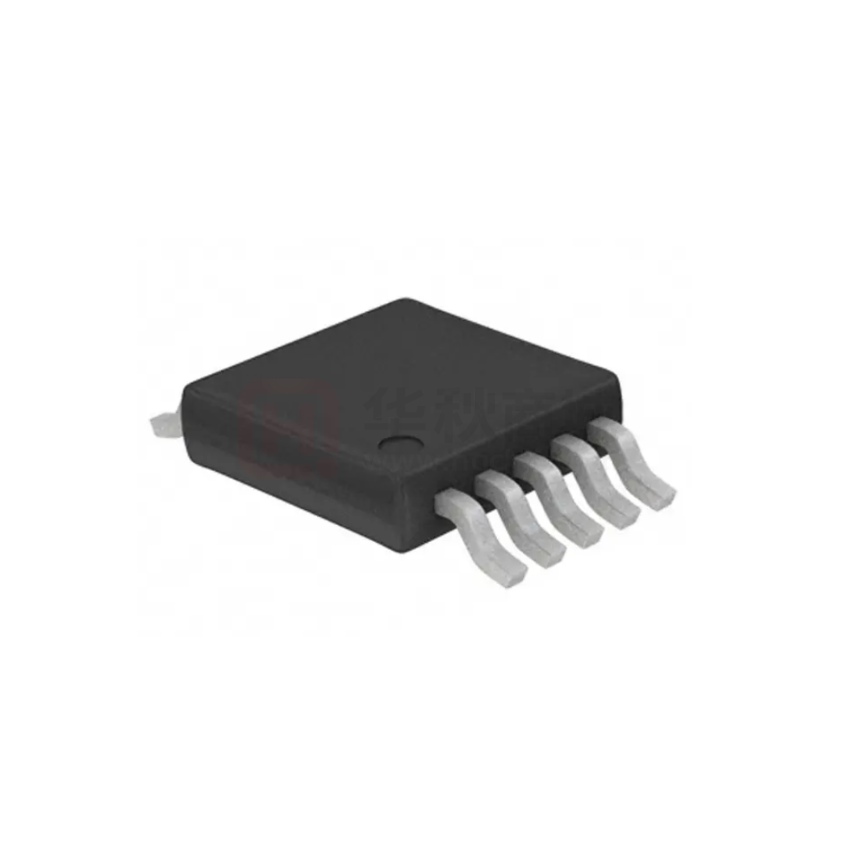

| 74AXP2T08DP-Q100J | 电压电平转换器-逻辑及时序器件 | IC GATE AND 2CH 2-INP 10TSSOP | 在线订购 | ||
| 74AXP1T34GSH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON,SOT1202(1x1) | 在线订购 | ||
| 74AXP1T34GNH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON | 在线订购 | ||
| 74AXP2T3407GTX | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 2 电路 1 通道 8-XSON,SOT833-1(1.95x1) | 在线订购 | ||
| 74AXP1T125GSH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON,SOT1202(1x1) | 在线订购 | ||
| 74AXP1T57GTX | 通用逻辑门芯片-逻辑及时序器件 | 可配置多功能 可配置 1 电路 3 输入 8XSON | 在线订购 | ||
| 74AXP2T08DPJ | 电压电平转换器-逻辑及时序器件 | IC GATE AND 2CH 2-INP 10TSSOP | 在线订购 | ||
| 74AXP1T57GSX | 通用逻辑门芯片-逻辑及时序器件 | 可配置多功能 可配置 1 电路 3 输入 XSON8 | 在线订购 | ||
| 74AXP1T57GNX | 通用逻辑门芯片-逻辑及时序器件 | 可配置多功能 可配置 1 电路 3 输入 XSON8_1.2X1MM | 在线订购 | ||
| 74AXP1T34GMH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 6-XSON,SOT886(1.45x1) | 在线订购 | ||
| 74AXP2T3407GNX | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 2 电路 1 通道 8-XSON(1.2x1) | 在线订购 | ||

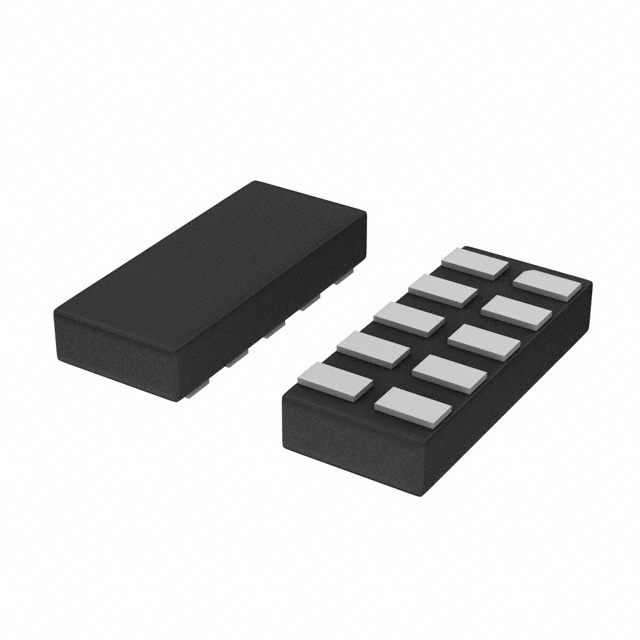

| 74AXP2T08GFX | 电压电平转换器-逻辑及时序器件 | IC GATE AND 2CH 2-INP 10XSON | 在线订购 | ||

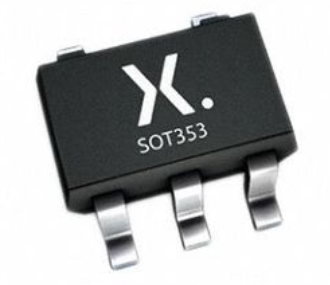

| 74AXP1T34GWH | 电压电平转换器-逻辑及时序器件 | 电压电平 转换器 单向 1 电路 1 通道 5-TSSOP | ¥2.17253 | 在线订购 | |
| 74AXP2T08GU10X | 通用逻辑门芯片-逻辑及时序器件 | IC GATE AND 2CH 2-INP 10XQFN | 在线订购 |
